交错轴蜗杆蜗轮啮合传动组件结构

项目分类:3D模型 发布时间:2021-10-07 ID:297319
  • 交错轴蜗杆蜗轮啮合传动组件结构
  • 交错轴蜗杆蜗轮啮合传动组件结构
  • 交错轴蜗杆蜗轮啮合传动组件结构
  • 交错轴蜗杆蜗轮啮合传动组件结构

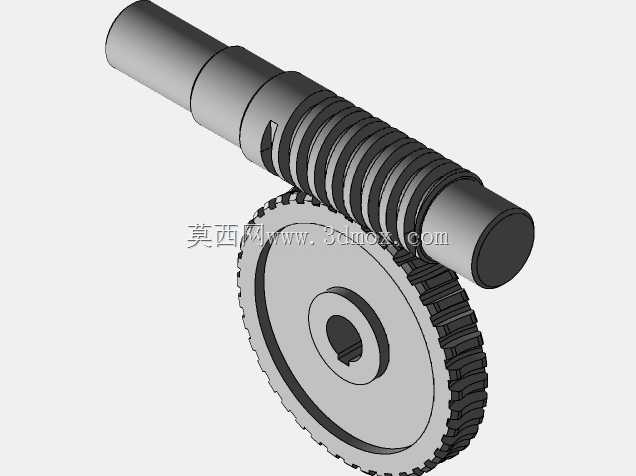

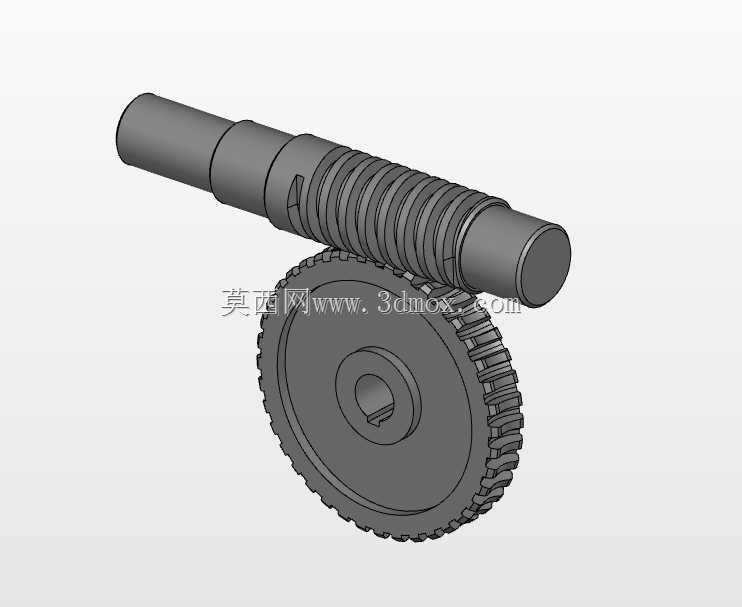

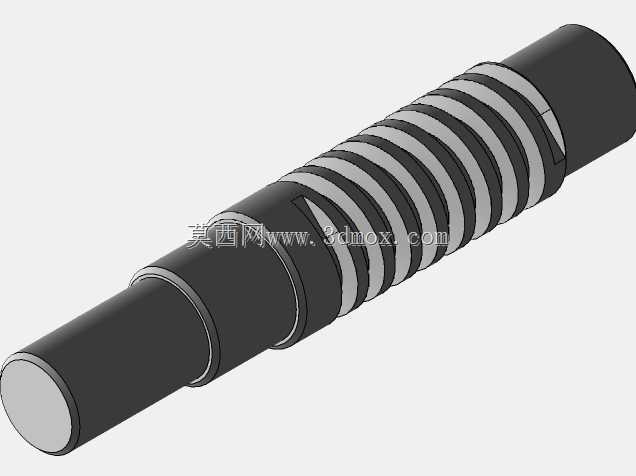

这套蜗杆蜗轮传动组件,核心用于空间交错轴之间的运动与动力传递,常见于需要大传动比、低输出转速的设备布局场景,比如小型输送线的驱动端、工装夹具的回转调节机构、轻工设备的进给单元里,都能见到这类结构的实际应用。和圆柱齿轮平行轴传动不同,这套组件的两轴轴线呈90度空间交错,不需要额外的换向介轮就能直接实现垂直方向的动力转向,能大幅压缩传动链路的占用空间,在设备内部布局紧张的场合,这种结构的空间优势非常明显。从结构设计逻辑来看,蜗杆部分采用轴齿一体的设计思路,蜗杆齿段直接加工在阶梯轴本体上,轴身预留了不同直径的轴颈段,用来匹配深沟球轴承的安装位,两端的轴伸端可以根据安装需求,分别对接驱动电机输出端、编码器或者手动调节手轮,轴身上加工的键槽结构,能够保证动力传递过程中不会出现周向打滑,同时轴肩的位置做了精准的尺寸限位,安装时可以直接靠轴肩定位轴承内圈,不需要额外加装轴套调整间隙,能减少装配环节的累积误差。蜗轮部分采用盘式结构,中心的轮毂位置加工有键槽孔,用来和输出轴做周向固定,轮毂端面和轮辐之间做了过渡圆角处理,避免应力集中导致的轮体开裂,轮缘部分的齿形是和蜗杆参数完全匹配的环面齿,啮合过程中齿面接触为线接触,相比普通交错轴斜齿轮的点接触,承载能力有明显提升,运转过程中的冲击和噪音也更小。设计时需要重点把控的安装边界包括:蜗杆轴的两个轴承安装位同轴度公差,蜗轮的安装中心距偏差,以及两轴的垂直度公差,这些参数直接影响啮合侧隙的大小,如果中心距偏差过大,会出现齿面卡滞或者侧隙过大导致的回程误差,直接影响传动精度。另外蜗轮的齿宽和蜗杆的啮合长度做了匹配设计,保证在全行程啮合过程中,齿面接触痕迹能够均匀分布在齿高中部,避免偏载导致的局部齿面过早磨损。这类传动结构本身具备自锁特性,当蜗杆导程角小于啮合副的当量摩擦角时,只能由蜗杆驱动蜗轮转动,无法反向驱动,在一些需要防止负载倒转的升降、定位场景里,这个特性能省掉额外的制动机构,进一步简化设备结构。建模过程中需要严格对应齿形参数,包括蜗杆的轴向模数、头数、导程角,蜗轮的端面模数、齿数、变位系数,保证装配后啮合状态符合实际使用要求,避免出现干涉或者无法正常啮合的问题,轴类部分的退刀槽、圆角等工艺结构也都做了还原,能够直接用于后续的工程图导出和加工参考。
