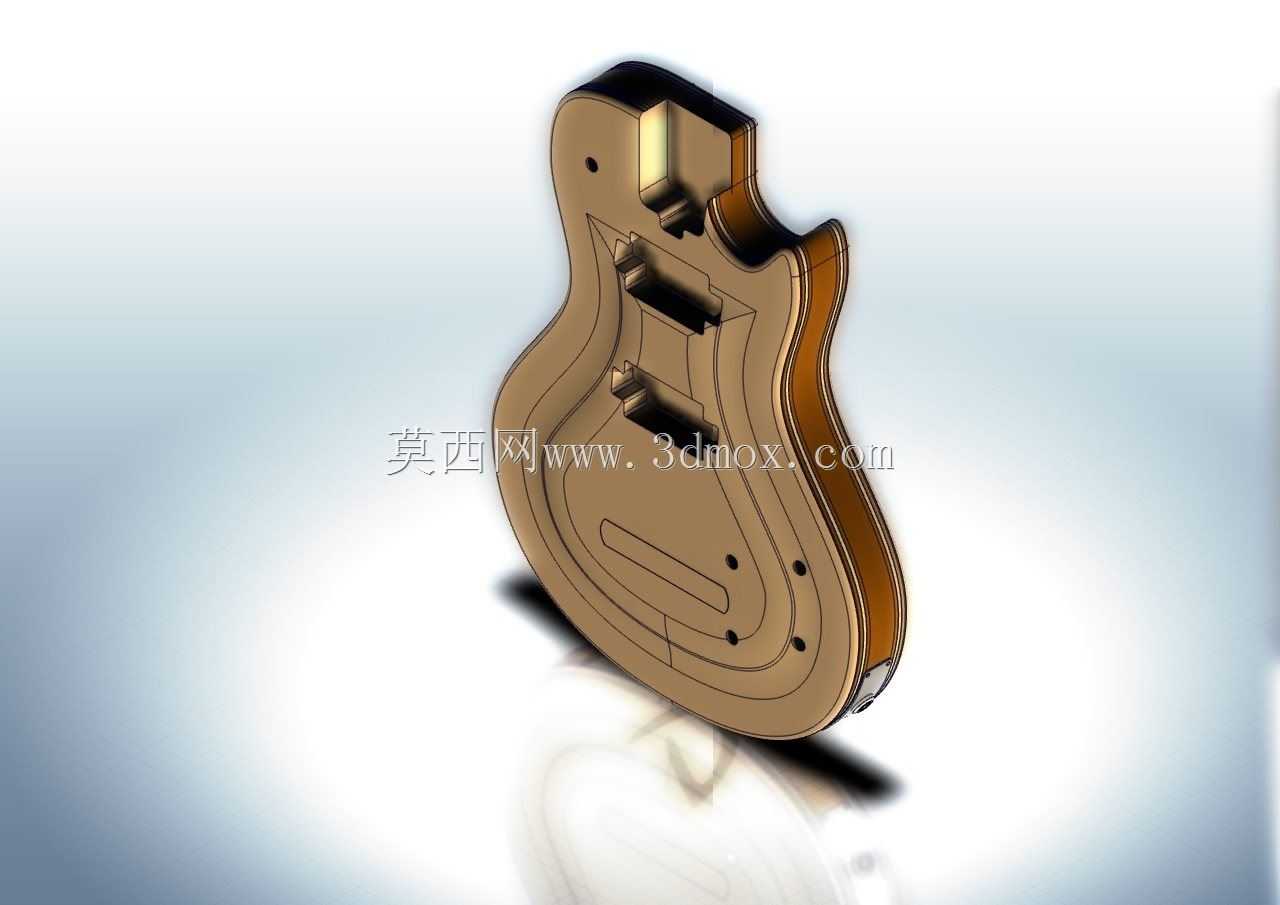

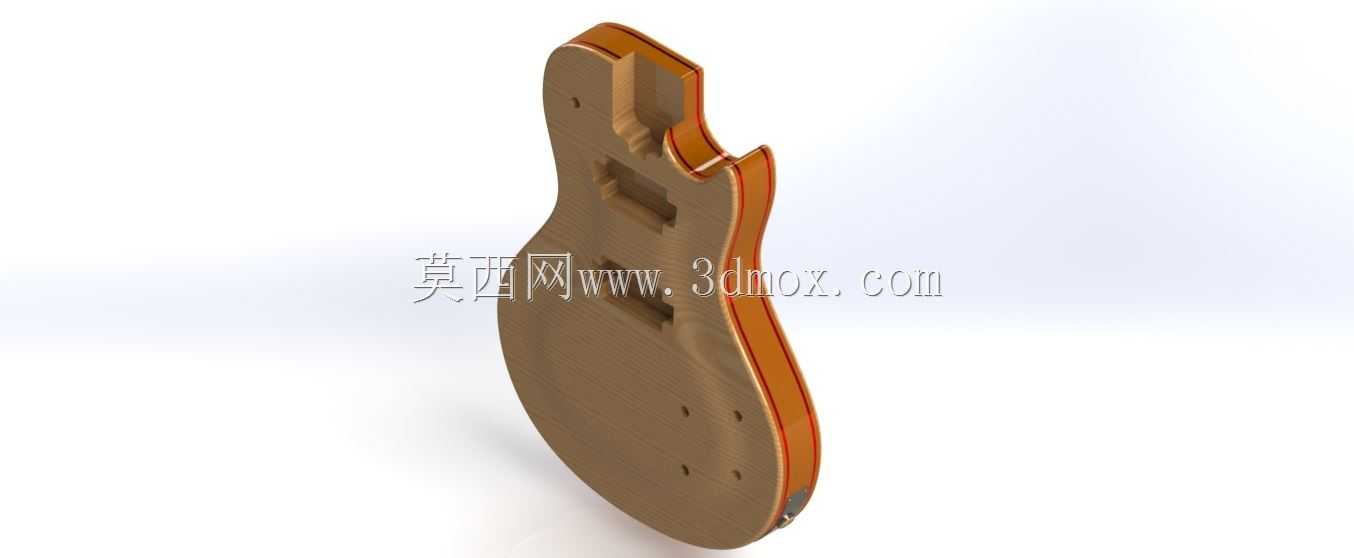

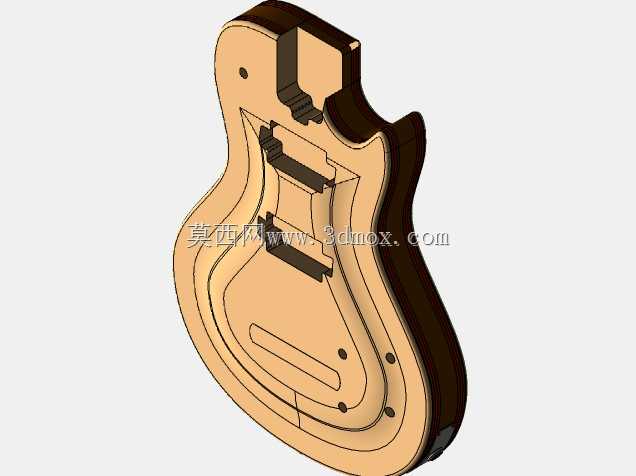

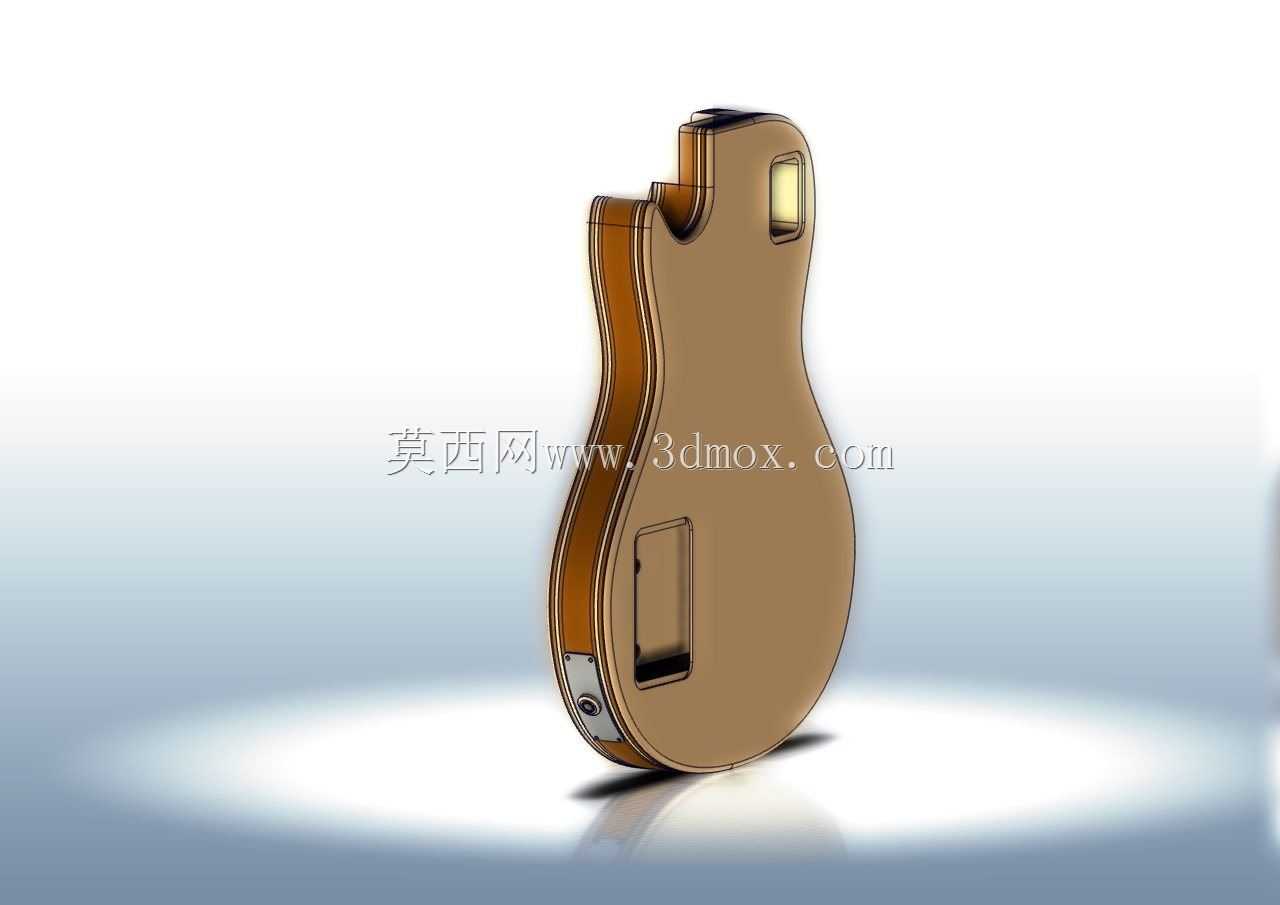

电吉他琴身主体结构三维数模设计

本次设计的电吉他琴身结构，主要面向电声乐器生产制造、手工定制吉他工坊以及乐器维修改装场景使用，作为电吉他的核心承载基体，承担着固定琴颈、安装拾音器、琴桥、控制电路与输出接口，同时平衡整琴配重、优化持握手感、塑造共振声学特性的核心作用。在实际使用场景中，该琴身结构既可以适配量产线的标准化组装流程，也能满足手工定制玩家的个性化改装需求，所有安装位的边界尺寸都经过反复校验，能够兼容常规规格的双线圈拾音器、固定式琴桥、电位器控制组件与6.35mm音频输出接口，无需二次扩孔或打磨即可完成配件装配。设计过程中优先考量了持握演奏的人体工学特性，琴身轮廓的曲线弧度完全贴合坐姿、站姿演奏时的人体贴合形态，腰部的内凹弧度适配右腿承托的演奏姿态，侧边的过渡圆角避免长时间演奏硌伤肢体，整体配重经过重心测算，装配全套配件后整琴重心位于背带钉连线的中心区域，有效避免演奏时琴头下坠的问题。结构设计上采用分层叠合的实体构型，预留了拾音器安装槽、琴颈连接沉孔、电路走线空腔、输出接口安装位以及背带钉安装孔位，所有槽孔的位置公差控制在0.1mm以内，既保证配件安装的紧密配合，也为电路走线预留了充足的空腔空间，避免线路挤压产生的信号干扰问题。外形尺寸方面，该琴身总长度适配常规24品、22品电吉他的连接尺寸，琴身最大宽度控制在330mm，整体厚度为45mm，琴颈连接位采用标准螺栓连接的沉台结构，安装边界与常规量产电吉他琴颈完全匹配，琴身背部预留的手臂靠位区域做了1.5mm的下沉弧度处理，大幅提升前臂搭靠的舒适度。表层的轮廓走线经过多轮优化，既保留了经典电吉他的造型辨识度，也在边角位置做了圆弧过渡处理，避免生产加工过程中出现崩边问题，同时适配喷漆、贴面包覆等后续表面处理工艺，木质基材的结构厚度经过共振仿真校验，能够在保证结构强度的前提下，优化琴体的自然共振特性，让拾音器拾取的琴弦振动信号拥有更饱满的低频响应，减少不必要的结构谐振带来的音色杂音。
