奥迪乘用车五辐铝合金轮毂结构设计

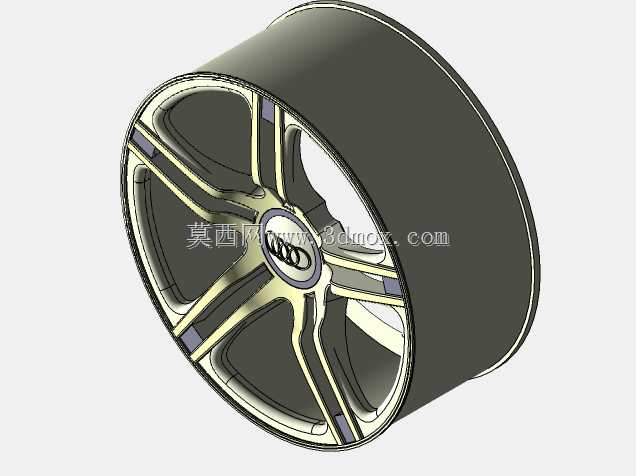

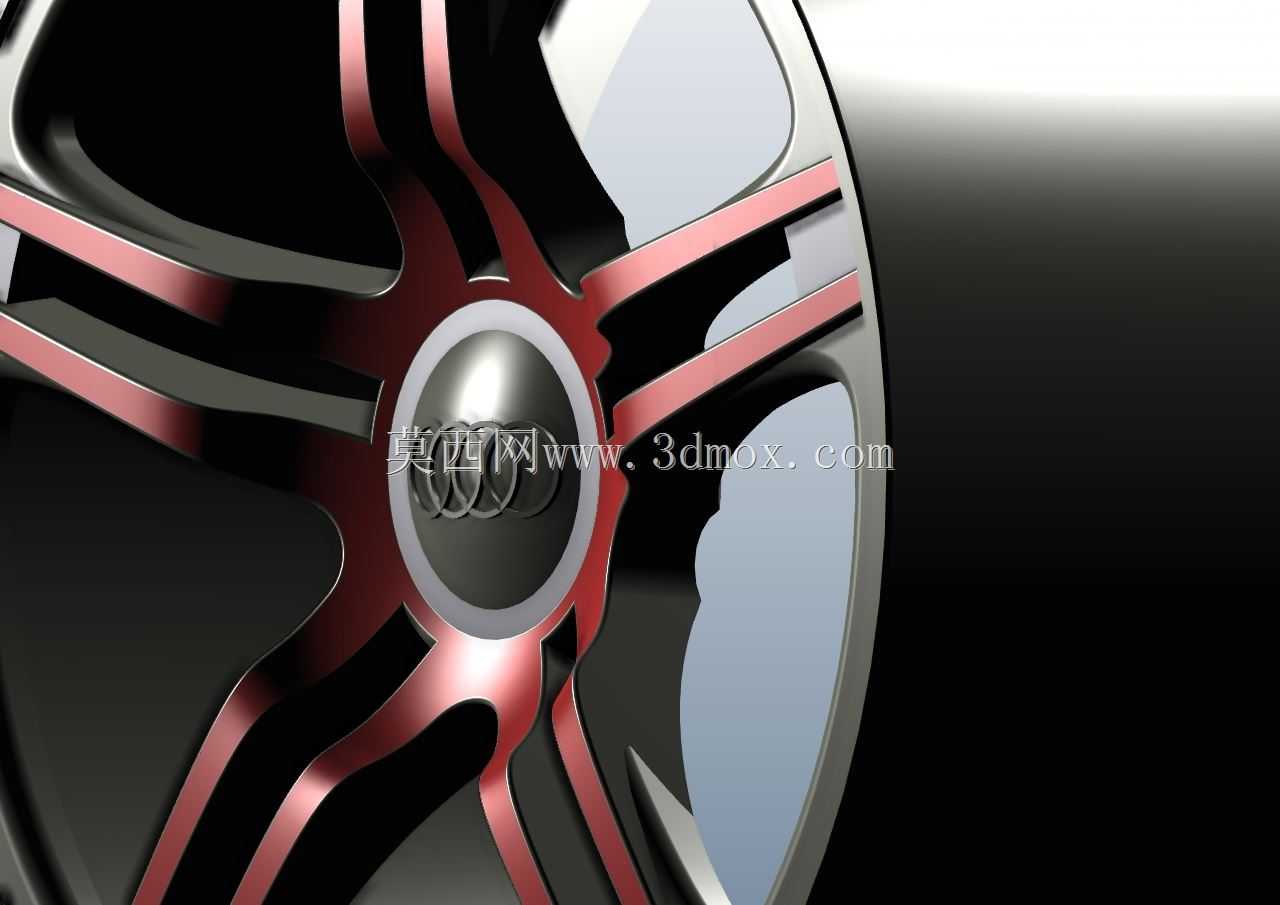

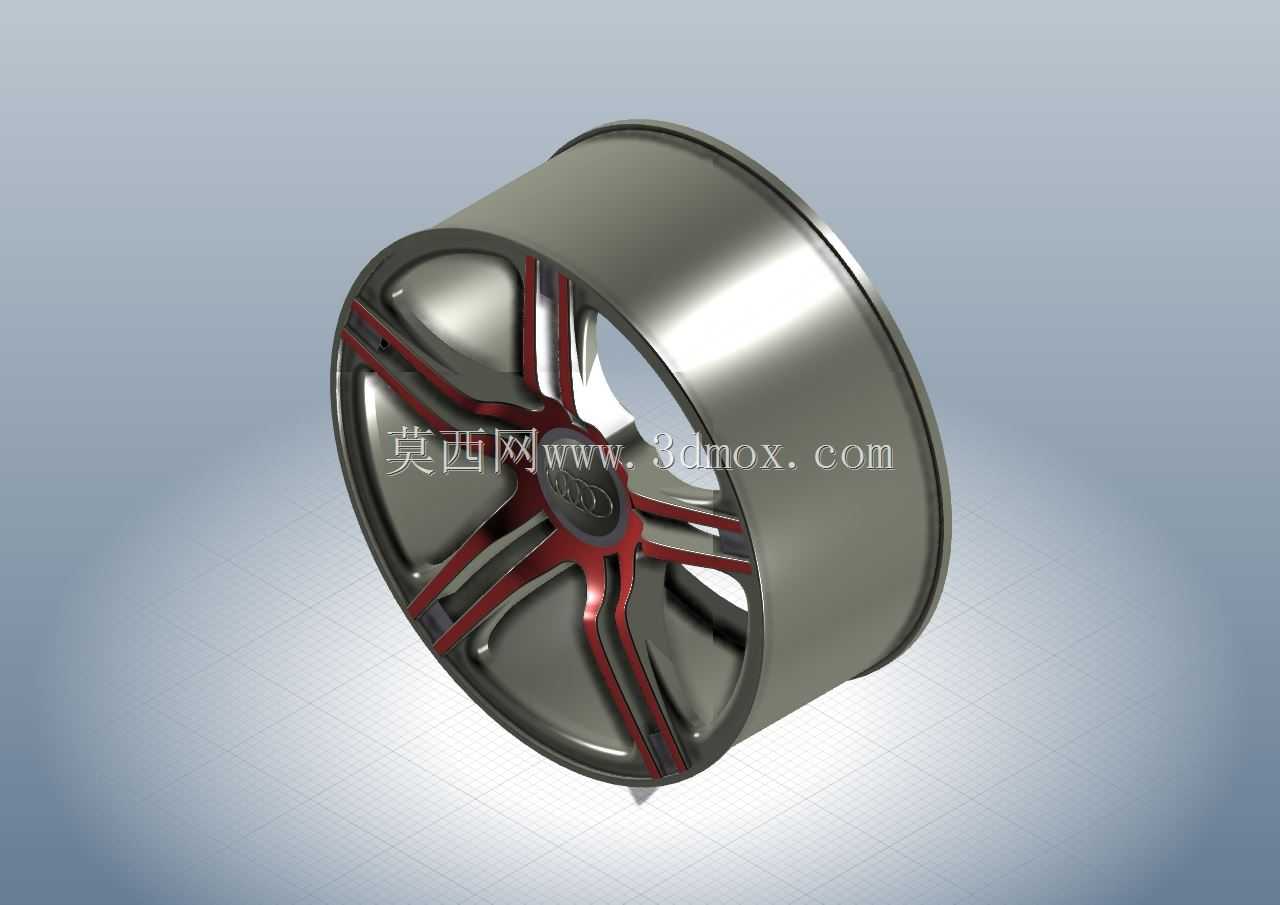

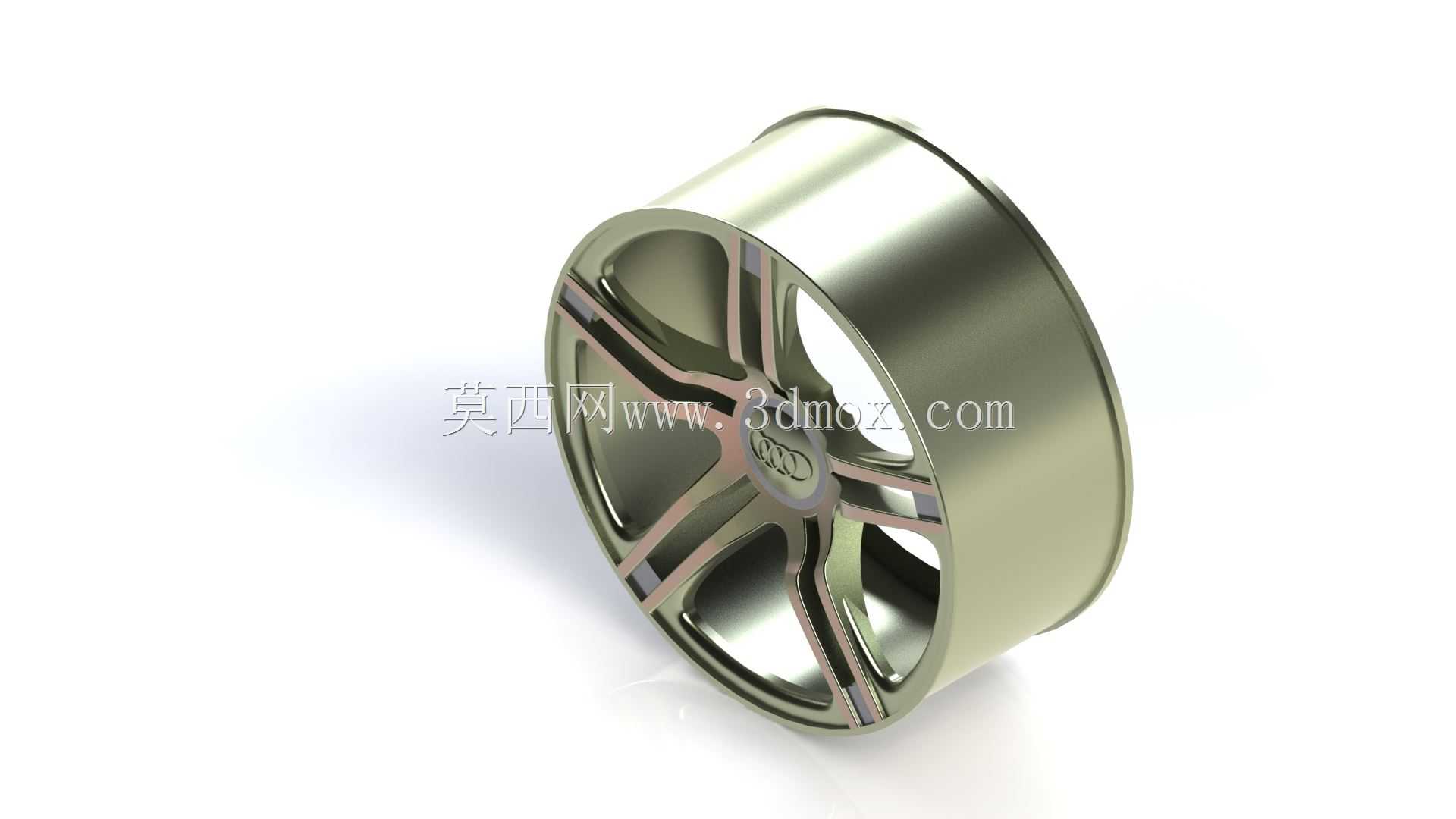

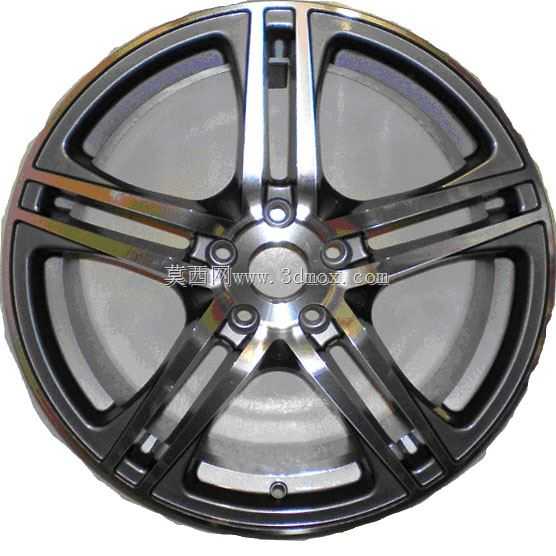

日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车桥轴头的核心承载部件，这个五辐样式的铝合金轮毂，首先要满足乘用车日常铺装路面行驶的全工况载荷要求，覆盖城市通勤、高速巡航、轻度非铺装路面颠簸等常见使用场景，适配多数家用奥迪前驱、四驱车型的前轮与后轮安装位，不需要额外改动轴头结构就能完成换装。从结构设计逻辑来看，这款轮毂采用主流的五辐双筋布局，每根主辐条做了内凹的双色切面处理，既可以在铸造环节保证金属液充型流畅，避免辐条根部出现缩松、气孔等铸造缺陷，也能在同等重量下提升辐条的抗弯截面模量，承受车辆过弯时的侧向载荷、制动时的纵向冲击载荷，不会因为辐条刚性不足出现形变开裂的问题。轮辋部分采用常规的深槽式结构，适配标准子午线乘用车轮胎，胎圈座的角度、轮缘的高度都严格匹配对应尺寸轮胎的安装要求，拆装轮胎时不会刮伤胎圈密封面，充气后能保证轮胎与轮辋的同轴度，避免高速行驶时出现车轮动平衡超差引发的方向盘抖动问题。安装边界方面，轮毂中心孔的尺寸严格匹配奥迪车型的轴头凸台直径，安装时可以实现中心定位，不需要加装变径圈就能保证轮心与轴头的同轴度，螺栓孔的分布圆直径、螺栓孔的沉台尺寸都对应原厂轮毂螺栓的规格，拧紧螺栓时能让结合面完全贴合，不会出现安装偏斜导致的车轮跳动问题。轮辐背面预留了刹车系统的避让空间，即使是升级大尺寸多活塞刹车卡钳、加大直径的刹车盘，也不会出现轮毂与卡钳干涉的问题，不需要额外加装垫片来调整轮距。从实际使用的功能特性来看，铝合金材质的轮毂相比传统钢制轮毂，重量更轻，可以有效降低簧下质量，提升悬挂系统的响应速度，改善车辆的操控质感，同时铝合金的散热性能更好，长距离连续制动时，能更快把刹车系统产生的热量传导出去，避免刹车热衰减过快，提升行驶安全性。表面做了多层涂装处理，底层是防腐钝化层，中间是金属色底漆，辐条切面做了亮面抛光处理，最外层是透明耐磨清漆，日常行驶中可以抵御路面碎石的冲击、雨水的腐蚀，长时间使用也不会出现漆面剥落、基材氧化的问题。设计过程中需要反复校核的点，除了常规的静态强度、刚度仿真，还要做径向疲劳、弯曲疲劳的工况仿真，模拟车辆行驶十万公里以上的载荷循环，验证轮毂结构的疲劳寿命，同时要做冲击试验仿真，模拟车辆以一定速度驶过路面坑洼时的瞬时冲击，保证轮毂不会出现断裂、轮辋变形漏气的问题。轮辐的造型设计除了考虑结构强度，还要兼顾空气动力学性能，辐条的切面角度可以在车轮转动时引导气流穿过轮辐，带走刹车系统的热量，同时减少轮腔内部的乱流，降低整车的行驶风阻。气门嘴的安装位设置在轮辋的凹槽处，位置避开辐条的遮挡，后续给轮胎充气、安装胎压监测传感器时操作方便，不会出现工具干涉的问题。轮缘部分做了加厚的防脱设计，当车辆在低胎压状态下急转弯时，轮胎胎圈不会从轮辋上脱出，提升极端工况下的行驶安全性。做三维建模的时候，轮辐与轮辋的过渡圆角需要做顺滑处理，避免出现应力集中的尖角，因为这些位置是载荷传递的关键区域，圆角过小会导致应力集中系数过大，反复载荷作用下容易萌生疲劳裂纹。整个轮毂的壁厚设计遵循等强度原则，辐条根部与轮辋连接的位置壁厚稍大，往辐条末端逐渐均匀减薄，轮辋的壁厚在满足强度要求的前提下尽可能均匀，避免铸造时因为壁厚差过大出现冷却不均导致的变形问题。
