单底盘复古怀旧旧乘用车辆结构设计

做机械结构设计快十二年，经手的整车、零部件模型少说也有上千套，这次做的单底盘旧车结构，最初是给文旅场景的复古动线做配套载具方案用的——不少古镇、怀旧主题园区、影视实景拍摄基地，都需要这类还原早年民用车辆质感的低速载具，既不能照搬量产现代车的结构，又要保证低速行驶下的结构可靠性，还要在外观上贴合旧时代车辆朴素、无冗余装饰的特征。

先从安装边界和尺寸说起，这套结构的整体外廓控制在长3200mm、宽1450mm、高1600mm的范围内，完全适配园区内部窄路、影视搭景的狭窄巷道通行需求，转弯半径控制在4.2m，不需要对现有园区道路做拓宽改造就能直接投入使用。底盘部分采用非承载式单底盘结构，没有做多余的上层承载冗余，车架主梁用60mm×40mm的矩形钢管焊接成型，主梁壁厚3mm，副梁壁厚2.5mm，在保证车架整体抗扭强度的前提下，尽可能降低整备质量，适配低速电动驱动的载荷需求——毕竟这类场景下载具的最高行驶速度不超过15km/h，不需要按照高速乘用车的碰撞标准做冗余设计，但要考虑园区内频繁启停、路面不平整带来的持续振动，所以在车架的焊接节点处都做了三角加强筋布置，避免长期使用后出现焊缝开裂的问题。

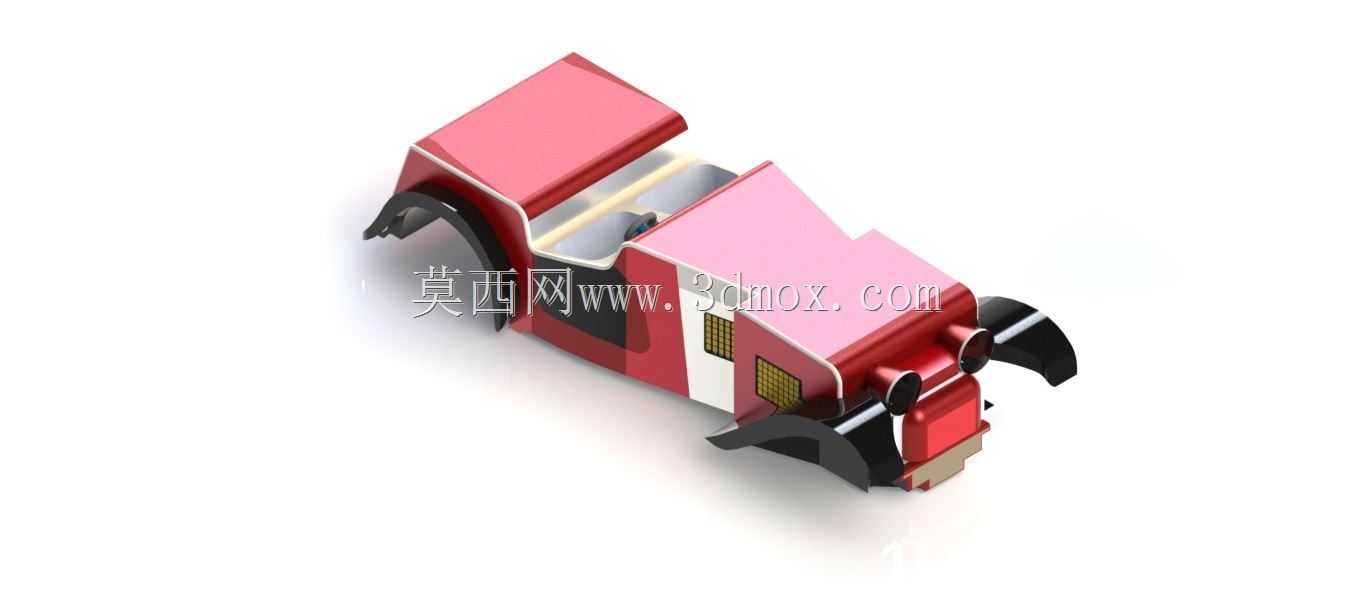

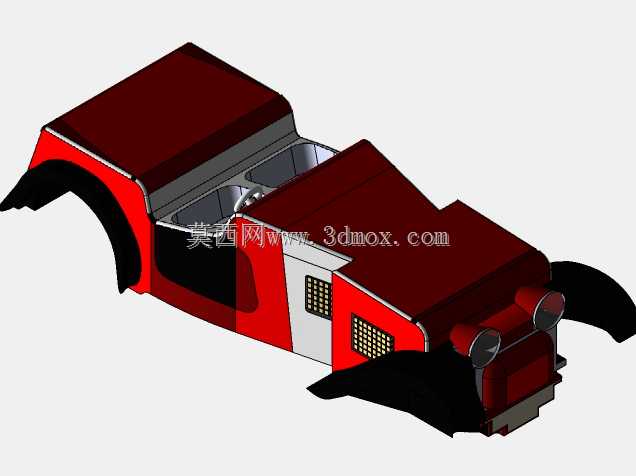

设计思路上没有追求复杂的曲面覆盖件，毕竟要还原旧车朴素的质感，车身覆盖件全部采用平直折边结构，没有复杂的冲压曲面，不管是后期手工敲制做旧，还是用薄钢板批量折弯加工，都能大幅降低加工成本。车身的轮拱部分做了外凸的弧形挡泥结构，和早年民用车辆的外露轮拱特征一致，没有做全包覆式的轮腔，一方面是还原旧车的外观特征，另一方面也方便后期维护轮胎、制动部件，不需要拆卸大面积的覆盖件就能完成常规检修。车头部分的灯组采用外露式圆形灯座，没有做内嵌式的灯腔结构，既符合旧车的设计特征，也降低了灯罩开模的成本，灯座直接固定在车头的横向加强梁上，振动工况下的固定可靠性比安装在薄覆盖件上高很多。

实际用途层面，这套结构除了能直接改装成园区观光载具、影视道具车之外，还能作为车辆结构教学的演示模型——单底盘的结构完全外露，没有多余的内饰、电子元器件遮挡，能让初学者直观理解非承载式车身的底盘布局、车架和覆盖件的连接关系、转向系统和传动系统的布置逻辑。在做结构布置的时候，特意把转向拉杆、制动管路的走向都做了明装设计，没有隐藏在底盘护板内部，教学演示的时候可以直接观察到部件的运动轨迹，不需要额外做剖视结构就能展示传动逻辑。

功能特性上，这套底盘预留了足够的改装空间，动力单元可以根据使用场景选择低速电动总成，也可以改装成小排量燃油动力单元，底盘的动力安装位做了通用化的安装孔设计，孔位间距适配市面上常见的低速车动力总成，不需要二次打孔改孔就能完成动力单元的安装。座椅部分采用分体式双座布局，没有做多余的座椅调节机构，固定的座椅角度适配155cm-185cm身高的驾乘人员，座椅支架直接固定在底盘的副梁上，不需要额外增加支撑结构，承载能力能满足两个成年人加100kg随身物品的载荷需求，整车载荷上限控制在450kg，完全覆盖场景内的使用需求。

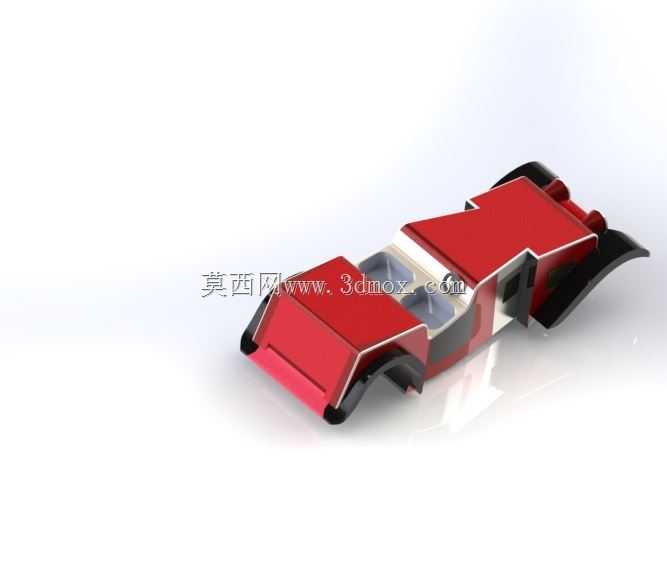

车身的外观配色参考了早年民用车辆常见的红黑撞色设计，没有做金属漆、亮面烤漆的工艺要求，后期做旧处理的时候可以直接在面漆上做磨损、掉漆的质感处理，不需要担心破坏复杂的漆面层次。车门部分没有做升降玻璃结构，采用开放式的车门边框，和旧车无窗或者简易布帘的特征匹配，车门铰链采用外露式的合页结构，既符合外观的复古特征，也比隐藏式铰链的维护成本更低，长期户外使用出现锈蚀之后可以直接快速更换，不需要拆解车门内部结构。

在做悬架布置的时候，没有采用复杂的独立悬架结构，而是用了整体式车桥加钢板弹簧的非独立悬架，结构简单可靠，在园区非铺装路面行驶的时候，滤震表现完全满足低速行驶的舒适性需求，而且钢板弹簧的结构耐用性强，不需要频繁做减震器的维护更换，对于运维能力不强的文旅场景来说，能大幅降低后期的运维成本。制动系统采用前后鼓式制动，结构封闭性好，园区路面的灰尘、泥水不容易进入制动结构内部，长期使用的故障率比盘式制动更低，而且鼓式制动的制动力度足够匹配低速载具的制动需求，在15km/h的时速下，制动距离能控制在3m以内，满足园区内的行驶安全要求。

其实做这类偏向场景化的载具结构，最核心的不是追求技术上的先进性，而是要匹配使用场景的真实需求——不管是影视道具的还原度要求，还是园区运营的低运维要求，或是教学场景的结构展示要求，都要在结构设计阶段就考虑到位，不能拿着量产乘用车的结构生搬硬套，不然做出来的东西要么成本过高，要么不符合场景的使用逻辑，反而失去了这类复古载具的实用价值。
