家用手持电动打蛋器结构设计

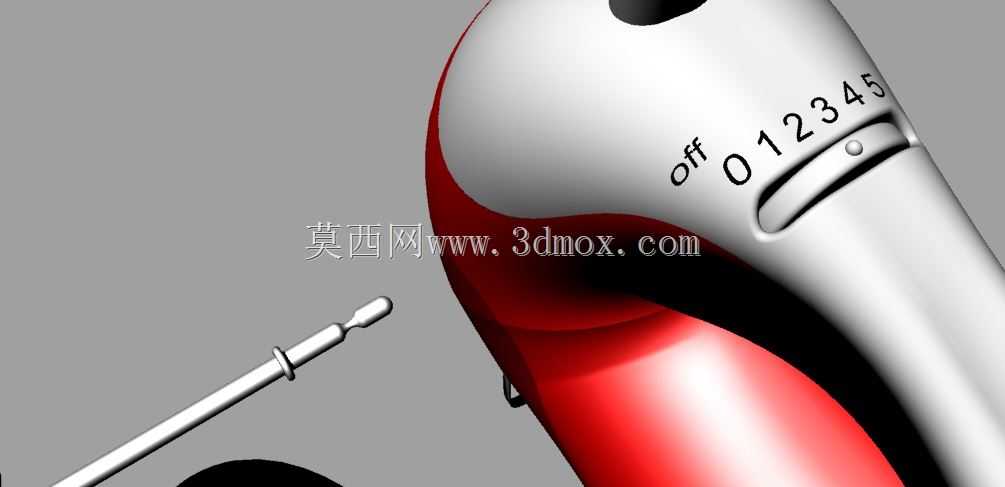

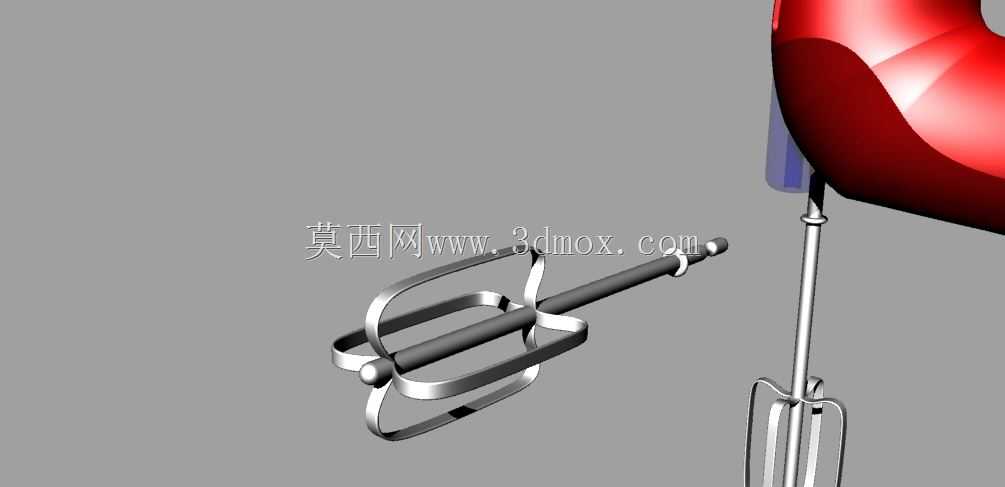

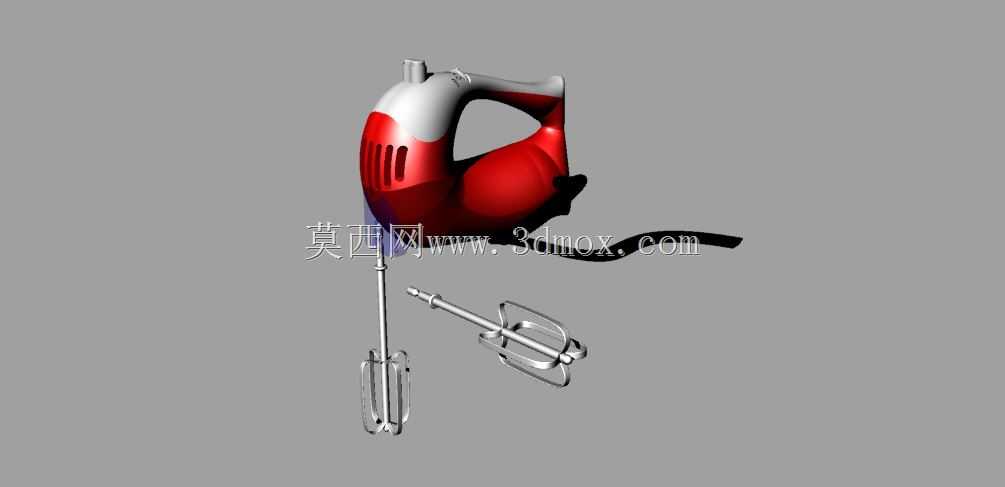

这款手持电动搅拌设备主要面向家庭烘焙、日常食材搅拌场景设计，可覆盖蛋液打发、淡奶油搅打、面糊混匀等常见厨房操作需求，相比手动搅拌工具能大幅降低操作劳动强度，提升食材处理效率。从结构设计逻辑来看，整机采用握持式一体化布局，手柄区域做了贴合手掌弧度的曲面过渡，操作时手腕无需过度弯折，长时间握持作业也不易产生明显酸胀感，机身重心设置在手柄握持区域附近，举持操作时不会出现前端下坠的失衡问题。机身外壳采用双色注塑的分件思路，红色区域为握持受力区，做了细微的防滑纹理处理，白色区域为功能覆盖区，表面做高光处理便于日常擦拭清洁，机身侧面的格栅为电机散热通道，可在设备连续运行时将电机工作产生的热量及时导出，避免内部温升过高影响元器件使用寿命。设备配套两款不同结构的搅拌头，一款为网状笼式结构，主要用于蛋液、淡奶油这类需要充入空气的打发作业，笼式结构的金属丝间距经过反复校核，既能保证搅拌过程中充分裹入空气，又不会因间距过大导致打发效率降低，搅拌头的金属丝端部做了圆弧收边处理，不会刮伤搅拌容器内壁；另一款为螺旋式搅拌结构，主要用于稠厚面糊、馅料的混匀作业，螺旋结构可在旋转过程中形成向下的推送力，避免容器底部食材堆积无法被充分搅拌。两款搅拌头与机身输出轴采用快拆式卡扣连接，安装时对准卡槽推入即可自动锁止，拆卸时只需按压机身侧面的解锁按钮即可拔出搅拌头，无需额外工具操作，日常更换、清洁都十分便捷。机身尾部引出的电源线做了防弯折护套设计，在靠近机身出线的位置采用软胶材质做了加长过渡，可避免日常使用时反复弯折导致线芯断裂，提升线材的使用寿命。从安装边界尺寸来看，整机不含搅拌头的长度控制在190mm以内，机身最大宽度为120mm，收纳时可直接放入普通厨房抽屉，不会占用过多储物空间；安装搅拌头后整体长度为330mm，可适配深度在200mm以内的常规搅拌盆，操作时搅拌头不会触碰盆底，也不会因盆体过浅导致食材溅出。内部结构布局上，电机安装在机身靠前的腔体内，通过减速齿轮组将动力传递到输出轴，齿轮组采用降噪斜齿设计，运行时的齿轮啮合噪音比直齿结构降低30%左右，不会产生刺耳的运行噪音；控制开关设置在手柄上方的食指可触达区域，采用多档位滑动调节结构，可根据不同食材的搅拌需求匹配对应的转速，低速档适合混匀稠厚食材避免飞溅，高速档适合快速打发蛋液、奶油类食材。机身内部的走线全部做了卡位固定，避免设备运行时的震动导致线材移位触碰运动部件，所有电气连接点都做了绝缘护套处理，满足家用小电器的安全防护要求。在结构强度校核上，手柄区域的壁厚设置为2.5mm，在握持受力位置做了加强筋布局，可承受150N的握持压力不会出现开裂变形；搅拌头采用食品级不锈钢材质，杆部直径为4mm，可承受搅拌过程中产生的扭转力，不会出现弯折变形的问题，搅拌头与输出轴的连接卡扣做了加厚处理，长期插拔使用也不会出现磨损松脱的问题。
