堆叠式PCB安装立方体框架结构

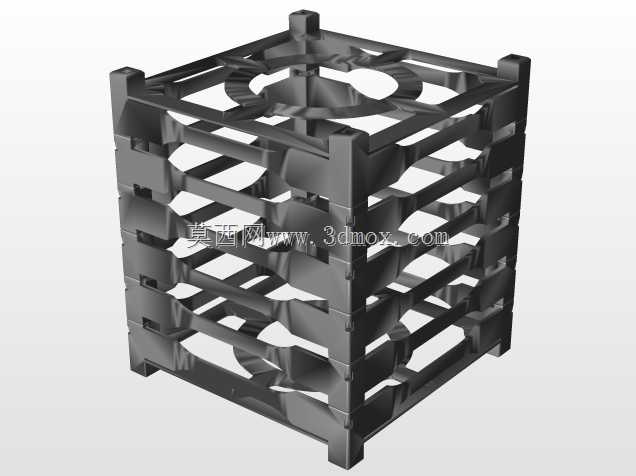

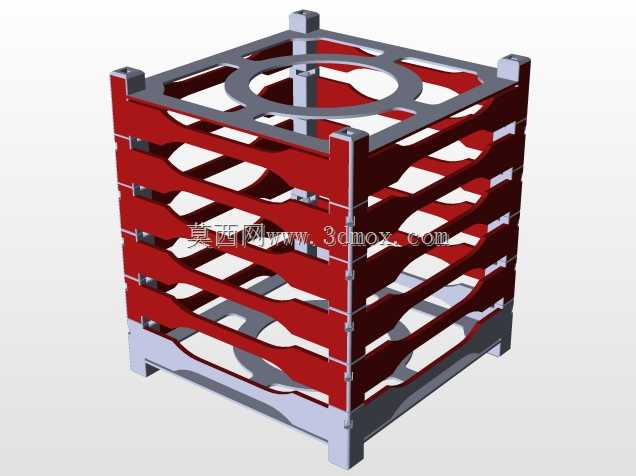

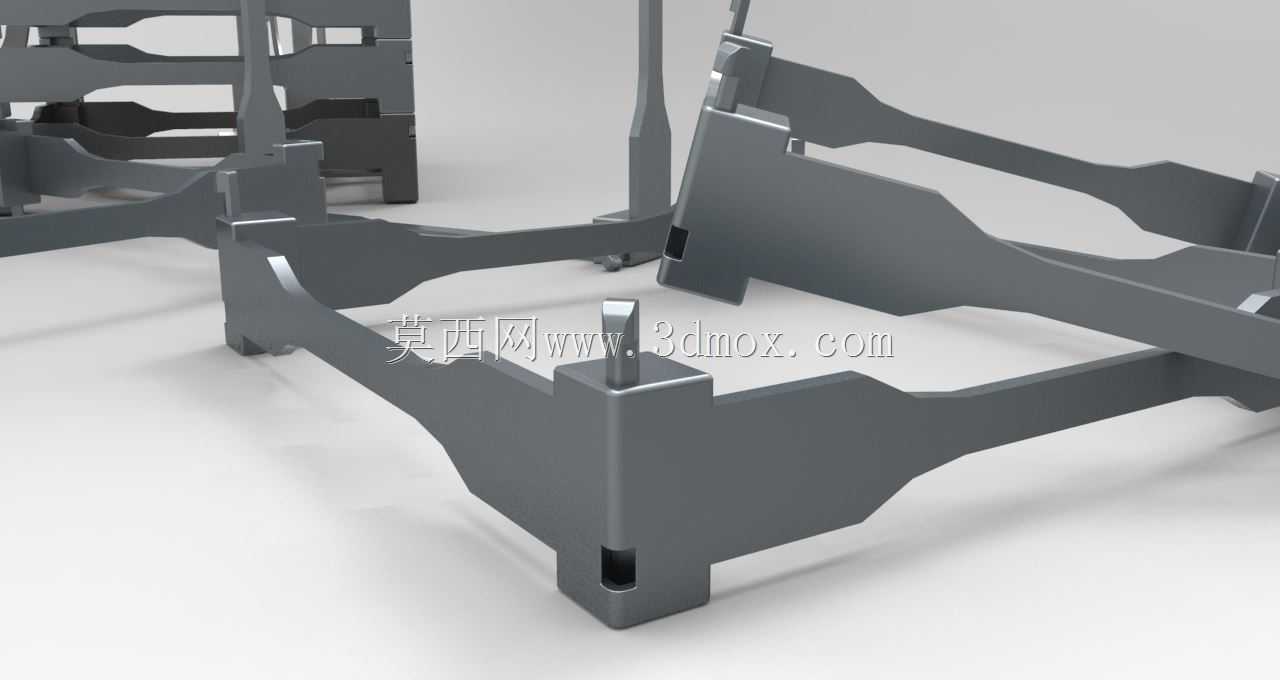

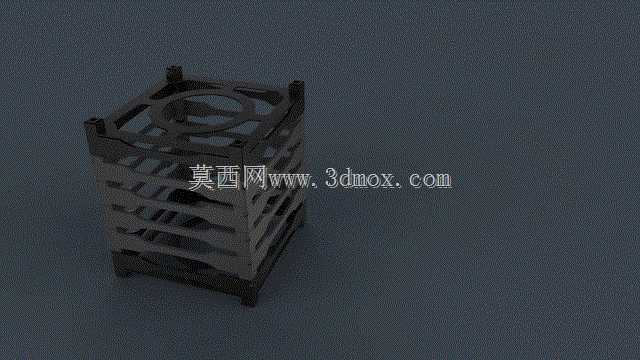

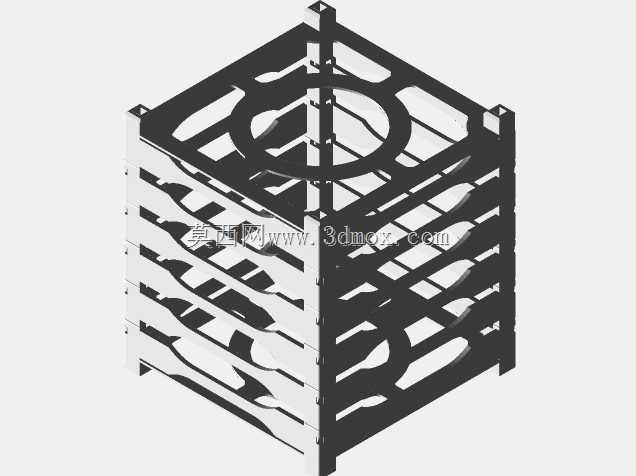

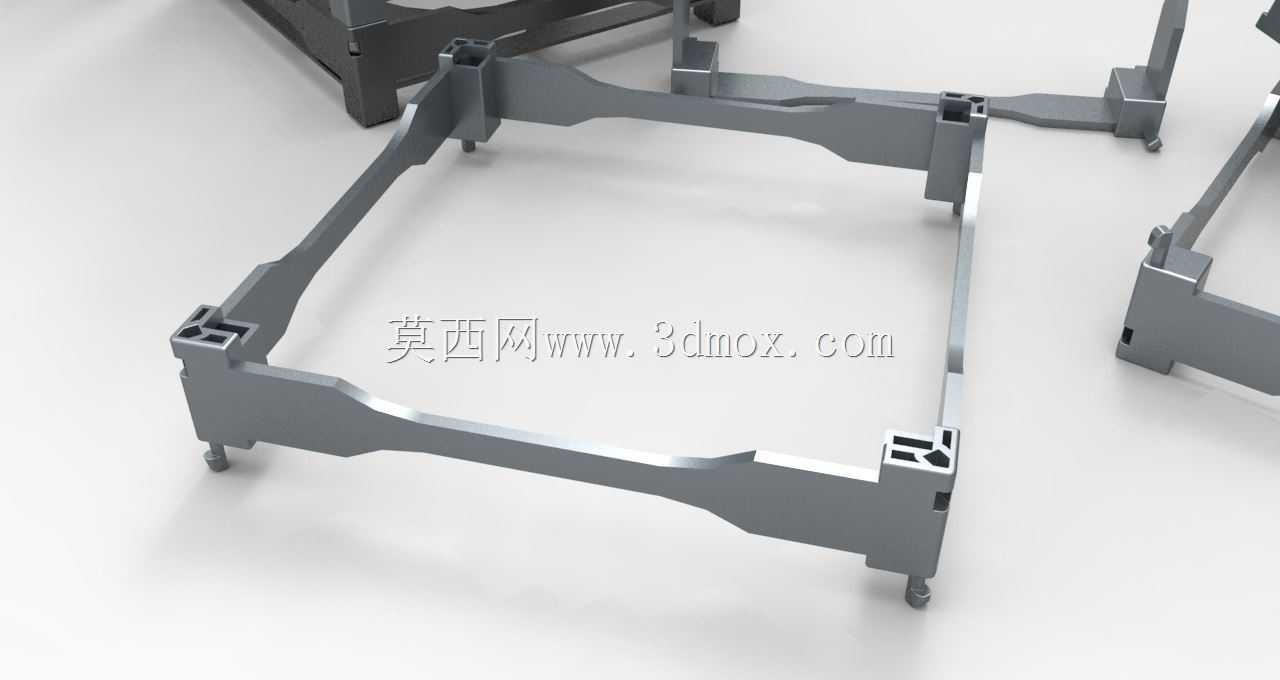

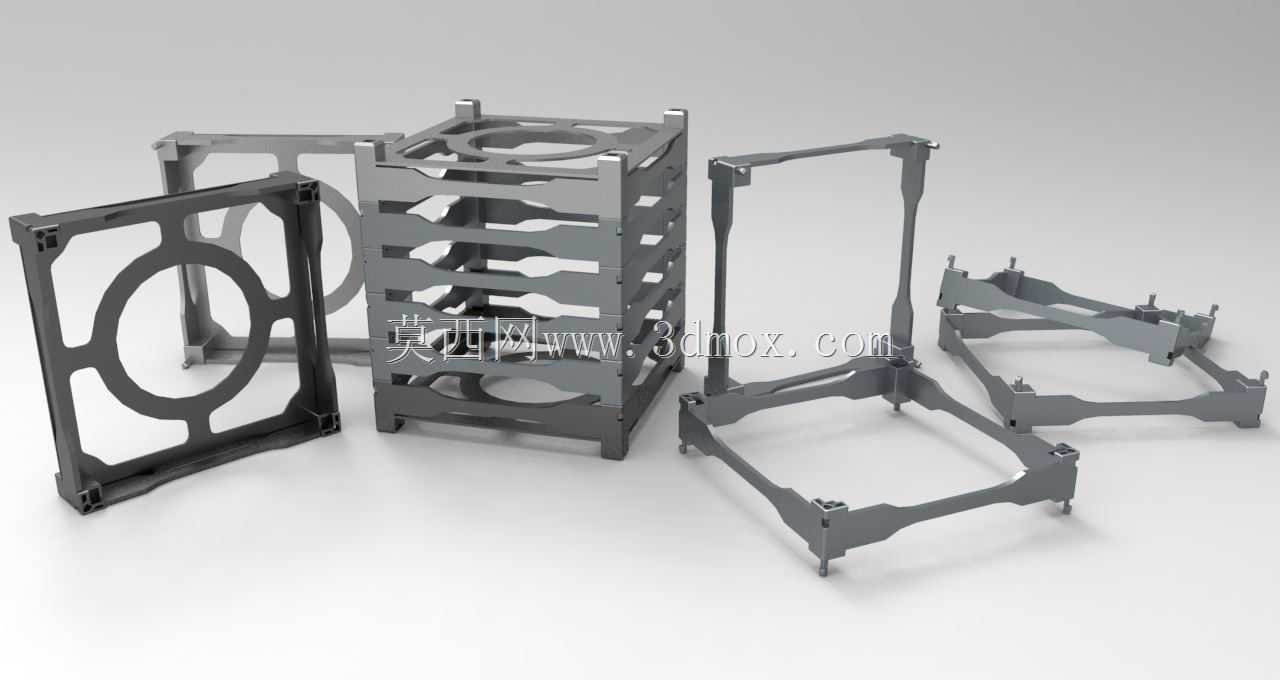

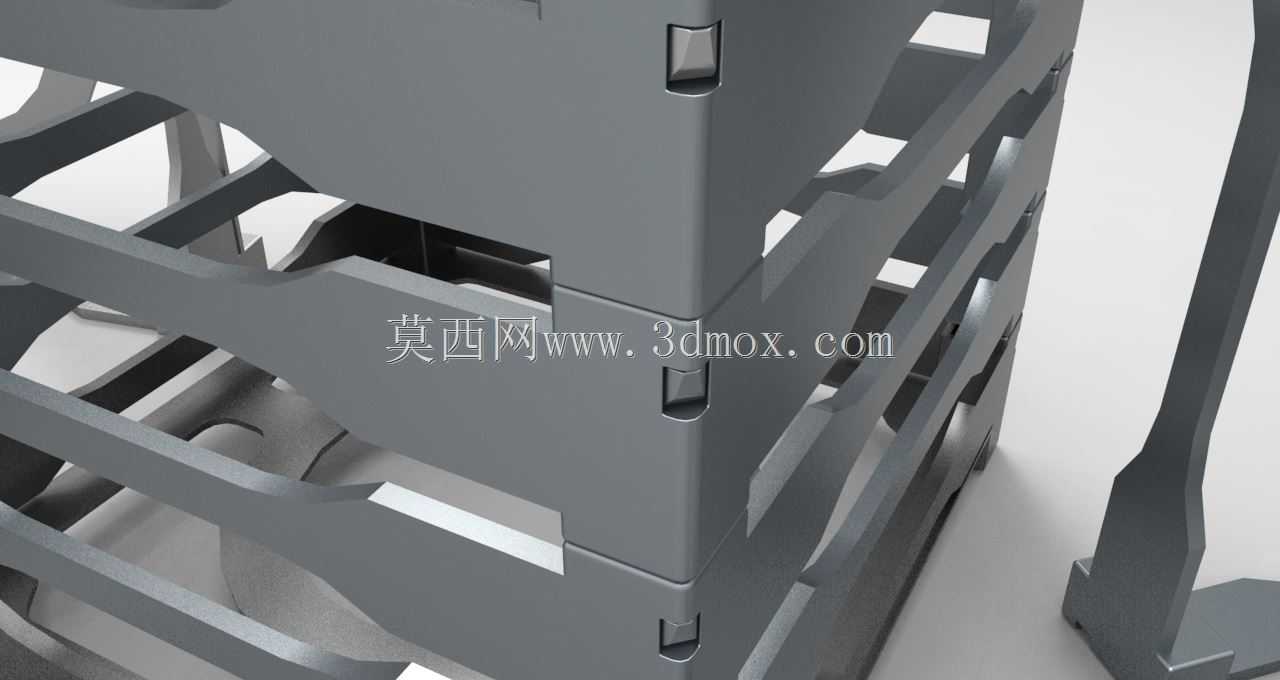

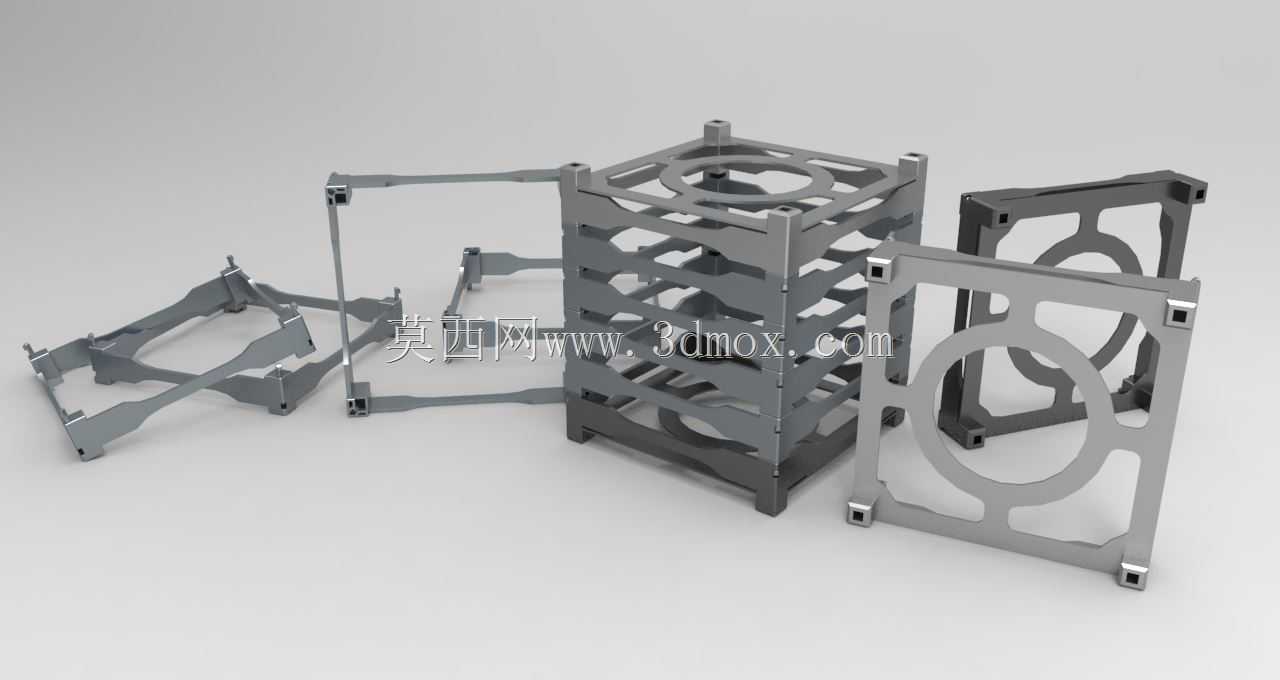

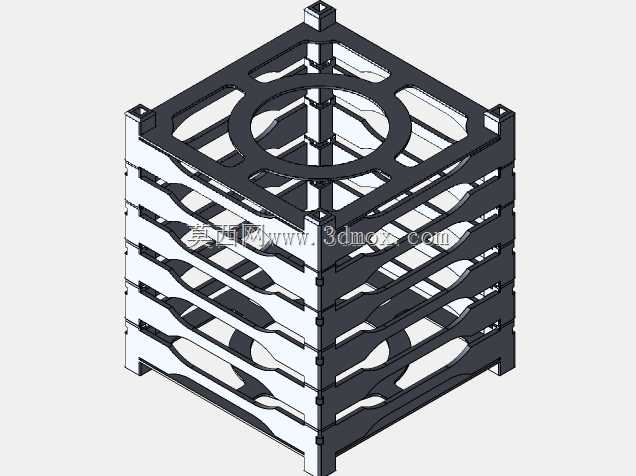

该立方体框架结构主要面向小型电子设备的模块化集成场景，可用于立方星原型开发、桌面级电子实验平台搭建、模块化创客项目组装等领域，能够为多块印刷电路板提供稳定的堆叠承载空间，替代传统零散的螺丝固定与杂乱布线方案，实现电子模块的快速组装与规整排布。在实际使用中，该结构可作为小型电子系统的承载基体，将不同功能的PCB板分层固定在框架内部，既能够为电路板提供物理防护，避免外力磕碰造成元器件损坏，也能够通过分层排布预留出足够的散热间隙，保障各电路模块长时间稳定运行，同时统一的立方体外形也方便多个单元之间的拼接组合，适配不同规模的系统搭建需求。该框架采用镂空笼式结构设计，整体为正立方体造型，四周与上下端面均设置有镂空窗口，既能够减轻整体结构重量，也能够为内部电路提供充足的通风散热通道，同时方便操作人员观察内部电路板的运行状态、插接外部接线。框架内部设置有多层平行的安装卡位，每层卡位都对应标准尺寸PCB的安装边界，可直接将电路板沿卡位推入完成固定，无需额外螺丝紧固件，拆装过程十分便捷。框架的上下端面与侧面设置有互锁拼接结构，多个相同的立方体框架可以沿垂直或水平方向堆叠拼接，扩展成更大规模的集成系统，拼接后结构稳固，不会出现松脱错位的问题。设计过程中优先考虑了组装便捷性与结构可靠性，整体采用无紧固件的卡扣式组装逻辑，整个框架仅由三类基础零件拼接构成，分别为侧框主体、PCB支撑卡位条、上下端盖，零件数量少，开模与制造成本低，适合采用尼龙材料通过增材制造工艺快速生产，也可通过注塑工艺实现批量制造。框架的每层安装槽尺寸匹配常规小型PCB的标准厚度与边长，安装槽之间预留有足够的元器件避让空间，不会挤压到电路板上的电容、接口等突出元器件，上下端盖采用卡扣式固定，拆卸时无需工具即可直接打开，方便对内部电路板进行调试与更换。框架的外部边角做了圆角过渡处理，避免尖锐边角造成磕碰损伤，整体外形规整，既可以单独作为小型电子设备的外壳使用，也可以多个组合嵌入到更大的设备壳体内部，适配不同的安装空间需求。
