六缸气动径向动力装置结构设计

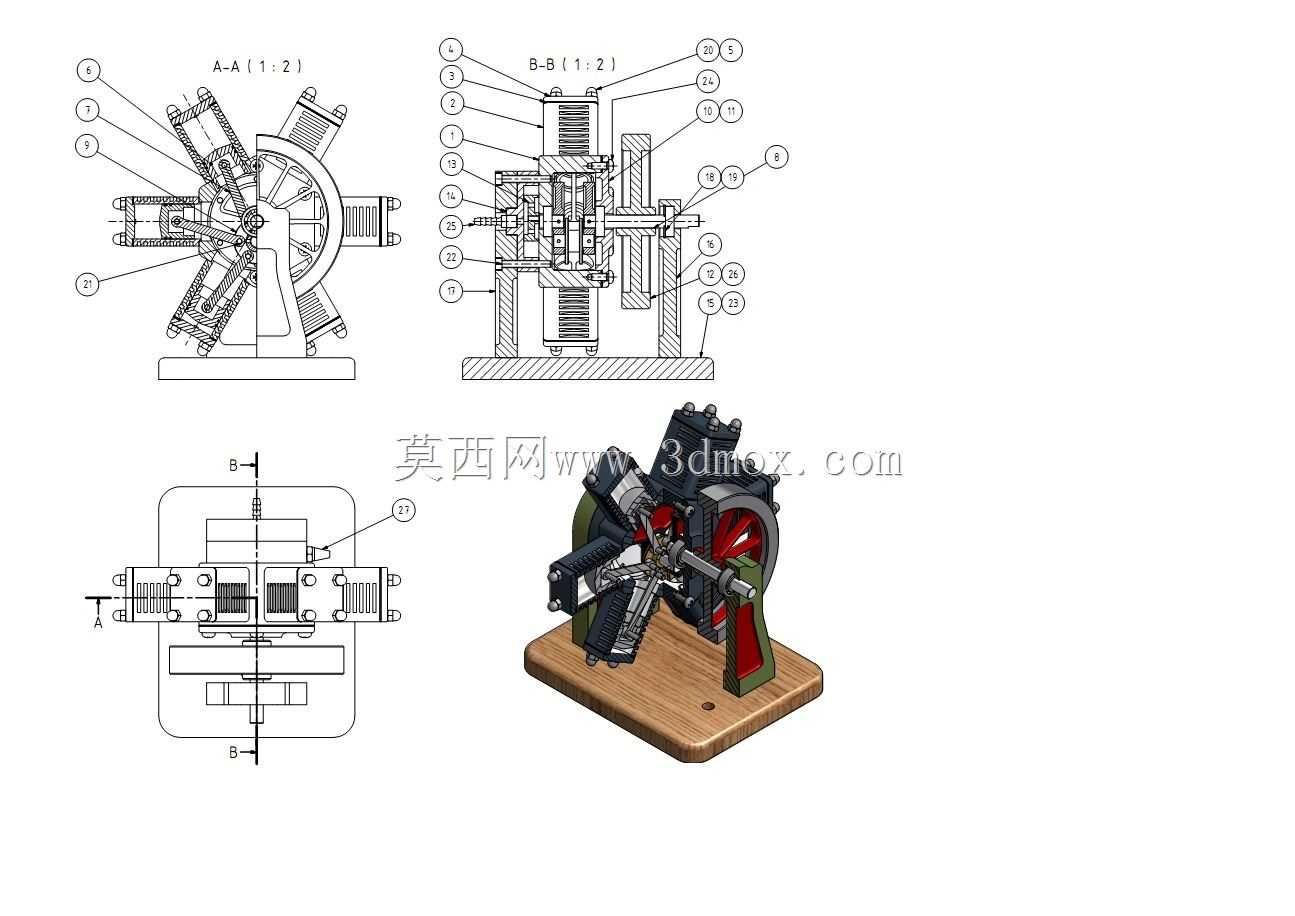

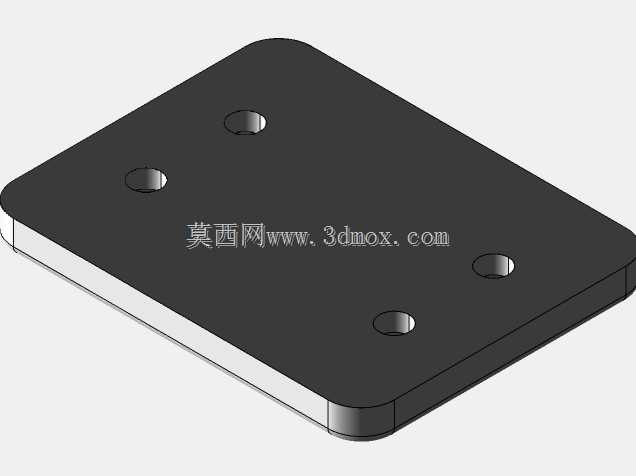

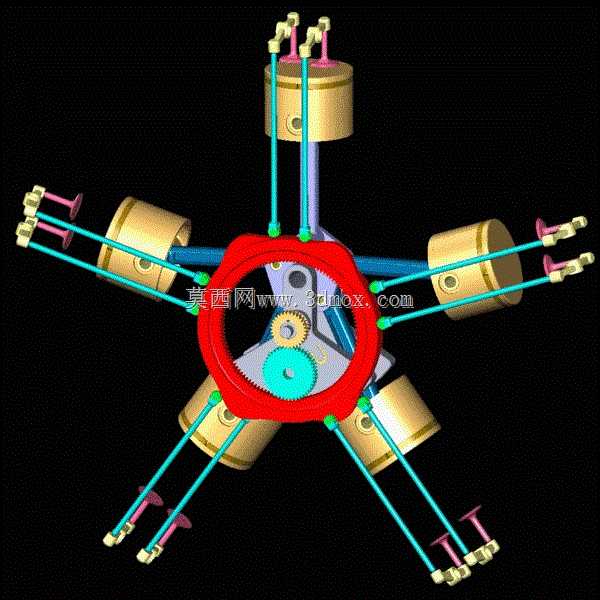

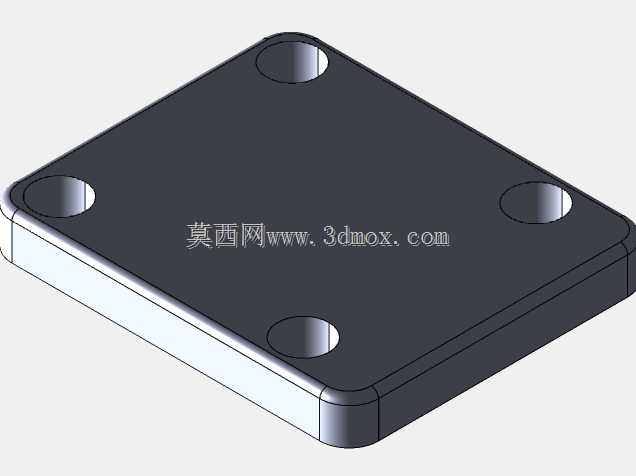

这款六缸气动径向动力装置，是面向小型动力演示、原理教学以及轻型气动驱动场景开发的机械结构，整体采用气缸沿中心曲轴径向辐射的星型布局，区别于传统直列、V型动力装置的排布逻辑，在紧凑的径向空间内完成六个气缸的集成布置，大幅缩减了动力单元的轴向长度，整体外轮廓适配小型台架安装需求，安装底座预留标准固定孔位，可直接固定于教学实验台、小型气动设备机架上，无需额外设计复杂转接结构。

从实际用途来看，该装置既可以作为气动原理、内燃机结构教学的具象演示载体，帮助学习者直观理解星型动力的配气、传动逻辑，也可经过密封性能优化后，作为小型气动设备的动力输出单元，适配低压气动驱动的轻型工装、演示展品的动力需求，相比燃油驱动的径向发动机，气动驱动版本无需配套燃油供给、点火系统，结构更简洁，运行过程无燃烧排放，适合室内教学、展品展示场景使用。

功能特性层面，六个气缸沿圆周方向等角度均匀分布，动力输出过程中曲轴每旋转一周，各气缸依次完成做功行程，动力输出的平顺性远优于少缸数动力装置，曲轴运转的动平衡性能优异，高速转动时的振动幅度更小；主连杆与铰接式副连杆的传动结构，解决了径向排布下多连杆无法全部直接连接曲轴的设计难题，主连杆直接与曲轴曲柄相连，其余五个副连杆通过销轴铰接在主连杆大端的连接环上，既保证了动力传递的可靠性，又能在不增加曲轴设计复杂度的前提下，实现多缸动力的同步输出。

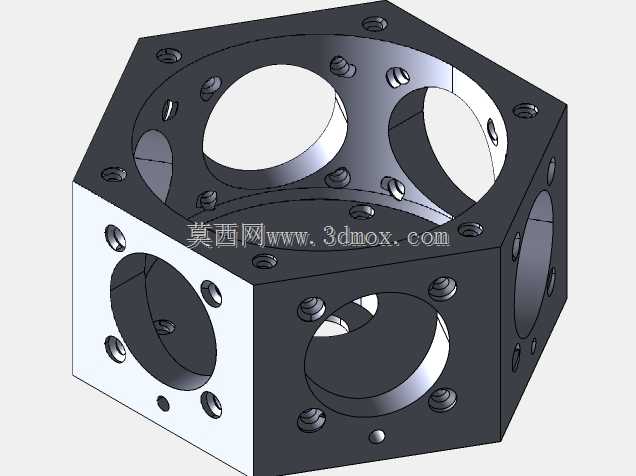

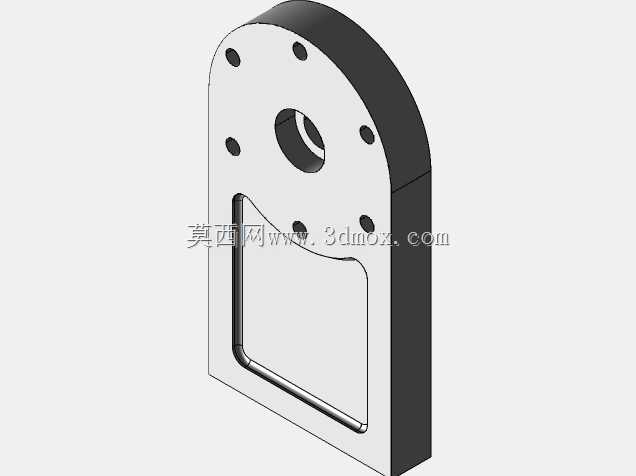

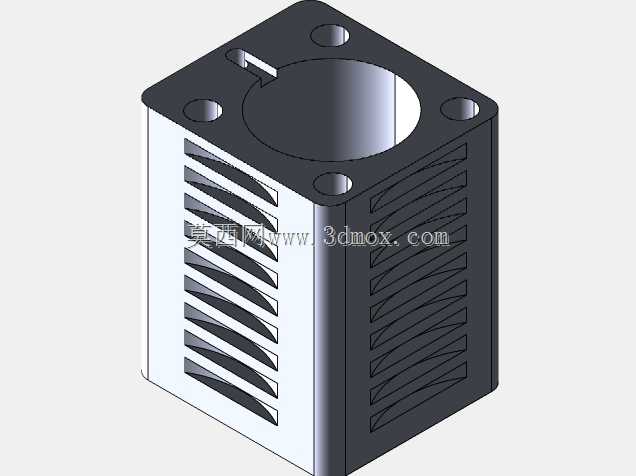

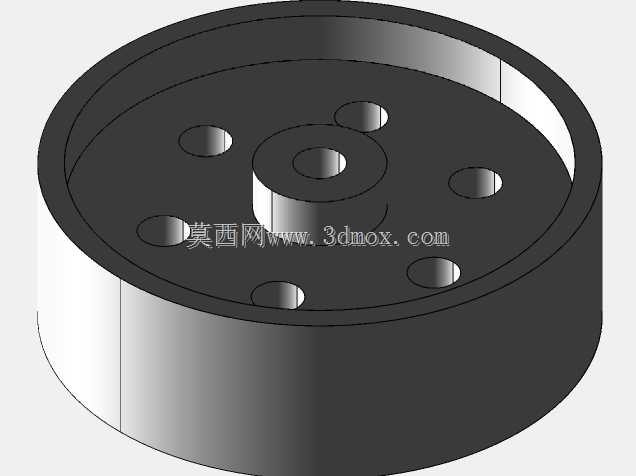

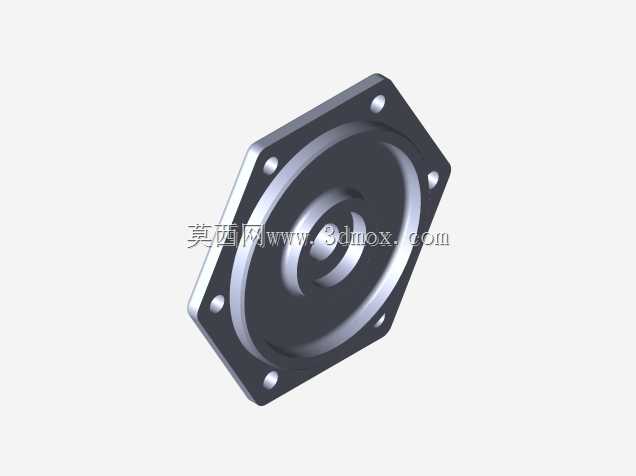

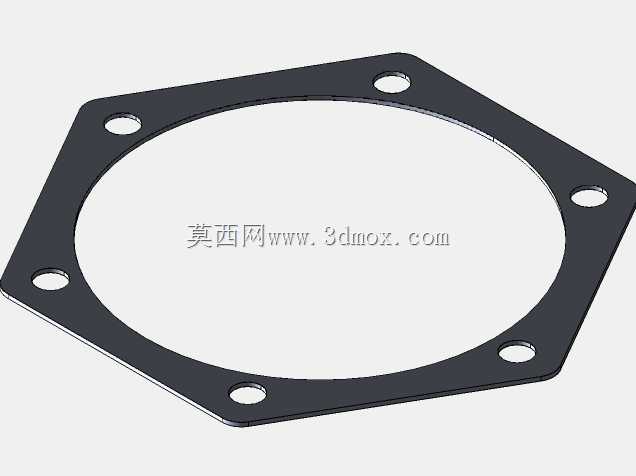

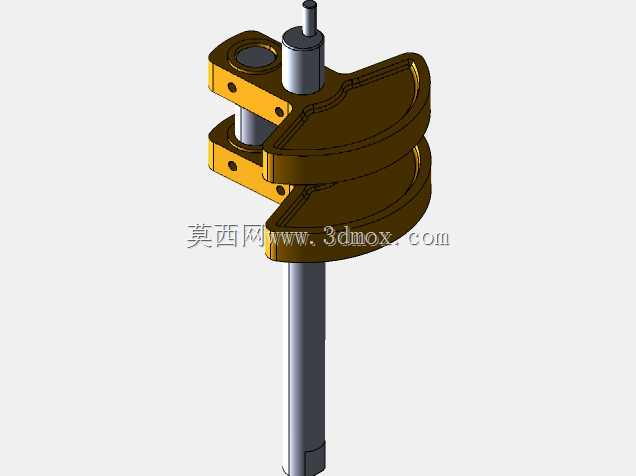

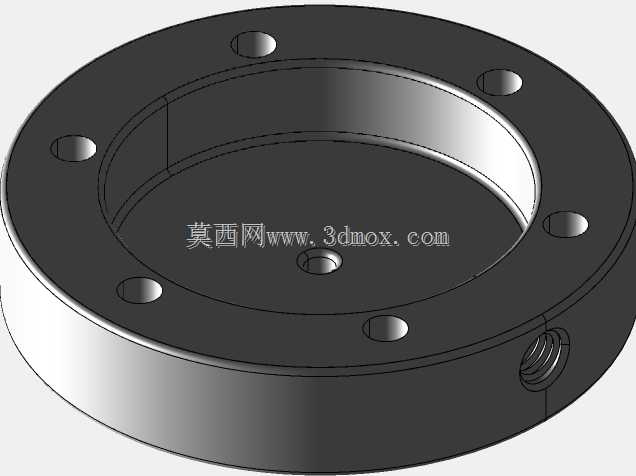

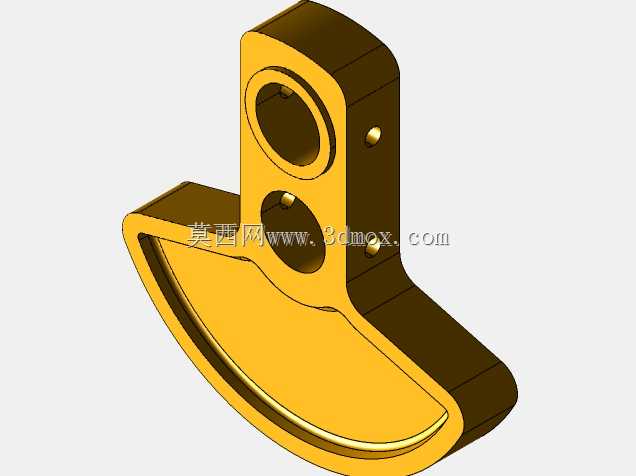

设计思路上，整体采用模块化拆分逻辑，缸体、活塞、连杆、曲轴、配气凸轮轴均可独立拆解装配，既满足3D打印制作原型的分件需求，也适配教学场景下的拆装演示要求；凸轮轴采用与曲轴反向同速转动的设计，两排凸轮凸角分别负责进排气动作，六个气缸的进排气时序精准匹配做功顺序，保证每个气缸的进气、压缩、做功、排气行程衔接顺畅，避免出现气流干涉、动力抵消的问题；活塞与缸壁之间预留合理的配合间隙，既保证气动驱动下的密封性能，又降低运动过程的摩擦阻力，无需额外复杂润滑结构即可顺畅运转。

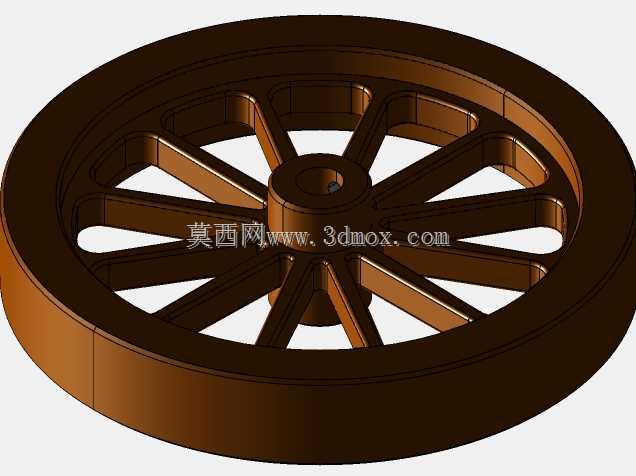

安装边界层面，整体结构的最大径向尺寸适配常规小型台架的安装空间，曲轴输出端位于装置中心位置，可直接连接联轴器、带轮等传动部件向外输出动力，进排气接口统一布置在缸体后侧，方便外接气动管路，整体装配完成后无需额外调试即可实现顺畅运转，对安装平面的平面度要求较低，普通木质、金属台架均可满足安装固定需求。
