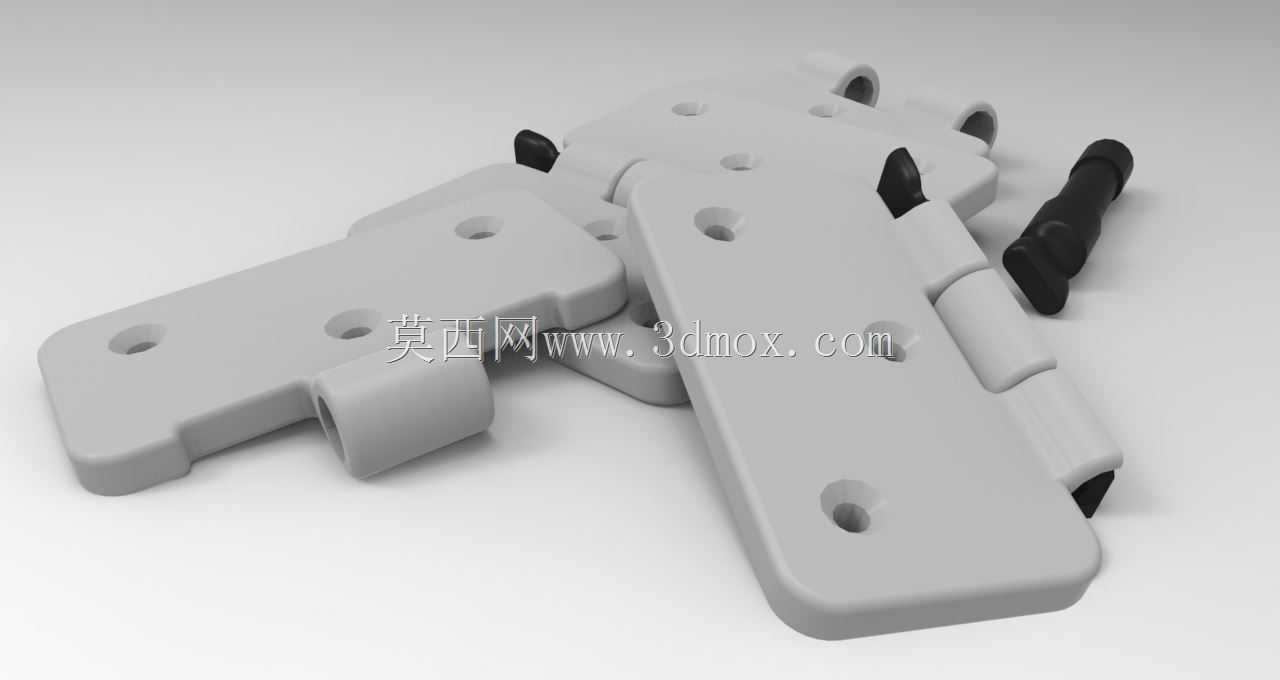

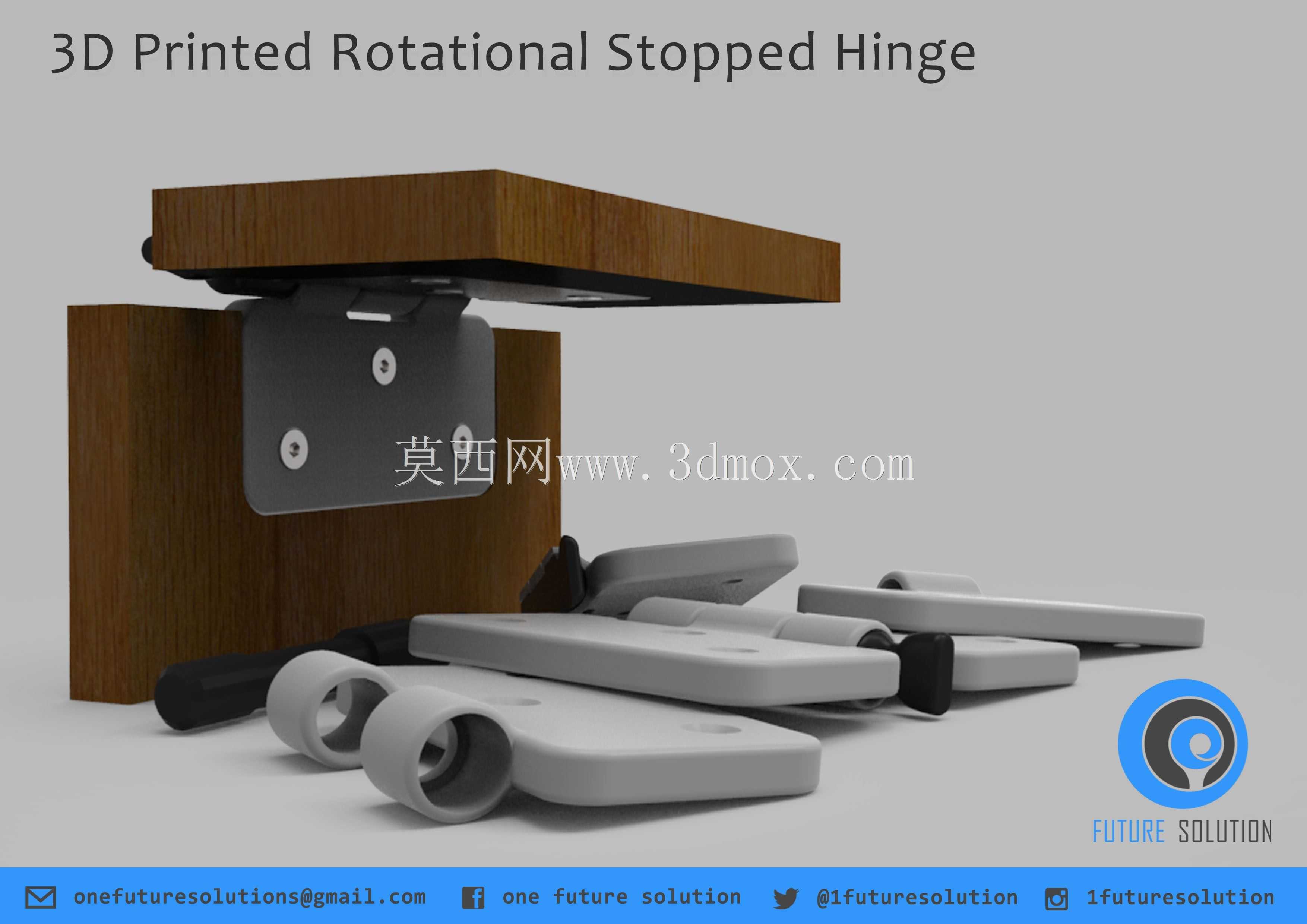

可锁止多角度调节3D打印旋转铰链

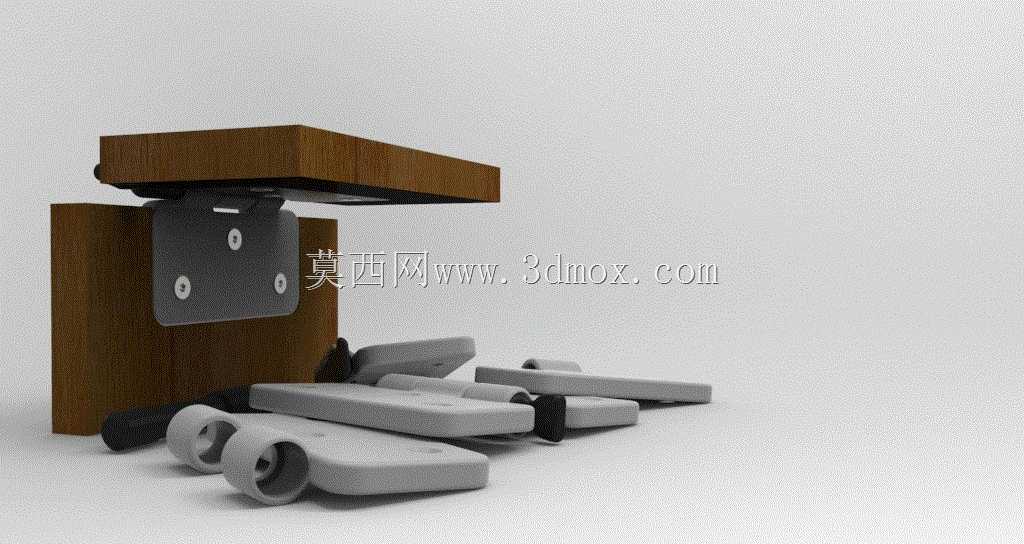

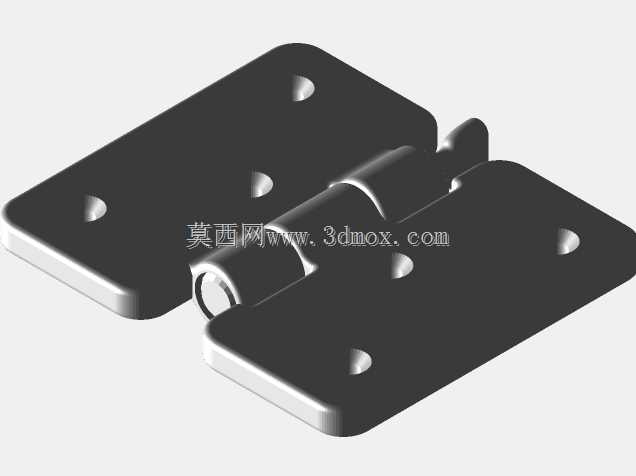

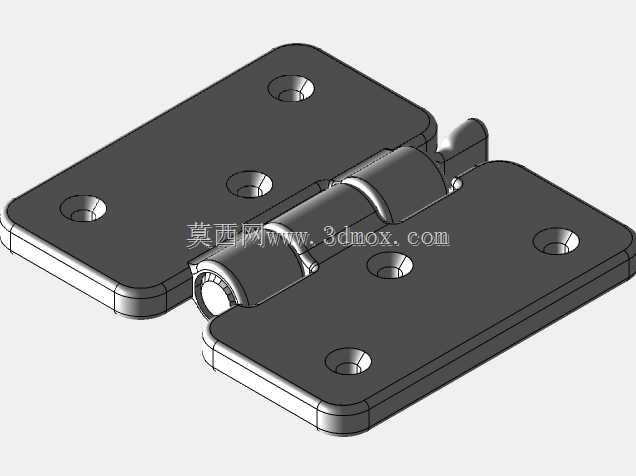

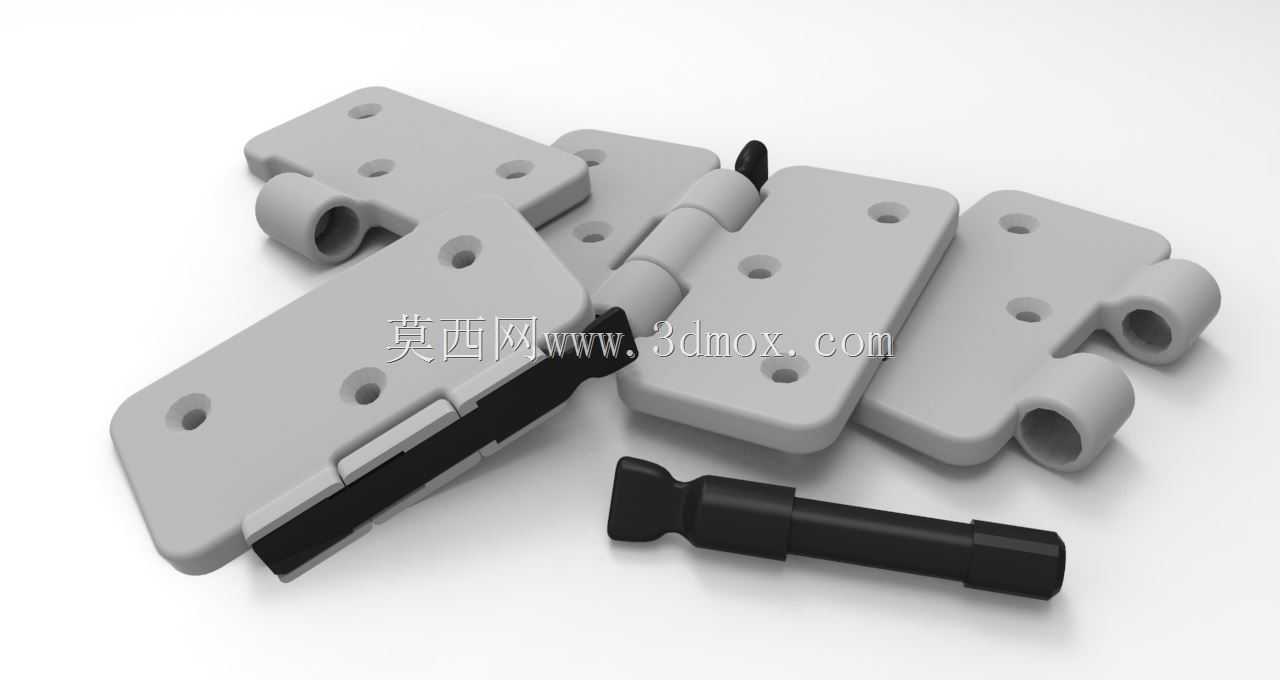

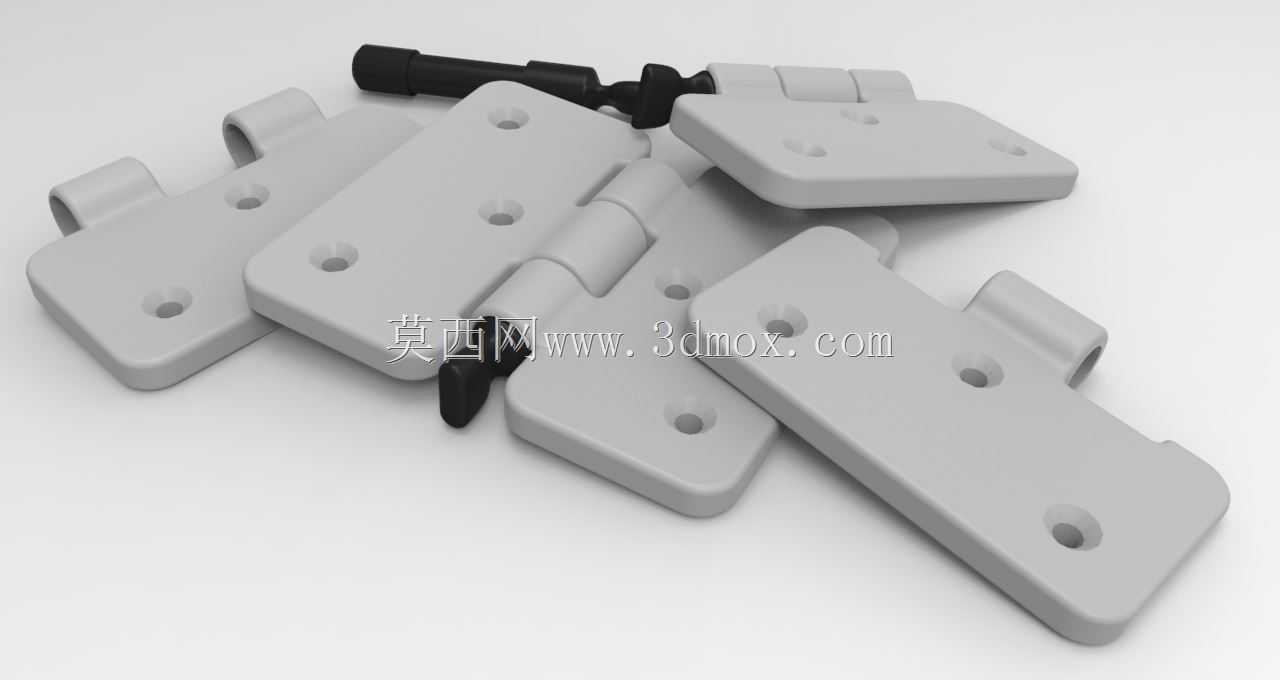

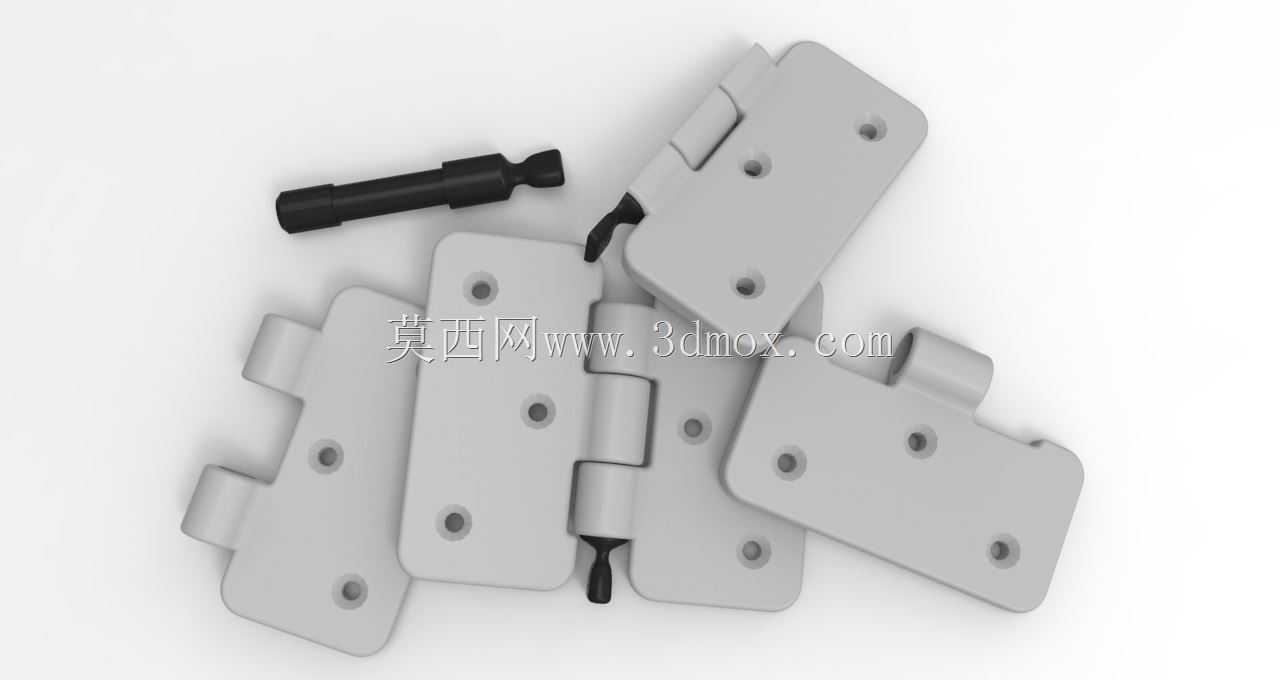

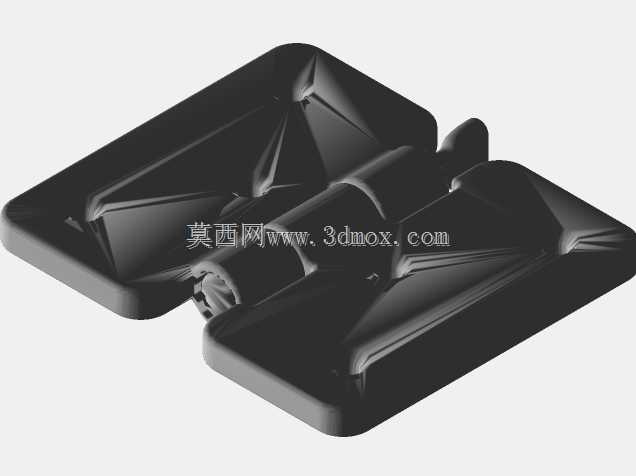

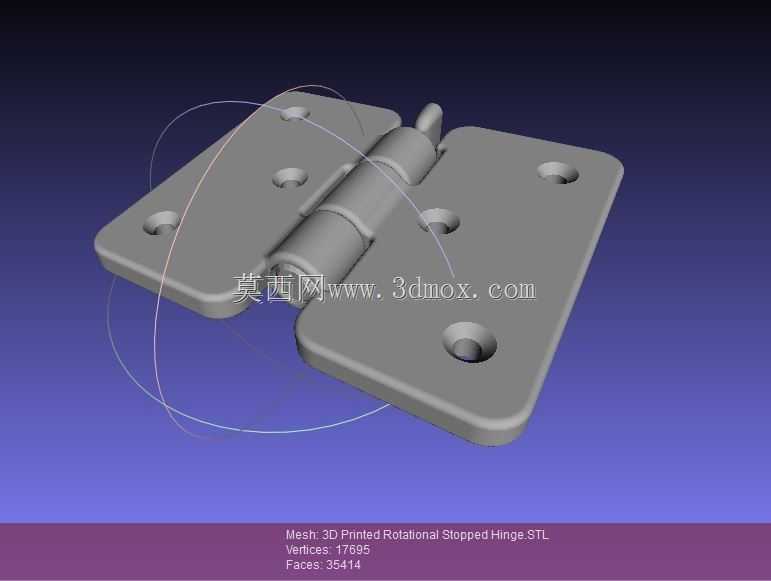

这款可锁止旋转铰链主要面向小型家具组装、DIY创客造物、轻型展陈支架搭建等场景使用，可作为桌面小翻板、小型储物柜门、可调角度展示托板、手工制作的活动连接结构核心部件，适配ABS、PLA等常见3D打印耗材的自制需求，也可参考结构用于小尺寸木质、塑料板材的活动连接。在实际使用中，它既可以实现普通铰链的绕轴旋转开合功能，还能在0到90度的常用开合角度范围内任意位置锁止固定，解决了普通小型铰链无法悬停、需要额外支撑结构才能维持打开角度的痛点，比如用作小型桌面阅读架的连接结构时，可根据阅读需求调整托板倾斜角度后锁止，无需额外加装撑杆；用作小型收纳盒的盒盖连接时，可让盒盖停在任意打开角度，避免盒盖自动回落夹手或是完全翻开占用过多桌面空间。设计过程中针对普通3D打印铰链易磨损、锁止力不足的问题做了结构优化，在铰链的旋转配合位置增设了两组六角形内嵌摩擦面，依靠轴向锁紧时六角面的贴合摩擦力实现角度固定，无需额外加装弹簧、卡珠等复杂配件，所有结构件均可通过桌面级FDM3D打印机一体打印完成，不需要额外装配金属紧固件即可使用，降低了自制门槛。铰链的两个安装翼片分别预留了三个沉头安装孔，适配常用的M3规格螺丝，可直接固定在厚度5mm以上的板材上，旋转轴的配合间隙预留了0.2mm的打印容错量，避免普通桌面打印机打印精度不足导致的轴孔过紧无法转动、或是过松旷量过大的问题。整体结构采用对称式设计，两个安装底座尺寸一致，旋转部位做了圆弧过渡处理，没有尖锐棱角，开合过程中不会夹到使用者手指，锁止操作仅需要沿轴向拉紧铰链的锁紧拨片即可，不需要额外工具，徒手就能完成角度调整与锁止操作，松开拨片即可恢复自由旋转状态，操作十分便捷。铰链的整体外形紧凑，安装后突出板材表面的厚度不超过12mm，不会因为结构过于突兀影响安装后的整体美观度，适配小型化、轻量化的连接需求，在日常使用中可承受1kg以内的垂直载荷，满足小型家具、DIY作品的连接承重要求。
