3D打印嵌入式多转轴柔性合页结构

这款3D打印成型的合页结构，主要面向轻量化快装连接场景，可广泛应用于小型收纳柜体、桌面模块化置物架、3D打印自制教具外壳、创客DIY项目的活动连接部位，替代传统需要螺丝组装的金属合页，省去额外采购标准件、打孔攻丝的工序，尤其适合小批量定制化的非金属构件连接需求，在桌面级3D打印制作的功能性原型、家用自制小家具、文创展示装置的活动结构中能发挥极佳的适配作用。

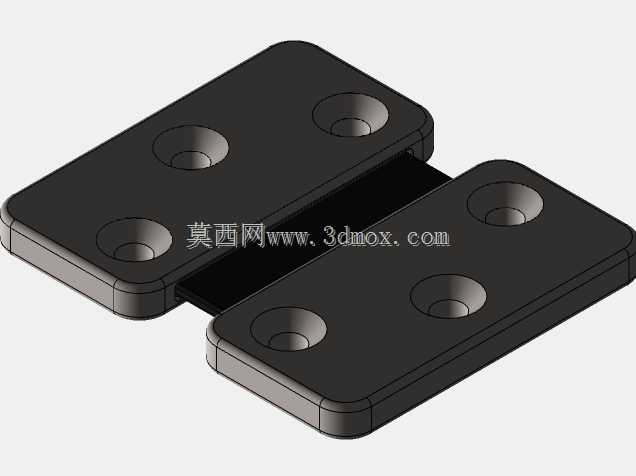

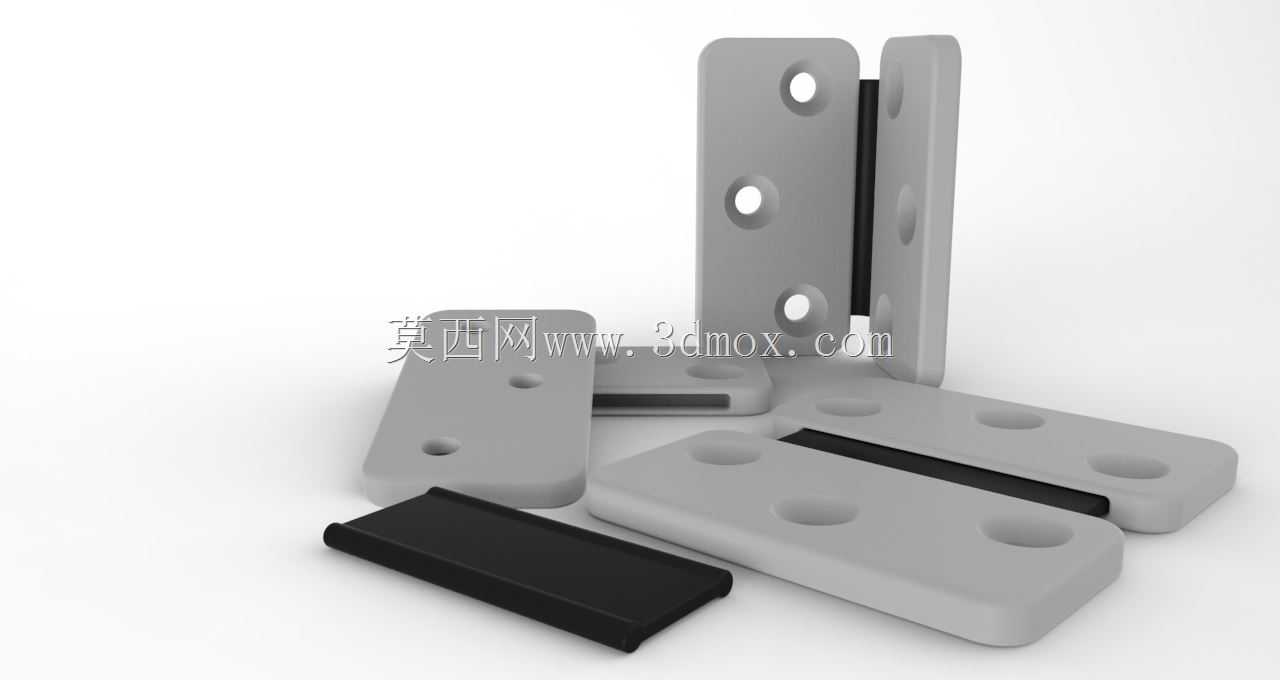

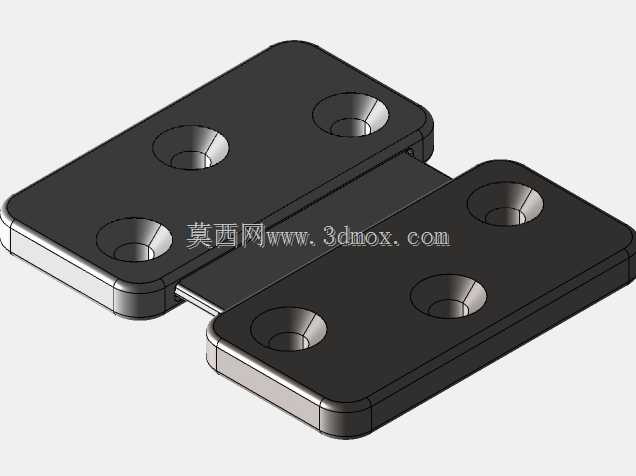

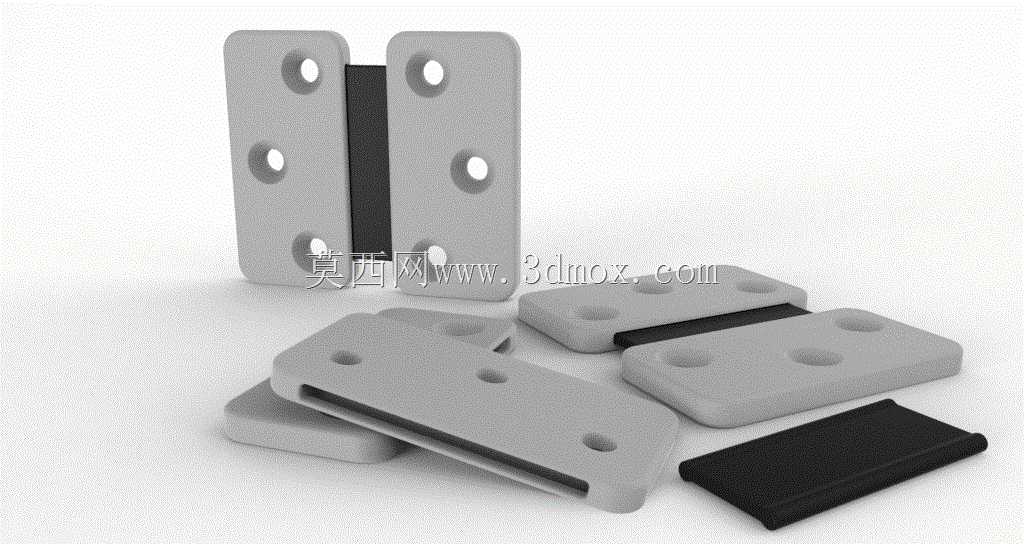

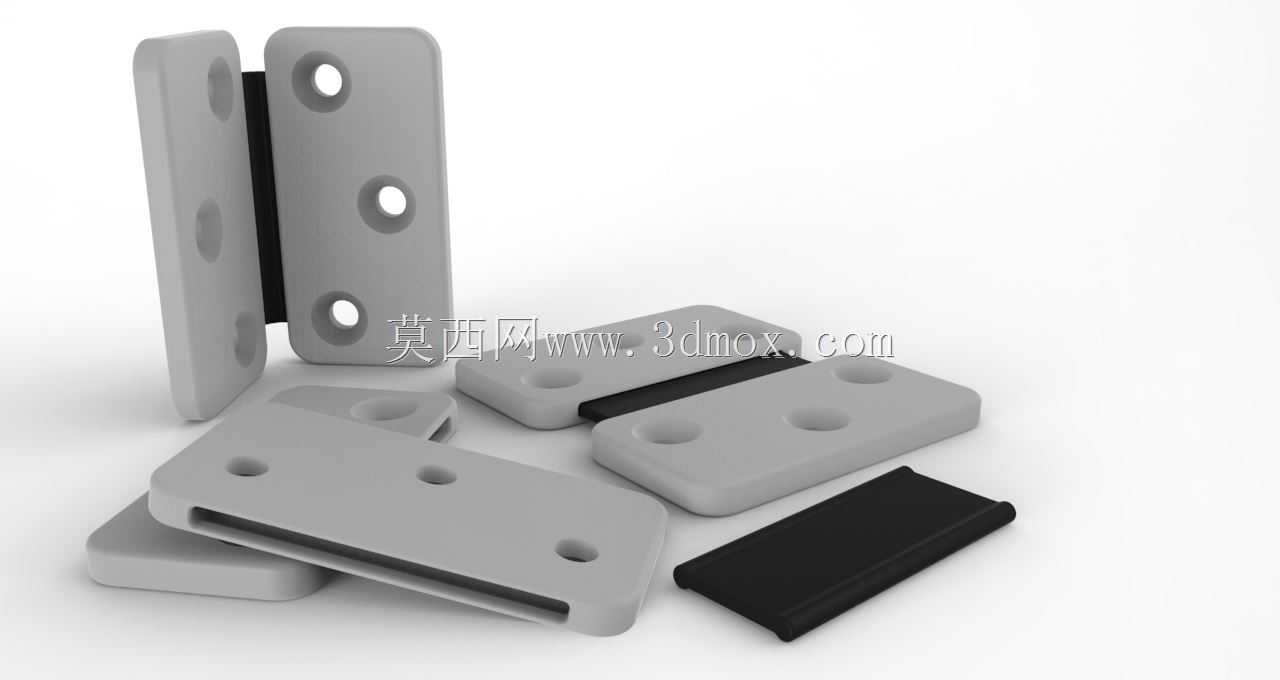

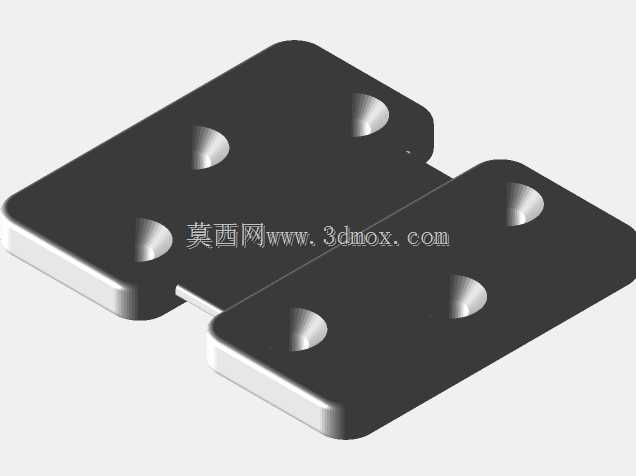

整套合页分为主锁轮廓的灰色硬质基材部分与黑色柔性支撑部分，硬质部分承担结构连接的强度支撑，柔性部分作为活动转轴的缓冲与限位介质，无需额外加装金属销轴即可实现转动功能。设计上采用了嵌入式咬合结构，硬质合页片上预留的定位孔可配合螺丝完成与安装面的固定，合页片与柔性连接段采用互锁卡槽结构，打印完成后无需额外粘接或紧固件组装，直接拼接即可形成完整的转动副，大幅降低了组装难度。

该合页的单片硬质页片尺寸为60mm×30mm×6mm，主连接段的厚度为2mm，柔性支撑段与硬质页片之间预留0.2mm的活动间隙，既保证转动过程中不会出现卡滞，也能避免间隙过大导致的连接松动问题。区别于传统单转轴合页仅能实现单平面转动的局限，这款结构内置三个旋转轴，配合柔性材质的形变特性，不仅可以完成主轴方向的180度开合，还能在小范围内实现侧向的角度偏转，适配安装面存在微小角度误差的场景，降低安装时的对位精度要求。

材质适配方面，硬质部分可选用常规PLA、ABS等刚性3D打印材料，满足日常使用的结构强度需求，柔性支撑部分选用柔性打印耗材，兼顾转动部位的耐弯折性能与缓冲效果，整套结构可直接通过桌面级FDM3D打印机一次打印分体部件后拼接完成，无需复杂的后处理工序，打印完成后去除支撑即可直接投入使用，非常适合创客快速制作功能性活动连接结构，也可作为小型非金属设备的检修门、翻盖结构的连接件使用，在低载荷的活动连接场景下，能有效减少组装零件数量，提升整体结构的一体化程度。
