20系列欧标槽式工业铝型材结构设计

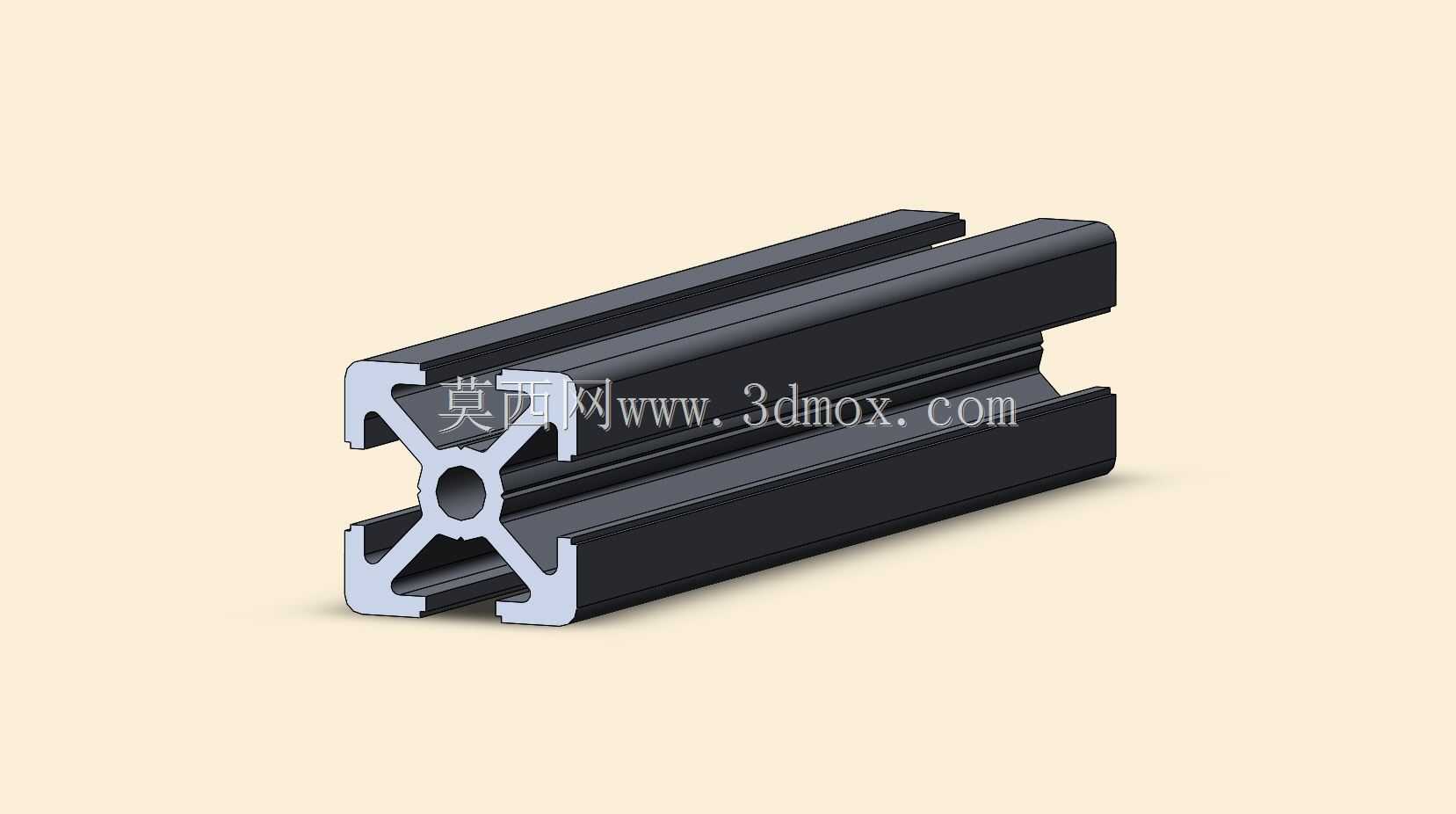

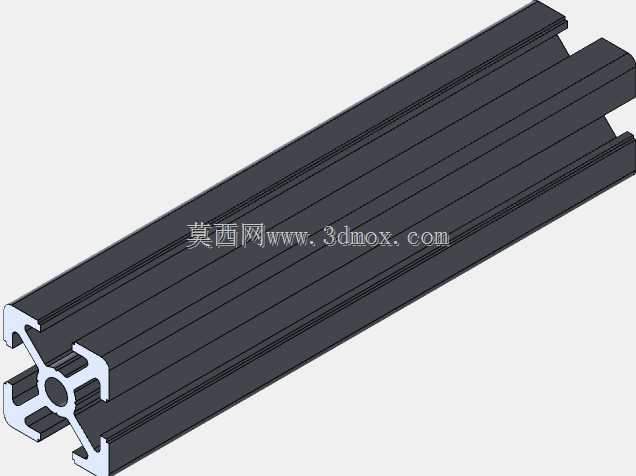

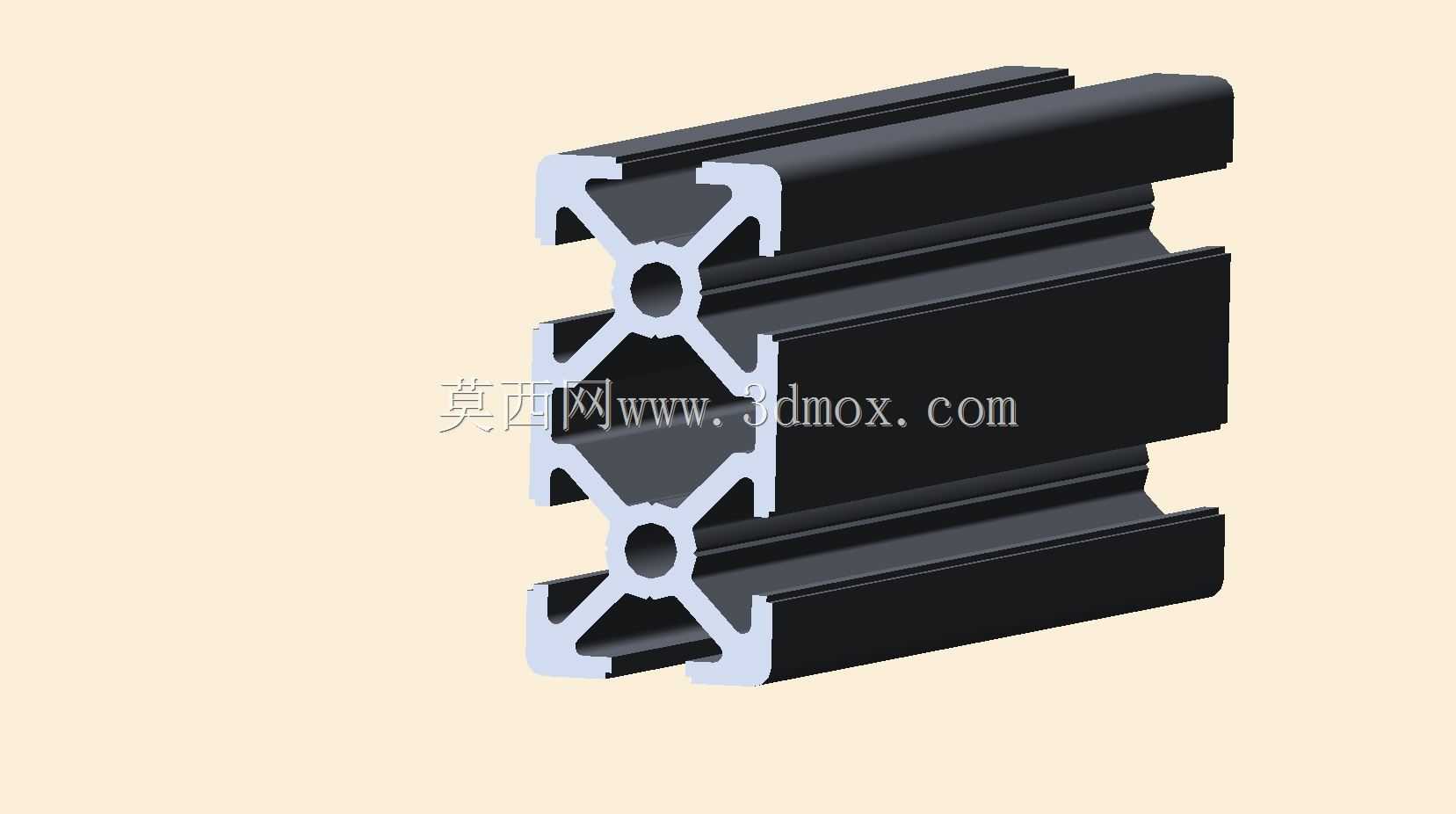

这款20规格的槽式工业铝型材，是轻型自动化设备机架搭建场景中应用极广的基础构件，日常多用于桌面级小型检测设备外框、实验室小型实验台支架、3D打印设备机身框架、电子产线小型工位操作台、轻型物料周转挂架等对整体载荷要求不高，但对框架拼接精度、外观整洁度有明确要求的场景。区别于大规格重载铝型材，这款20系列型材主打轻量化快装属性，单米重量控制在极低区间，不会给承载基面带来额外负重压力，同时型材本身的铝合金材质经过阳极氧化表面处理，日常使用中不易积灰、不易被常规车间油污腐蚀，长期使用也能保持外观整洁，无需额外做表面喷涂处理。从截面设计来看，这款型材采用对称式四槽口布局，中心设置十字形加强筋结构，中心预留的圆形空腔既可以作为穿线通道容纳设备的信号线缆、低压供电线路，让框架内部走线完全隐藏，避免线缆外露带来的剐蹭风险与杂乱观感，也能在需要加装气路管路时容纳小型气管，适配气动工装的布设需求。四个方向的T型槽口尺寸完全统一，适配同规格的标准T型螺栓、法兰螺母，拼接过程中不需要对型材做额外的焊接、打孔加工，只需要将配套紧固件滑入槽道，搭配对应的角码、端盖、脚轮连接件、连接板等标准配件，就能快速完成不同形态的框架组装，后期如果需要调整框架尺寸、增减功能工位，只需要松开对应位置的紧固件就能重新拆装调整，材料可以反复利用，不会像焊接钢架那样一旦成型就无法改动，大幅降低了设备迭代改造成本。在安装边界上，这款型材的截面外轮廓尺寸为20mm×20mm，槽口宽度适配行业通用的M4、M5规格紧固件，单根型材的标准长度可以根据实际搭建需求裁切，拼接时相邻型材的垂直拼接精度可以控制在0.1mm以内，完全满足小型自动化设备、桌面工装的安装精度要求。型材的壁厚设计经过载荷校核，在常规静态承载场景下，单跨400mm长度的型材可以稳定承载5kg以内的挂载重量，不会出现明显的挠度变形，完全适配小型设备的框架搭建需求。在实际使用中，这款型材既可以单独作为小型设备的主体框架材料，也可以和同系列2040规格的铝型材搭配使用，用2020型材做框架的竖向支撑、横向连接杆件，用2040型材做需要更高承载能力的台面支撑梁，灵活组合出不同承载等级的框架结构，适配不同场景的使用需求。同时型材的槽道设计自带定位功能，安装外置的传感器安装座、小型导轨、物料挂钩、线槽、拖链等配件时，只需要将配套的螺母滑入槽道，调整到对应位置锁紧即可，不需要额外做定位打孔，大幅缩短了设备框架的组装周期，也降低了现场加工的难度，即使没有专业加工设备，也能完成高精度的框架搭建工作。
