适用于3D打印的车门紧固铰链结构

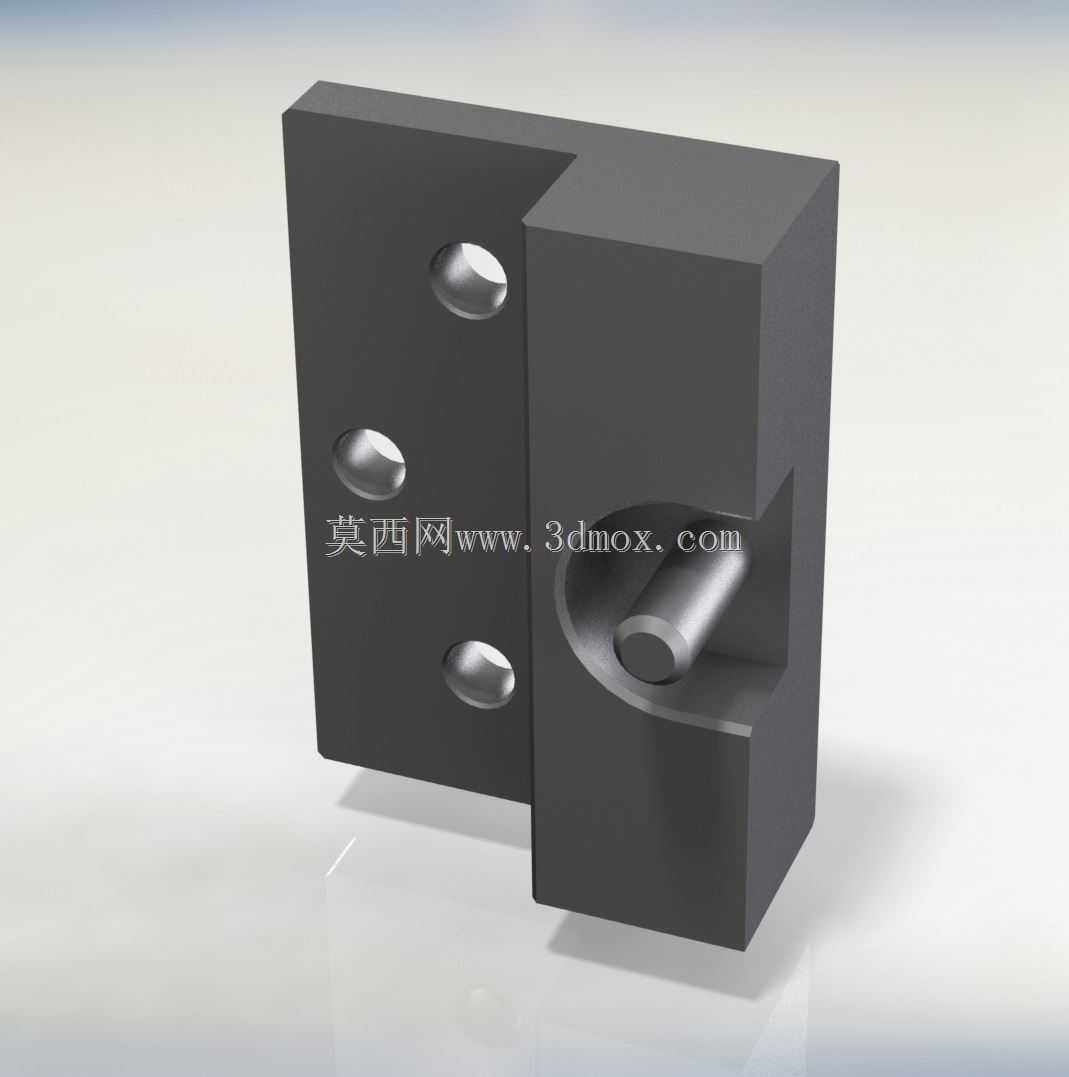

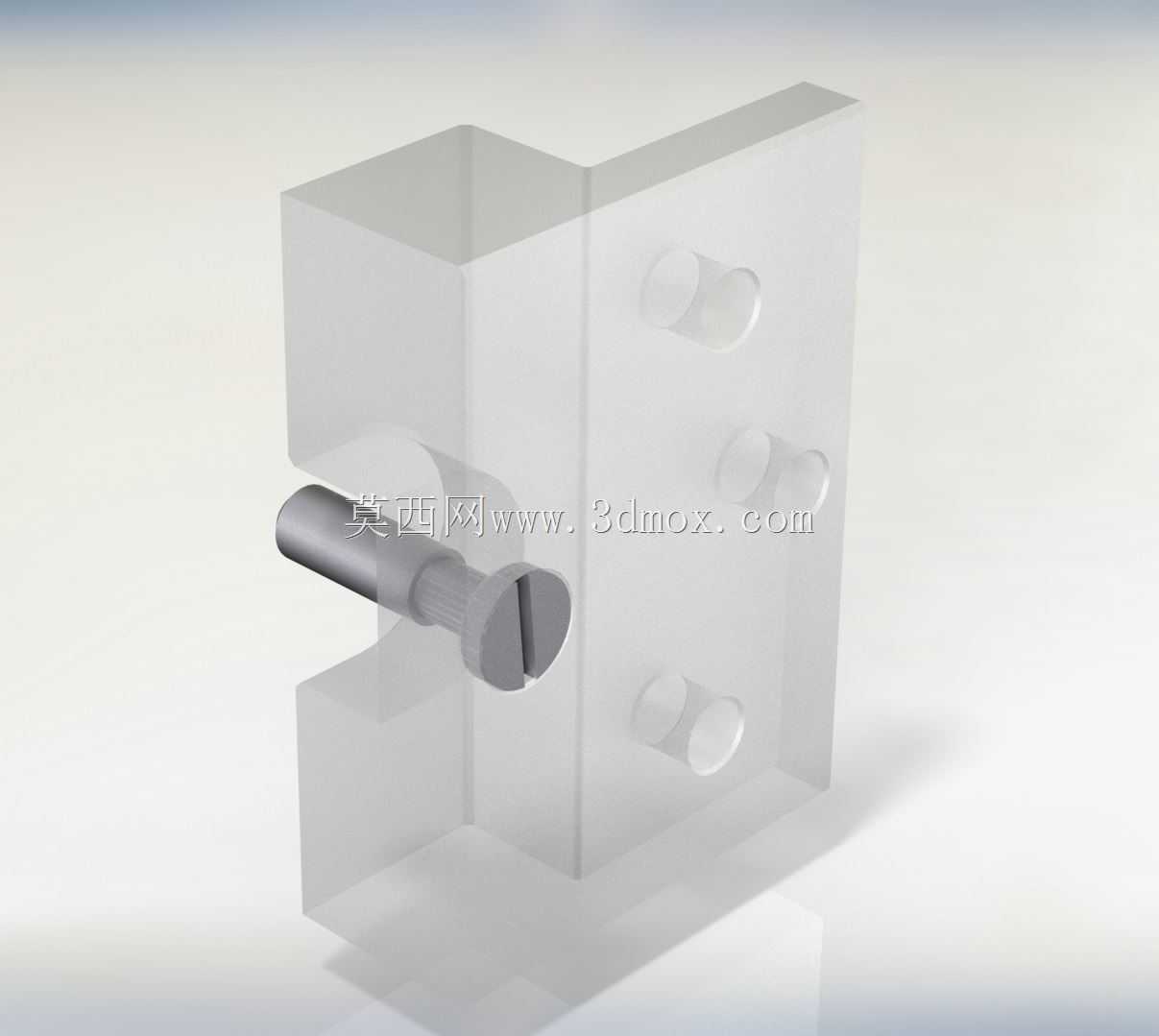

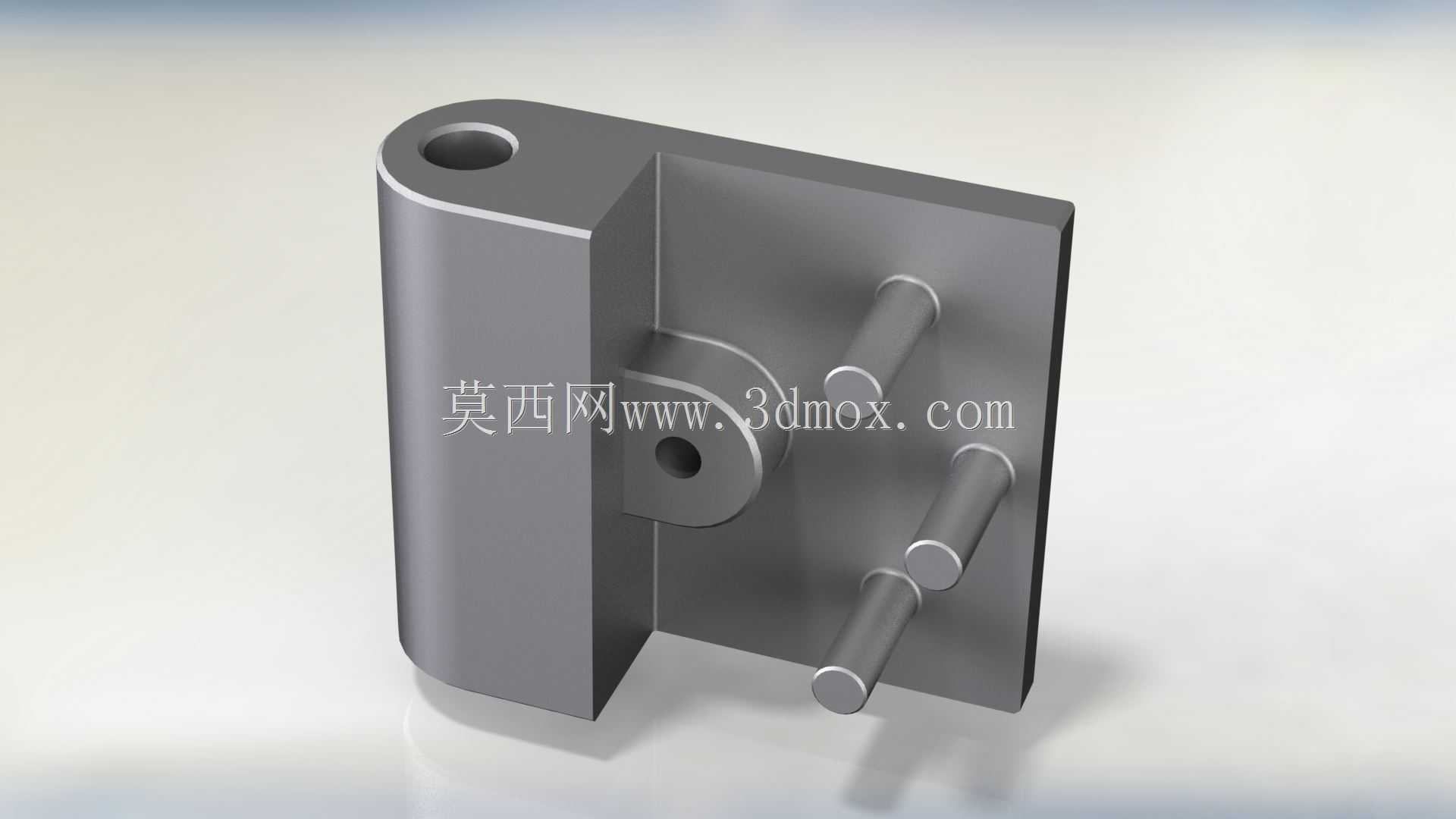

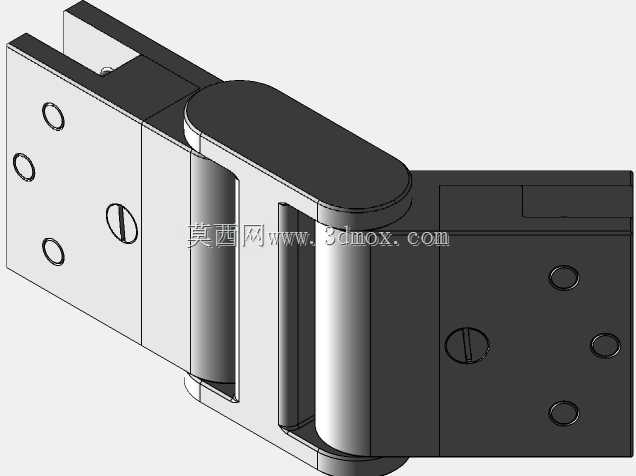

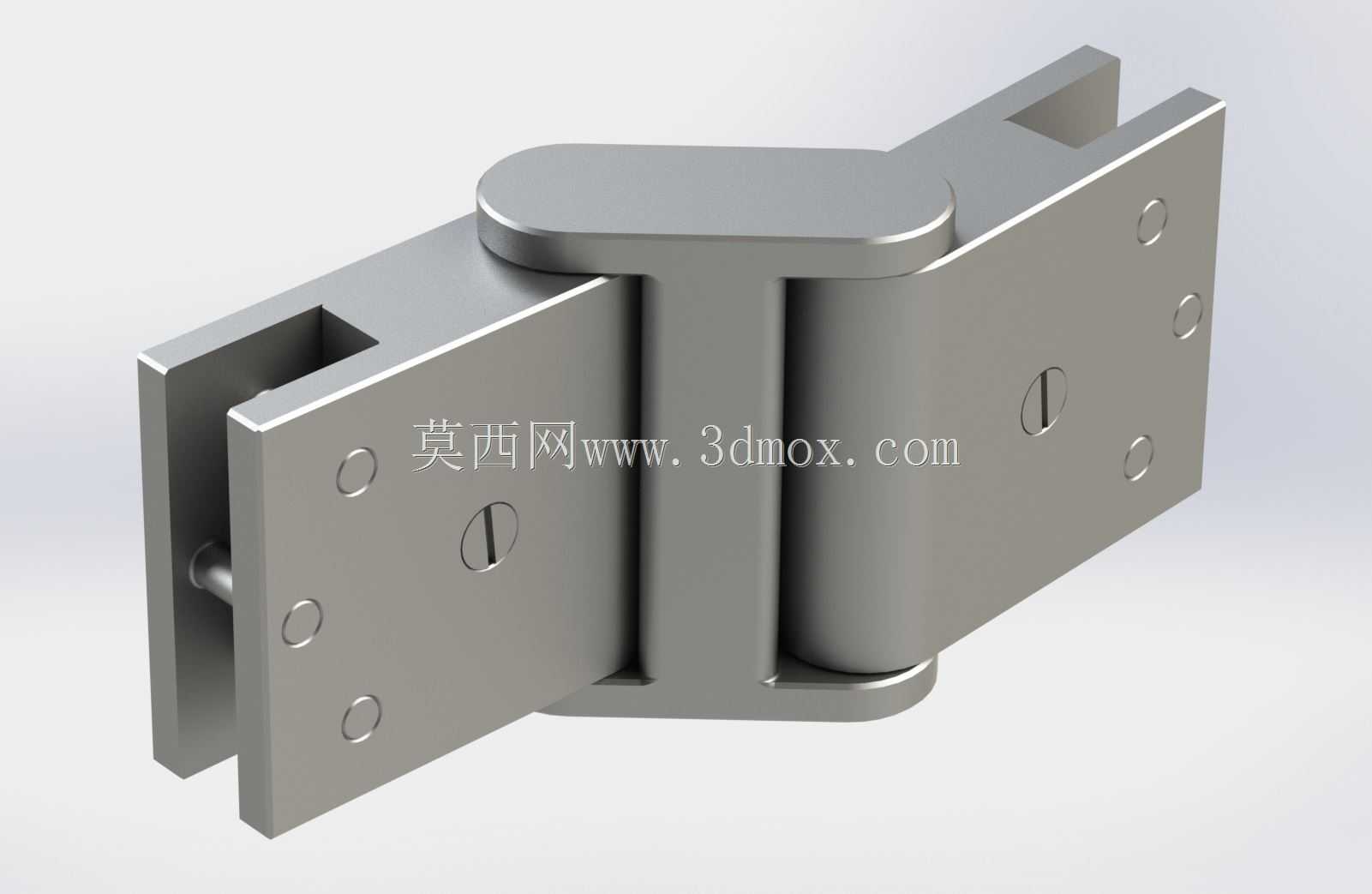

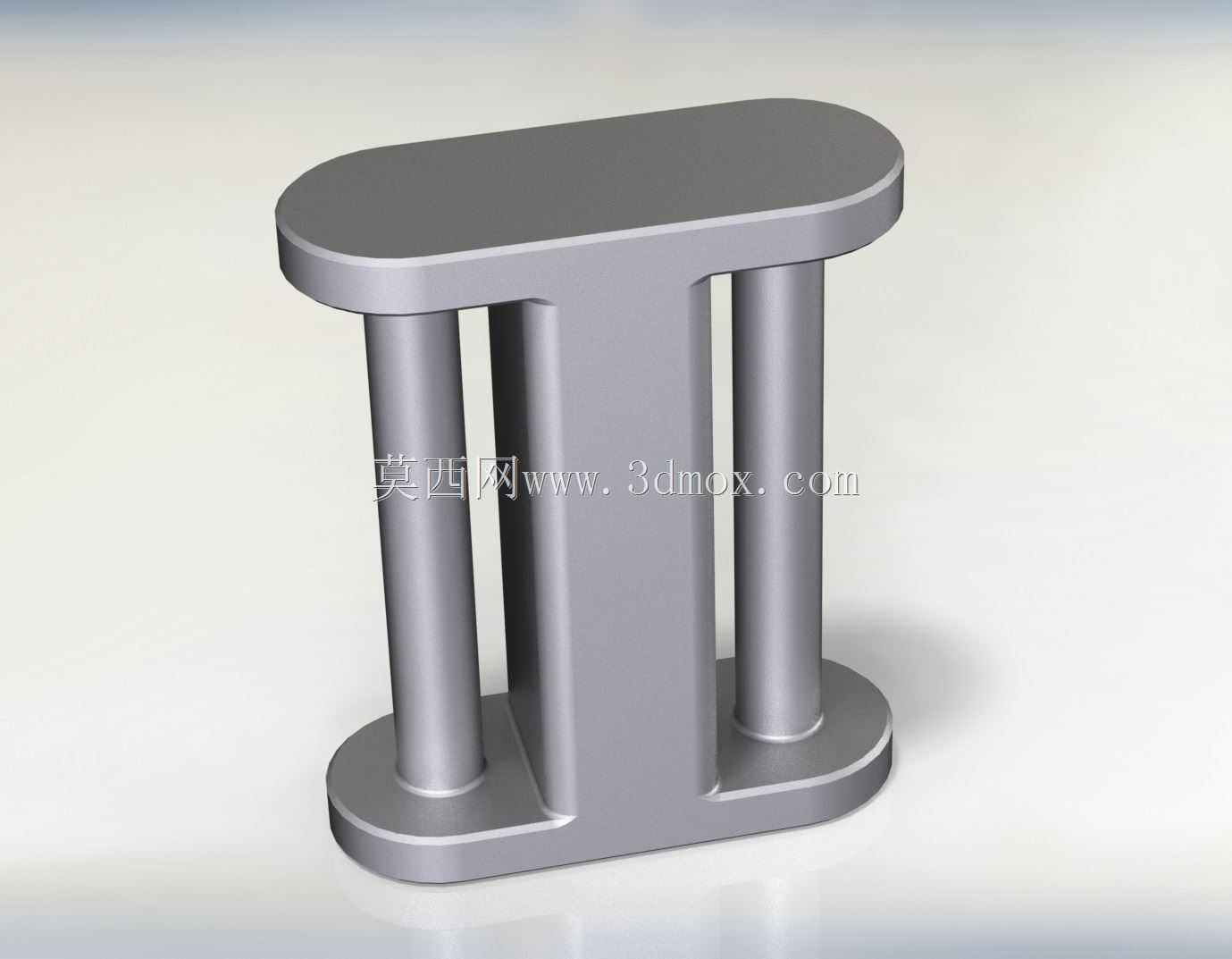

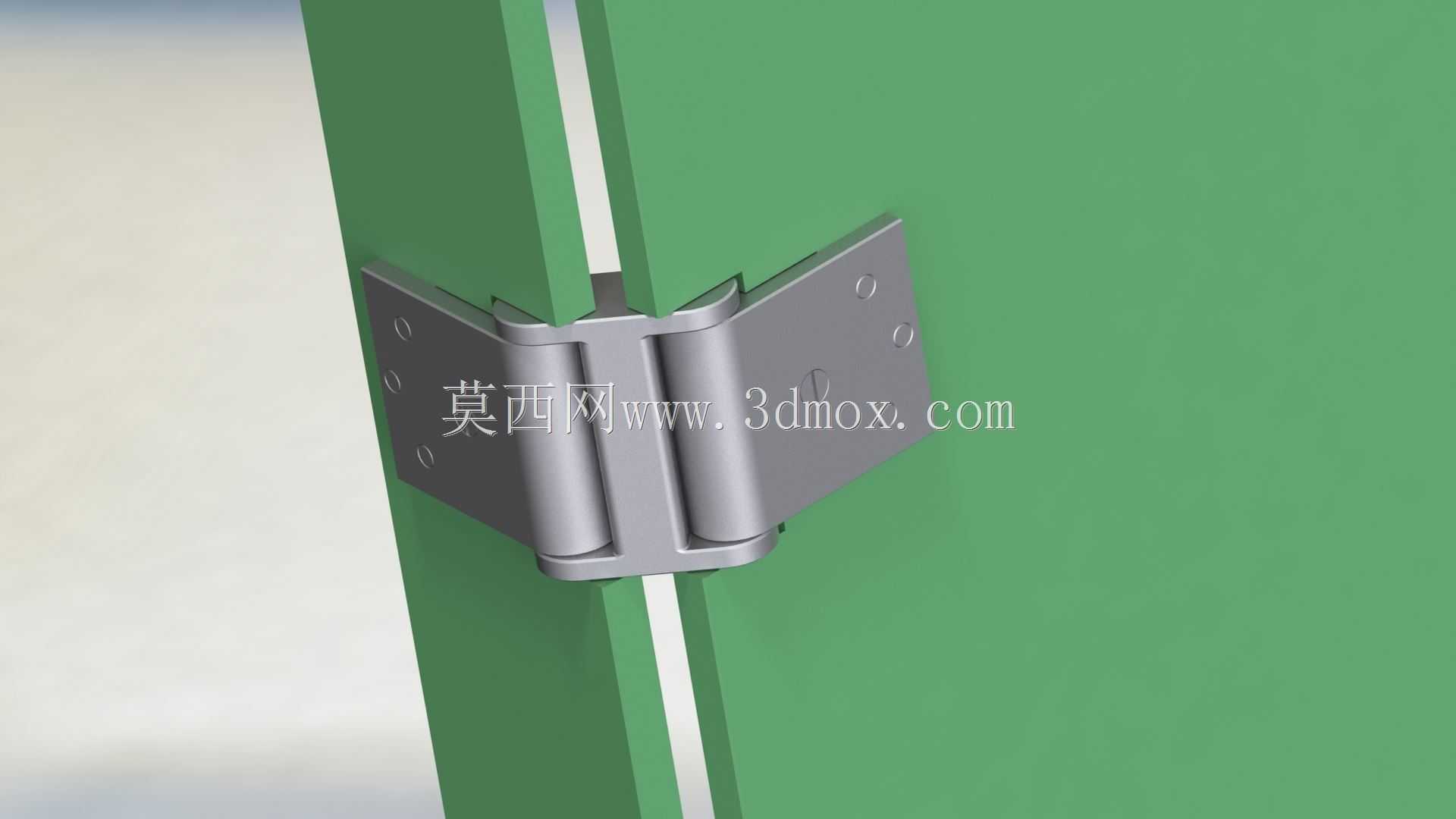

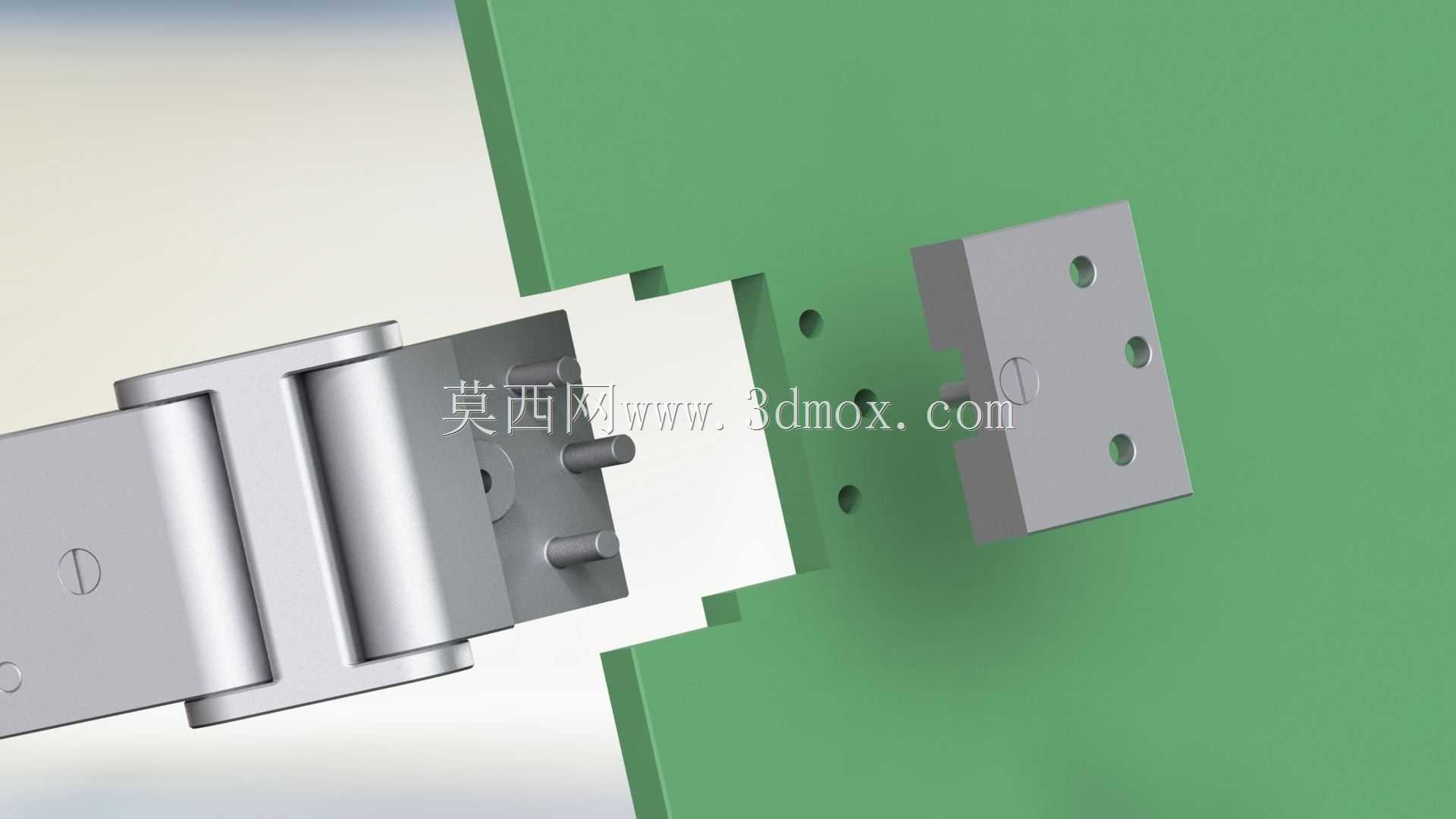

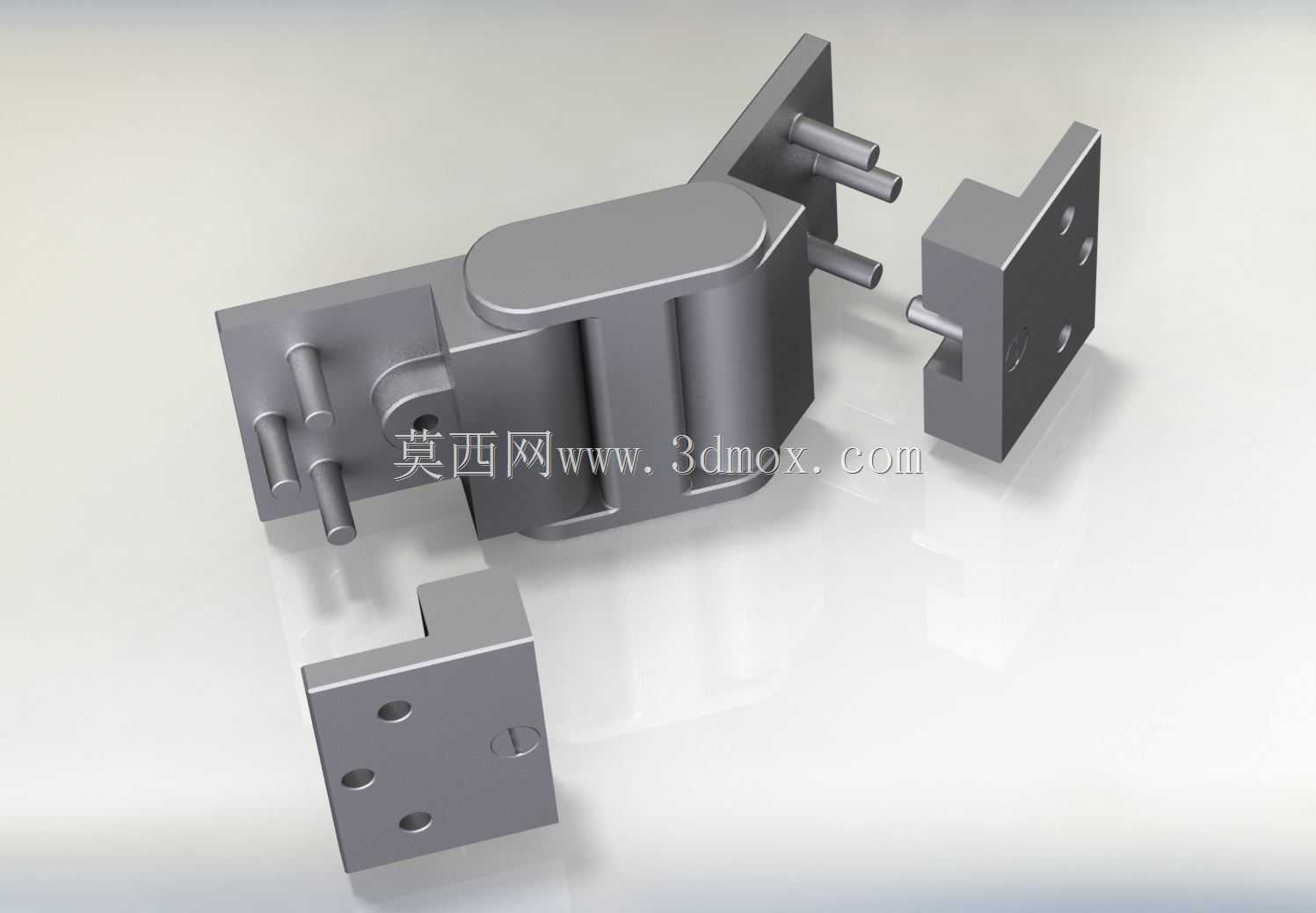

这款铰链是专门面向增材制造工艺设计的车门连接构件，主要应用在小型定制化改装车辆、特种作业舱门以及非标准开合结构的场景中，替代传统冲压焊接成型的合页部件，尤其适合小批量定制、单件改装的生产需求，无需开模即可完成制造，大幅缩短定制配件的交付周期。在实际使用场景中，该铰链承担车门与车体框架之间的活动连接功能，既要支撑车门的整体重量，保证车门绕转轴顺畅开合，又要在车辆行驶过程中承受颠簸带来的交变载荷，避免车门出现松动、异响或者移位的问题，同时中间的锁紧螺钉结构可以在安装完成后将铰链转轴位置牢牢锁死，防止长期使用后转轴出现轴向窜动，提升连接结构的稳定性。从功能特性来看，这款铰链没有采用传统合页的可拆卸销轴结构，整体通过3D打印一次成型，转轴部分与两侧安装板为一体化打印的活动配合结构，无需后续装配即可实现转动功能，两侧安装板上预留了对应规格的沉头螺钉安装孔，安装时可以直接通过螺钉将一侧板固定在车体门框的安装基准面上，另一侧板固定在车门对应的安装位置，中间的锁紧螺钉在安装调试完成后拧紧，将转轴与夹具体位置锁固，除非施加足够的拆卸外力，否则正常使用过程中不会出现松脱，有效避免了传统销轴合页容易出现销轴脱出、丢失的问题。在设计思路上，这款铰链充分考虑了3D打印的工艺特性，整体结构没有设计需要支撑的悬空锐角结构，打印时可以减少支撑材料的使用，降低后处理的工作量，同时转轴部分的配合间隙经过专门优化，既保证打印完成后可以顺畅转动，又不会出现间隙过大导致的晃动问题，两侧安装板的厚度经过载荷校核，能够承受常规小型车门的自重与开合冲击力，安装板上的螺钉孔位置按照常用改装车门的安装孔位布局设计，能够适配多数非标准定制车门的安装需求。从安装边界来看，这款铰链的整体外形为对称式块状结构，安装时需要在门框与车门上预留出对应厚度的安装空间，两侧安装板的贴合面需要保证平面度，避免安装后出现应力集中导致铰链转动卡滞，螺钉孔的位置距离安装板边缘留有足够的安全距离，保证螺钉拧紧后安装板不会出现开裂问题，转轴的转动角度覆盖常规车门的开合行程，能够满足日常使用的开合角度需求，不会出现转动干涉的情况。
