冲击式水轮机双斗叶水斗结构设计

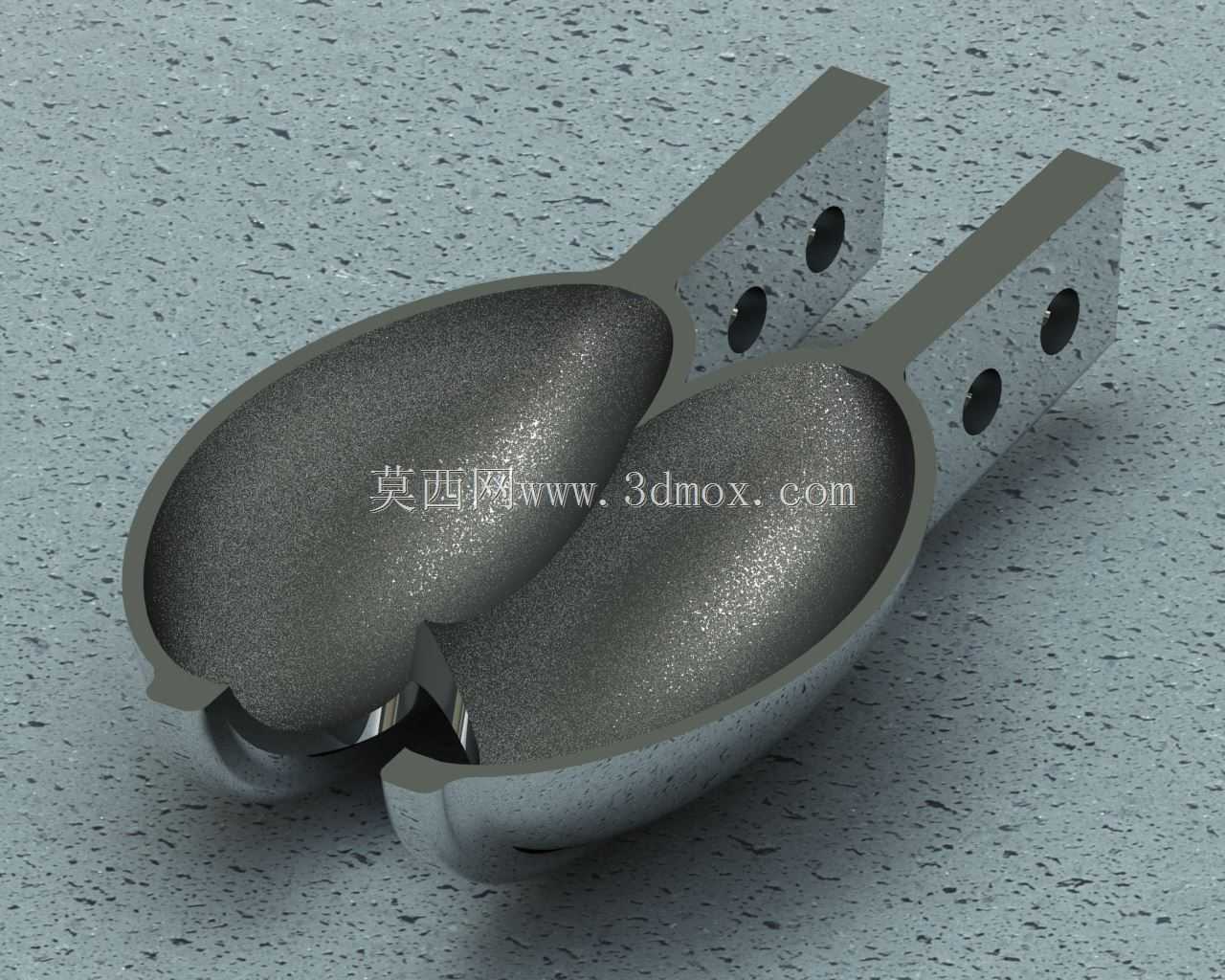

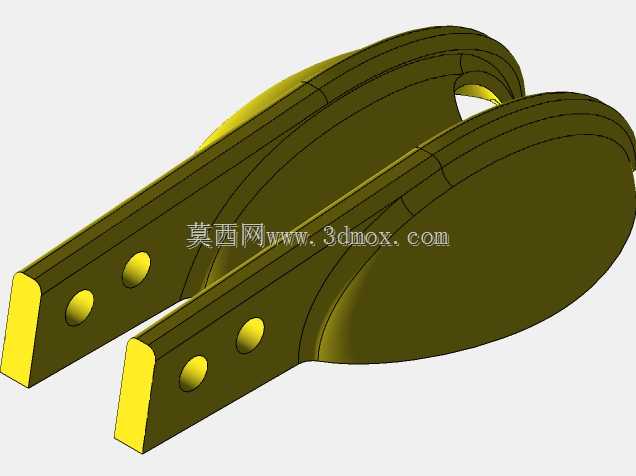

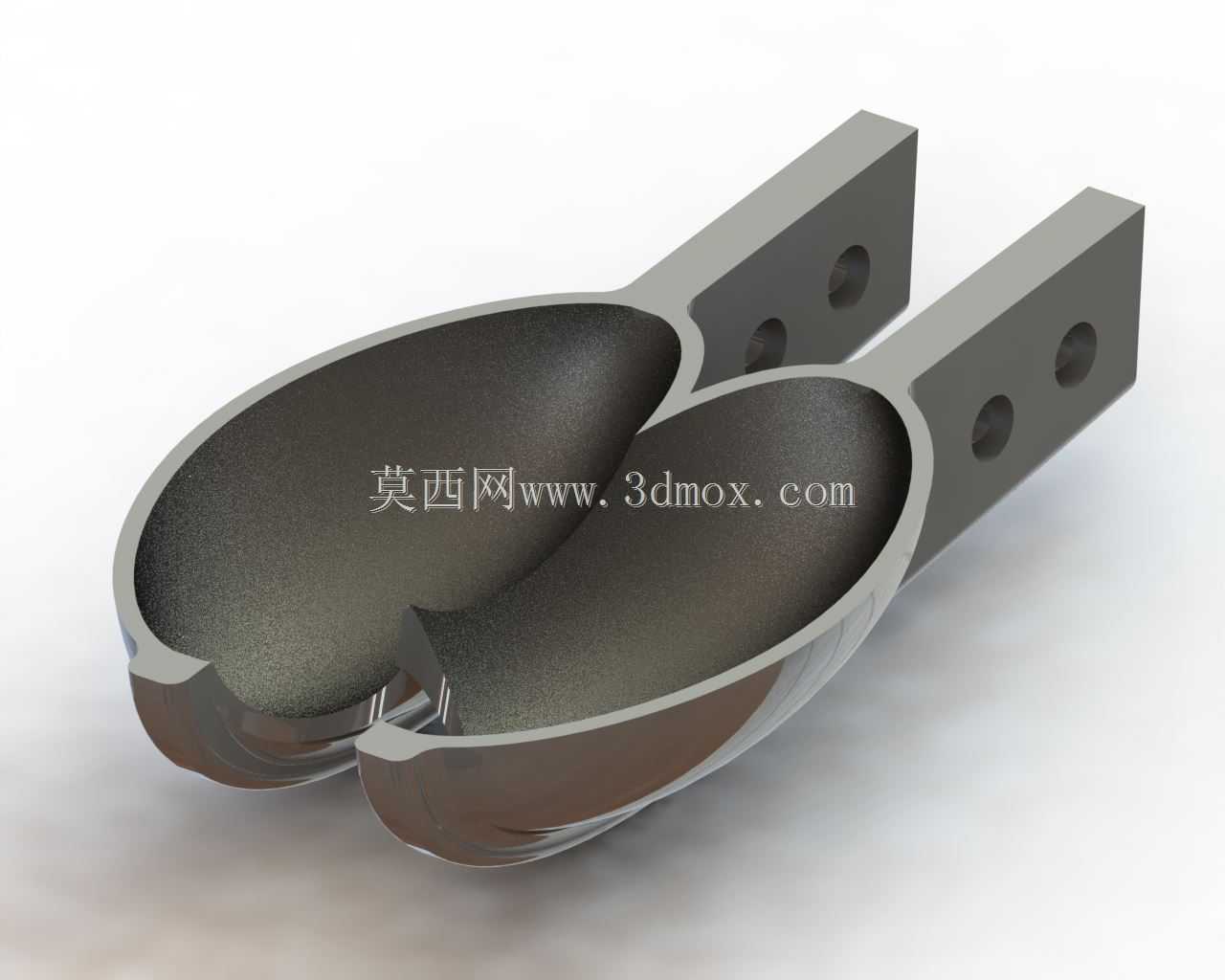

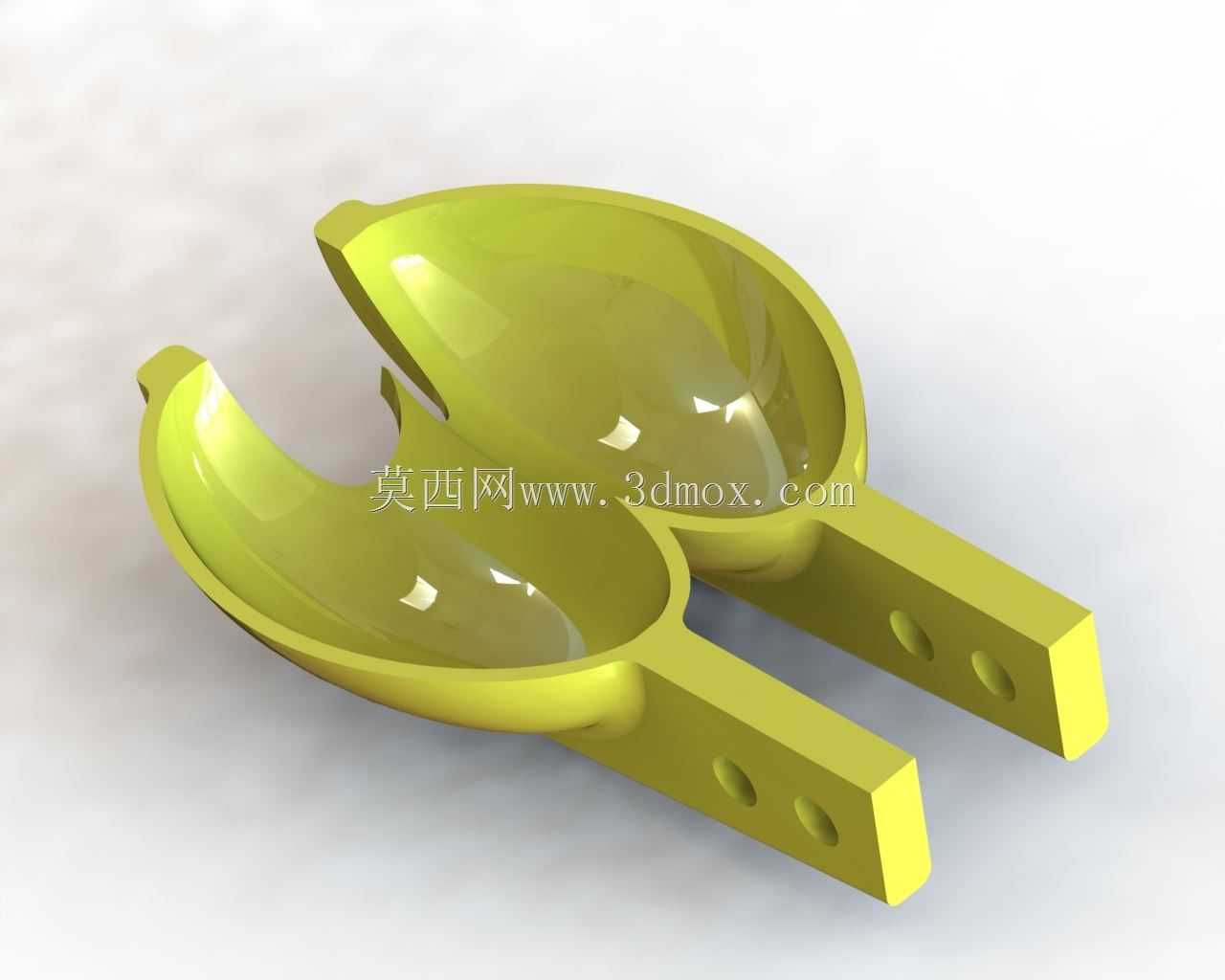

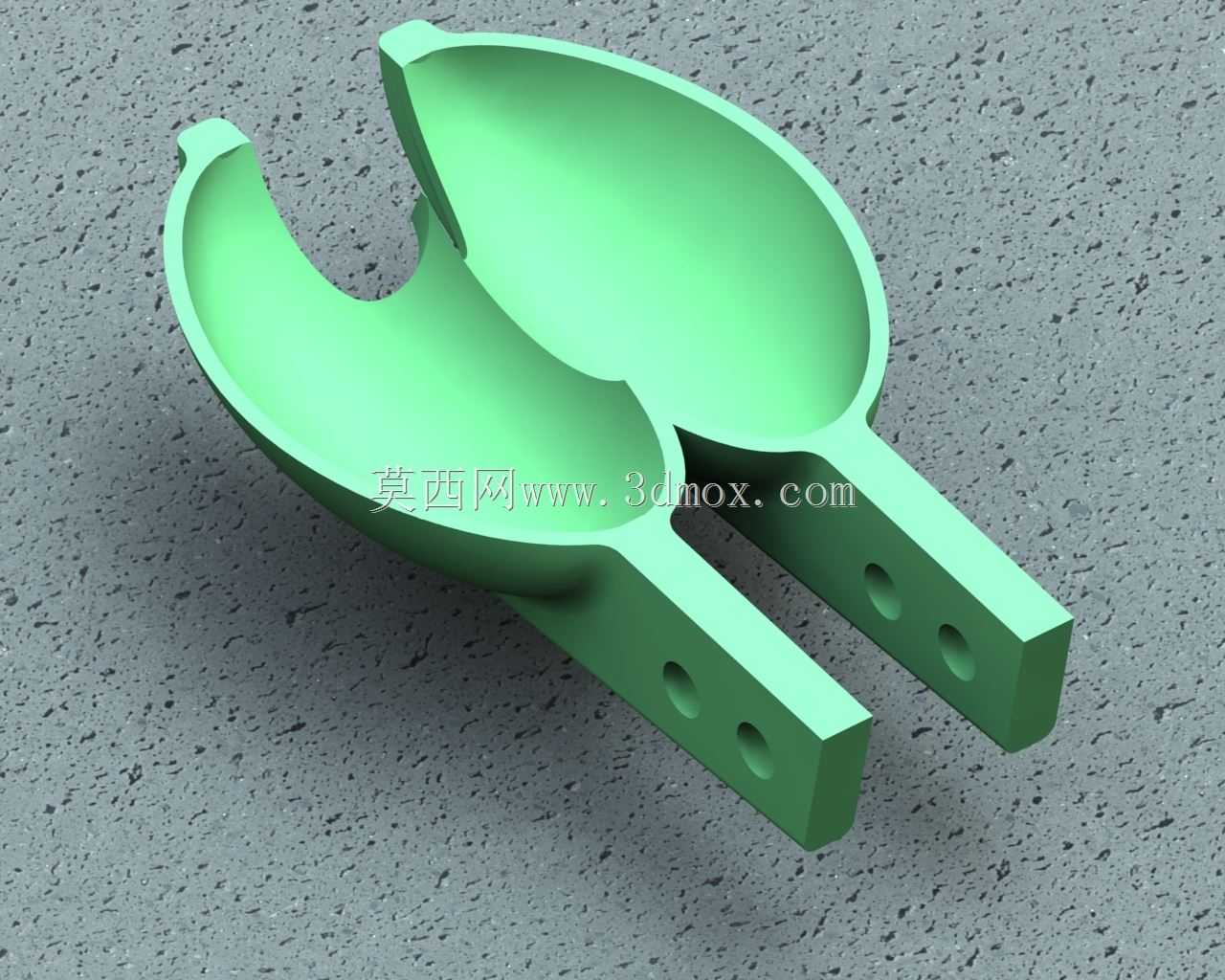

该结构为冲击式水轮机的核心做功部件，也就是双联体水斗叶片，主要应用在中小型冲击式水力发电机组的转轮总成上，承担着将高压高速水流的动能转化为转轮旋转机械能的核心作用，是冲击式水轮机实现能量转换的关键过流部件。在实际电站运行场景中，来自压力管道的高速射流会精准冲击到水斗的内凹工作面，通过水流在斗叶内的平顺转向完成动量交换，带动整个转轮做定轴旋转，进而驱动发电机输出电能，这类双联体斗叶结构常应用在卧式双喷嘴冲击式水轮机组上，相比单斗结构能更好匹配双喷嘴交替射流的做功节奏，提升机组整体运行的平稳性。从功能特性来看，该斗叶采用对称双斗联体设计，两个水斗的内凹曲面做了顺滑的流线型过渡，能够最大程度降低水流在斗面的流动阻力，减少水力损失，斗叶出水边缘做了薄化切边处理，可避免做功后的水流干扰相邻斗叶的进水状态，降低尾水回流带来的能量损耗。连接柄部分为等截面方条状结构，柄身开设的三个同轴通孔用于斗叶与转轮轮盘的螺栓紧固连接，安装时可通过螺栓预紧力保证斗叶在高速旋转工况下的连接可靠性，避免长期受水流交变冲击出现连接松动。在设计思路上，该斗叶的内凹曲面严格按照水射流的入射角度、出流方向做参数化拟合，保证水流进入斗叶后能平顺转向接近180度反向流出，最大化利用水流的动能，同时对斗叶的壁厚做了等强度优化，在水流冲击应力集中的斗根位置做了圆弧过渡加厚处理，既避免应力集中导致的结构疲劳损坏，又能控制整体重量降低转轮旋转的惯量负载。从安装边界来看，连接柄的截面尺寸与转轮轮盘的安装卡槽尺寸完全匹配，三个安装孔的孔距按照标准转轮的螺栓排布规格设计，安装时斗叶的进水刃口需要与喷嘴射流中心线保持精准的对位角度，保证射流能精准击中斗叶的最优做功区域，两个联体水斗的间距也严格匹配转轮的节距设计，确保转轮旋转过程中每个斗叶都能平顺承接射流，避免出现射流空击或者斗叶干涉的问题。斗叶整体表面做了高光洁度设计，能够减少水流的沿程摩擦损失，同时光滑的表面也能降低水流中泥沙对斗面的磨蚀速率，延长部件在含沙水流工况下的使用寿命。
