航天管路快锁式扶手夹持固定构件

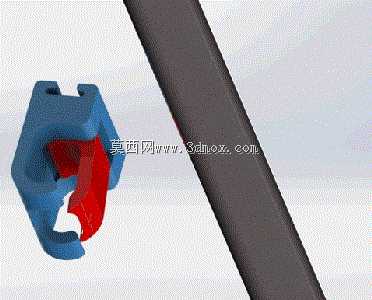

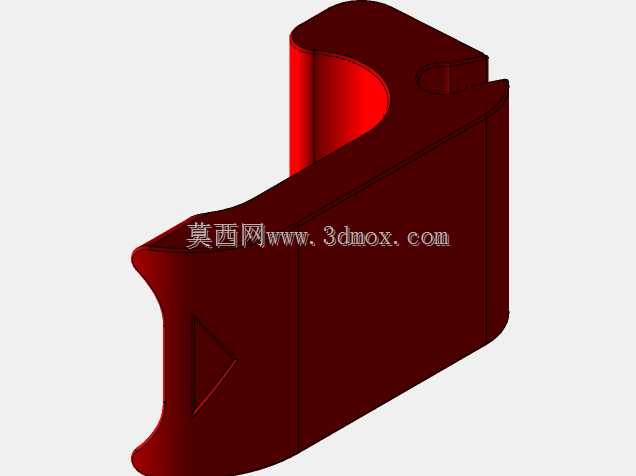

这款夹持构件主要应用于航天在轨作业场景，服务于舱外管路配套的扶手系统，是航天员舱外移动、作业停靠时的关键配套固定部件，也可适配同规格的航天地面模拟训练设备的扶手搭建，在失重环境下为作业人员提供可靠的着力点固定支撑，同时也可用于工业场景中同管径圆管的快速夹持定位，满足临时工装搭建、管线快速固定的使用需求。构件的核心用途是实现圆管状扶手的快速卡装与锁止，无需额外紧固件即可完成与扶手杆的可靠连接，既可以作为独立的夹持点位供人员抓扶借力，也可作为外接设备、作业工具的挂载固定基座，在航天场景中能够大幅降低舱外作业的操作复杂度，减少航天员出舱活动的操作步骤与体力消耗，在地面工业场景中也能适配快速工装搭建、临时管线固定等需要快装快拆的使用需求。产品采用偏心锁止的功能设计，夹持时将夹体以特定角度卡套在圆管外侧，旋转夹体的同时推动内部锁止块动作，锁止块会在偏心结构的驱动下逐步压紧圆管外壁，通过夹体内腔与锁止块的配合抱紧圆管，实现可靠的锁止固定；解锁时仅需将手指放入夹体背面的凹槽内拉动解锁拨片，即可带动锁止块复位，快速松开夹体完成拆卸。夹体的夹持内腔做了适配圆管弧度的曲面设计，能够与圆管外壁充分贴合，增大接触面积降低局部压强，避免夹持过程中对管体外壁造成损伤，同时曲面贴合也能提升夹持的摩擦力，防止受力时夹体出现滑动偏转；锁止块采用高摩擦系数的材质接触面，进一步提升锁止后的防滑能力，即使在承受较大侧向拉力的情况下也不会出现松脱。夹体整体采用紧凑型的外形设计，外部无突出的尖锐棱角，避免在航天作业场景中剐蹭航天服或设备线缆，整体轮廓做了圆弧过渡处理，抓握时的触感更友好。夹体的夹持内径适配标准规格的航天扶手圆管，安装时无需在管体上做任何打孔、焊接等预处理，可在管体的任意位置完成卡装固定，安装位置可根据实际使用需求灵活调整，没有固定的安装点位限制；夹体自身的外部轮廓尺寸控制在单手可操作的范围内，佩戴航天服手套也可顺利完成夹持与解锁操作，夹体背面的解锁凹槽尺寸适配戴手套后的手指操作空间，操作时无需精准对位即可顺利触发解锁动作。夹体的结构采用分体式组装设计，主体承载结构与锁止块采用不同的材质搭配，主体部分承担主要的结构载荷，保证夹持后的结构强度，锁止块承担摩擦锁止的功能，兼顾结构强度与锁止可靠性，整体结构没有复杂的传动部件，活动部件数量少，在极端温度、真空环境下也能稳定工作，不会因为环境因素出现卡滞失效的问题。
