扭转式铰链弹簧装置SolidWorks设计模型

本模型为扭转式铰链弹簧装置，建模全程在SolidWorks平台完成，首先通过草图绘制确定安装基座的轮廓尺寸，采用拉伸凸台命令生成带卡槽的块状基座主体，预留弹簧安装的圆柱轴位结构，保证基座与弹簧的装配定位精度。弹簧部分采用螺旋线扫描路径生成，根据扭力需求设定弹簧圈数、线径与中径参数，弹簧两端的伸出臂通过3D草图调整弯折角度，精准匹配基座卡槽的安装位置，装配时添加同轴心、面重合等配合约束，确保弹簧扭转动作无干涉。

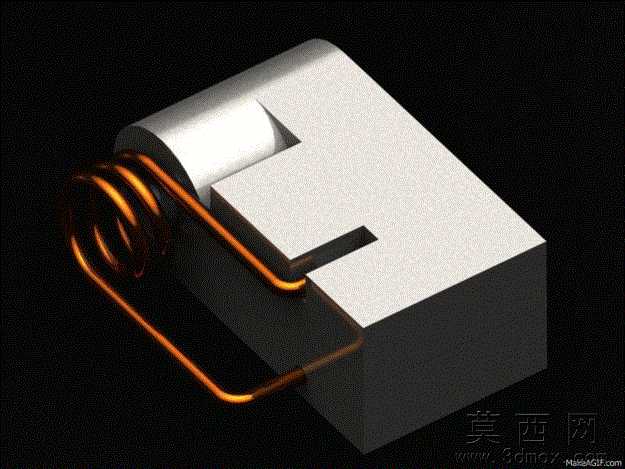

渲染阶段对不同部件赋予差异化材质，基座采用磨砂哑光金属材质，模拟冷轧钢冲压件的表面质感，弹簧部分赋予橙铜色金属材质，添加环境反射效果突出弹簧的金属光泽与弯折轮廓，背景采用纯黑底色搭配定向打光，清晰展现弹簧与基座的装配关系与结构细节。

结构原理上，该装置依靠扭转弹簧的弹性形变提供复位扭力，当铰链发生转动时，弹簧伸出臂随基座卡槽产生角度偏转，弹簧圈蓄积弹性势能，在外力撤销后带动铰链自动复位，可适配不同开合角度的门窗铰链场景，通过调整弹簧线径、圈数可适配不同扭力需求的安装场景。

软件兼容方面，模型原生为SolidWorks2011版本制作，可兼容SolidWorks2010及以上版本打开编辑，同时支持导出STEP、IGS等通用三维格式，适配UG、ProE等主流三维设计软件，方便不同软件平台的设计师调用修改。

研发教学应用层面，该模型可作为门窗五金配件研发的参考原型，帮助设计师验证扭转弹簧在铰链结构中的扭力匹配效果，也可作为SolidWorks软件教学的实操案例，用于讲解螺旋扫描、装配配合、材质渲染等操作技巧，同时适合机械原理课程中扭转弹簧应用的演示教学，帮助学习者理解弹性复位结构的工作逻辑。
