管材快锁释放扶手夹结构设计

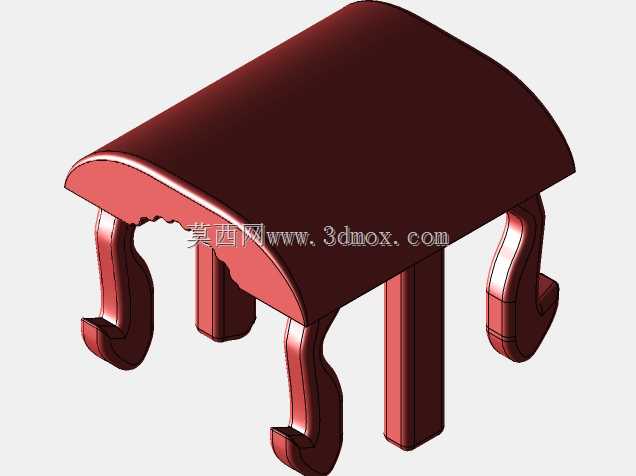

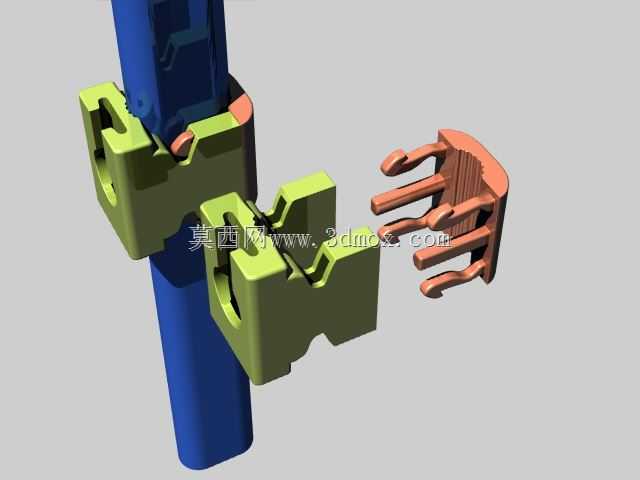

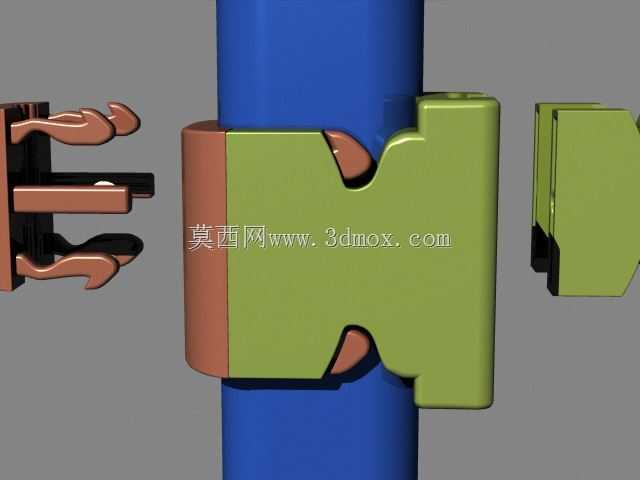

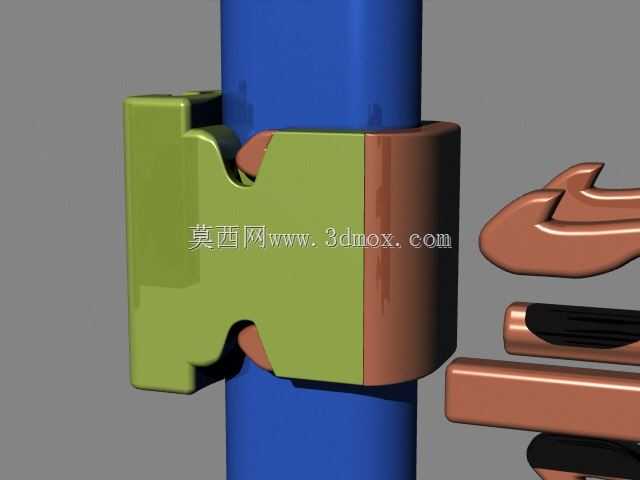

这款快锁释放夹持结构主要面向轻型管材类构件的快速装夹场景，常见于模块化工位扶手、可调节管线支架、临时作业防护栏、便携设备支撑腿的快速锁紧与释放环节，能够在无额外工具的前提下完成管材的位置固定与快速解锁调整，适配日常生产作业中频繁调整工位构件位置、快速拆装临时支撑结构的使用需求，相比传统螺栓紧固的管夹结构，操作效率提升明显，无需额外携带扳手等工具即可完成操作。该结构的核心用途是实现圆柱管材的径向抱紧锁紧，通过扳动解锁拨片即可快速释放夹持力，调整管材轴向位置或转动角度后，松开拨片即可自动完成锁紧，操作动作连贯单手即可完成，非常适合需要频繁调整扶手高度、支撑管伸出长度的作业场景，比如车间流水线的可调节工位扶手、展会临时搭建的展架支撑、户外便携设备的支架锁紧等场景都能适配。功能特性上，该结构采用对称式卡爪抱紧设计，锁紧时卡爪与管材外壁形成多段线接触，相比单点顶丝结构夹持受力更均匀，不会在薄壁管材表面留下顶压凹痕，同时锁紧状态下具备足够的静摩擦力，能够承受常规扶手倚靠、轻型设备挂载的侧向载荷，不会出现打滑下移的问题；解锁时拨片的操作力经过内部斜面结构放大，只需较小的扳动力即可克服抱紧力完成释放，操作手感轻盈不会出现卡滞。设计思路上，整体结构走紧凑轻量化路线，在保证夹持强度的前提下尽可能缩减夹具体积，减少原材料的耗用，锁紧力通过内部的斜面增力结构实现，无需额外加装螺栓等紧固件来提供锁紧力，结构零件数量少，装配工序简单，适合采用高强度工程聚合物材料注塑成型，尤其是碳纤维增强的高强度3D打印耗材也能直接制作小批量定制件，满足不同场景的快速打样与定制需求。外形与安装边界上，夹具体采用半包式贴合管材的外形设计，主体轮廓方正便于在侧面集成安装固定位，可直接固定在设备基座、墙面或其他框架构件上，适配的管材外径为常规通用圆管规格，夹具体轴向宽度较窄，不会占用过多管材上的安装空间，相邻安装的其他构件不会出现干涉，安装时只需将夹具体的固定位与基座对齐锁固即可，后续管材拆装无需拆卸夹体本身，维护调整十分便捷。
