单型腔火炭肥皂盒注塑模具结构设计

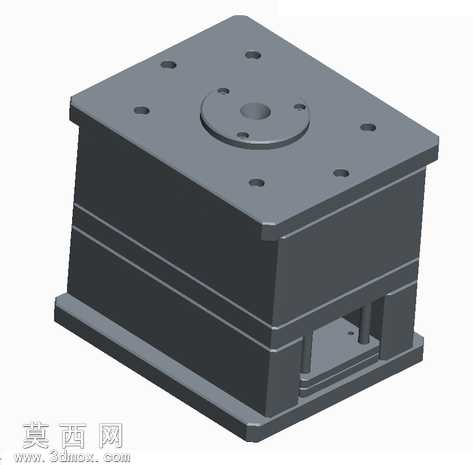

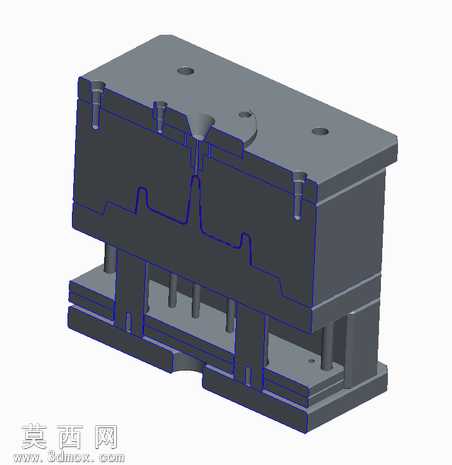

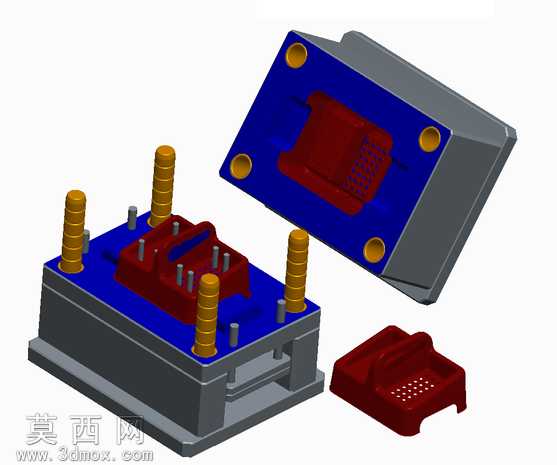

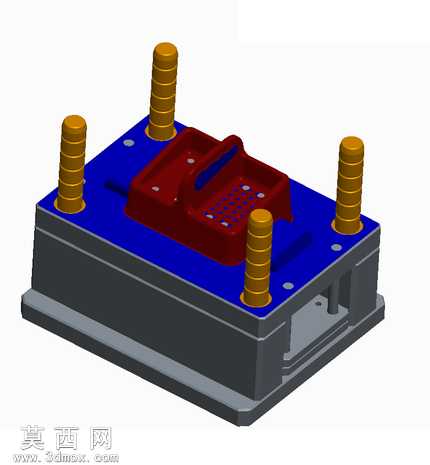

本套肥皂盒注塑模具采用单型腔布局设计，针对火炭款肥皂盒的产品外形特征完成全流程三维建模，建模过程中严格遵循注塑模具设计规范，对产品的拔模角度、壁厚均匀性、收缩率预留进行了精准参数设置，确保后续注塑成型的尺寸精度与成型良率。模型整体分为定模部分与动模部分，定模侧设置对应肥皂盒外表面的型腔结构，表面做抛光质感处理，还原产品外表面的顺滑外观需求；动模侧设置匹配肥皂盒内表面的型芯结构，针对肥皂盒底部的沥水格栅特征做了精细化的镶件拆分设计，既保证细小格栅特征的加工可行性，也便于后续生产过程中磨损部位的快速更换。模具的导向系统采用四组等高导柱导套结构，导柱做阶梯式定位设计，合模过程中可实现精准导向，避免定动模错位导致的产品披锋问题；顶出系统采用多根顶针均匀排布的结构，顶针位置避开产品外观面，设置在产品边缘与内部加强筋对应位置，保证顶出过程中产品受力均匀，不会出现顶白、顶穿等成型缺陷。模具的流道系统采用侧浇口进料设计，浇口位置设置在肥皂盒侧壁非外观区域，便于后续浇口凝料的修剪去除，不会在产品外观面留下明显浇口痕迹。建模过程中对所有模具零件做了材质区分渲染，模架部分采用标准模架的钢材质感表现，型腔型芯部分采用高亮的蓝色与红色区分定动模成型零件，导柱、顶针等标准件采用金色金属质感表现，不同零件的材质渲染区分清晰，可直观分辨各部件的位置与功能。整套模具的结构设计紧凑，各运动部件之间预留了合理的间隙，避免开合模过程中出现干涉问题，同时针对肥皂盒的倒扣特征做了合理的脱模结构设计，保证产品可顺利脱出，完整还原了小型日用品注塑模具的典型结构特征，可作为同类日用品模具设计的参考案例。
