小型八角线圈步进电机全套结构

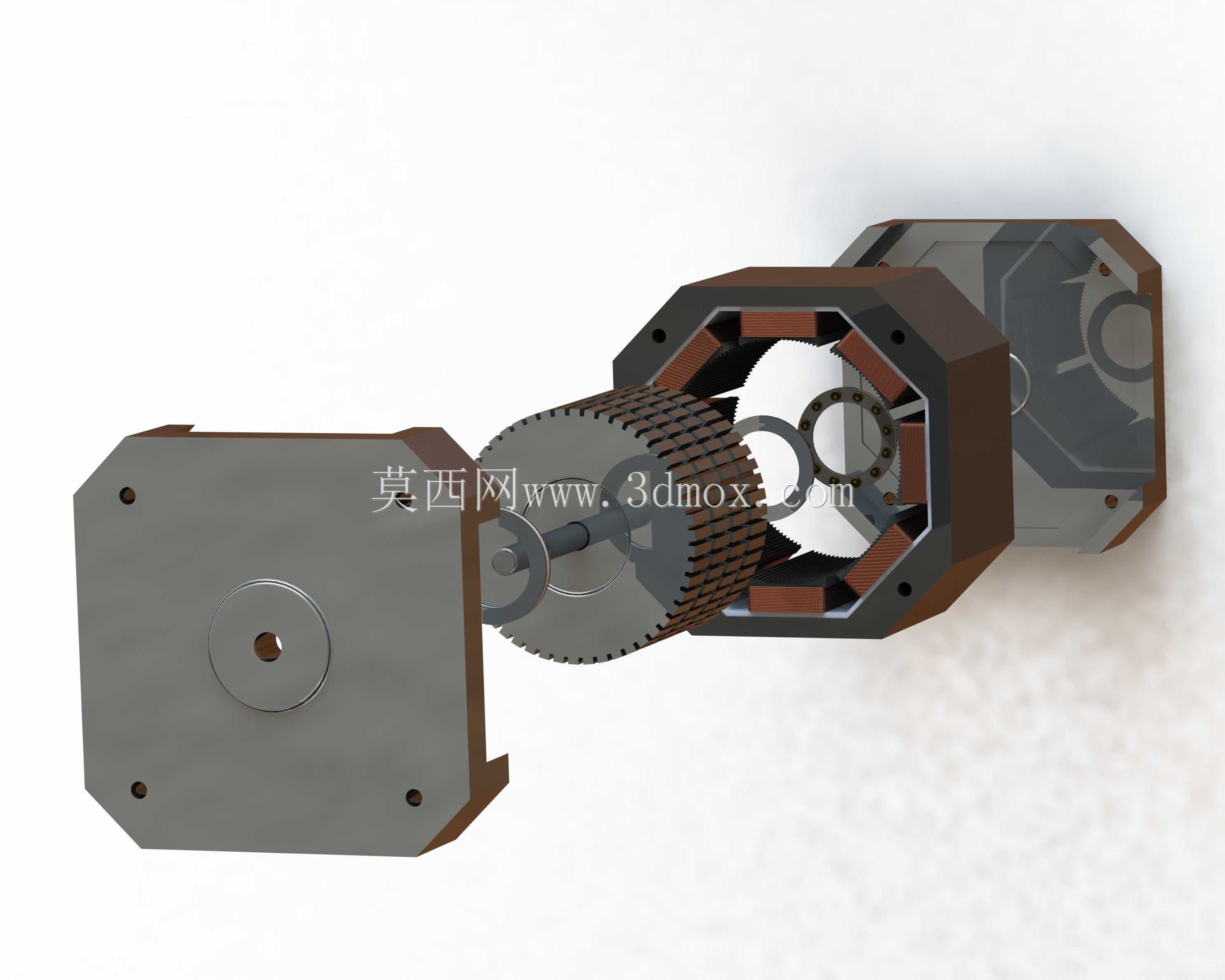

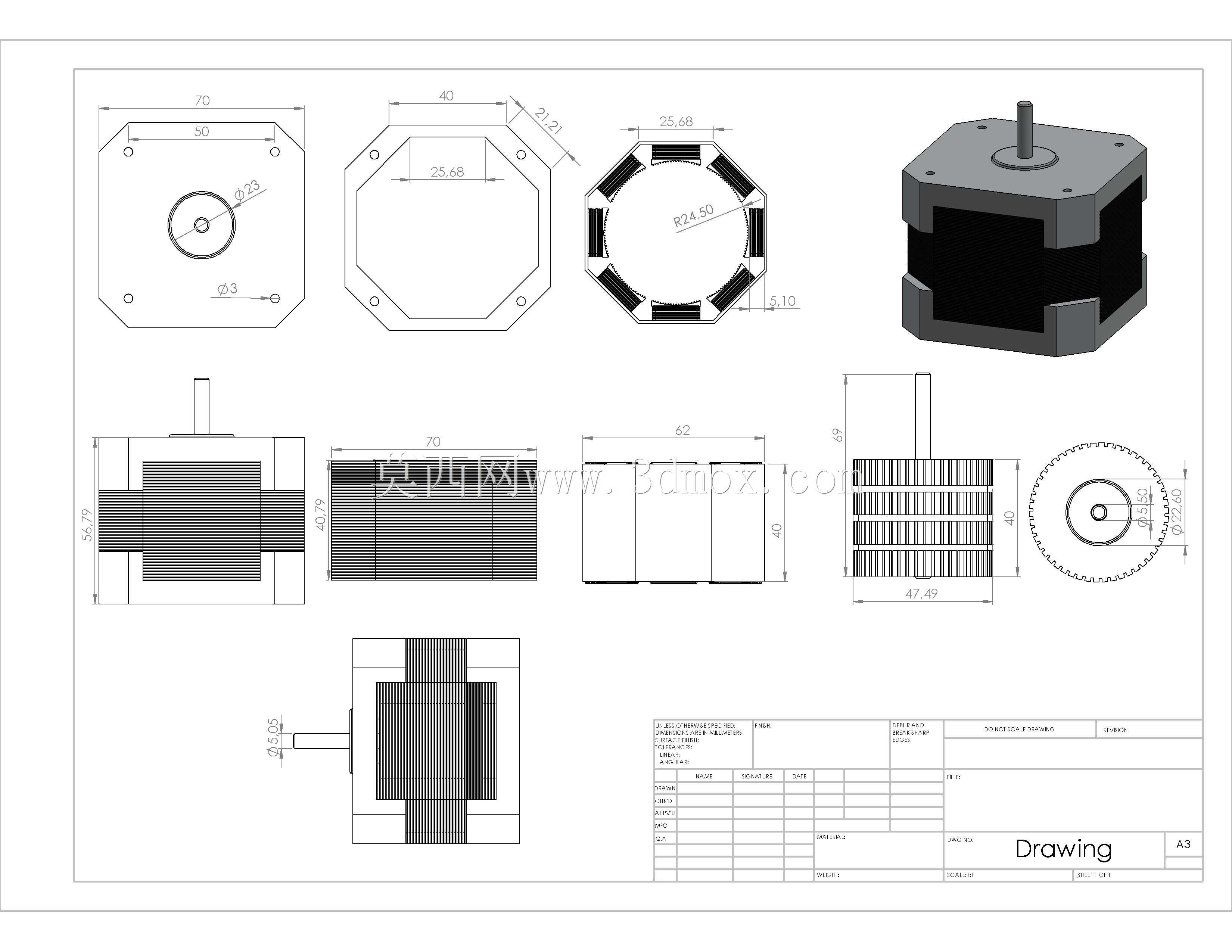

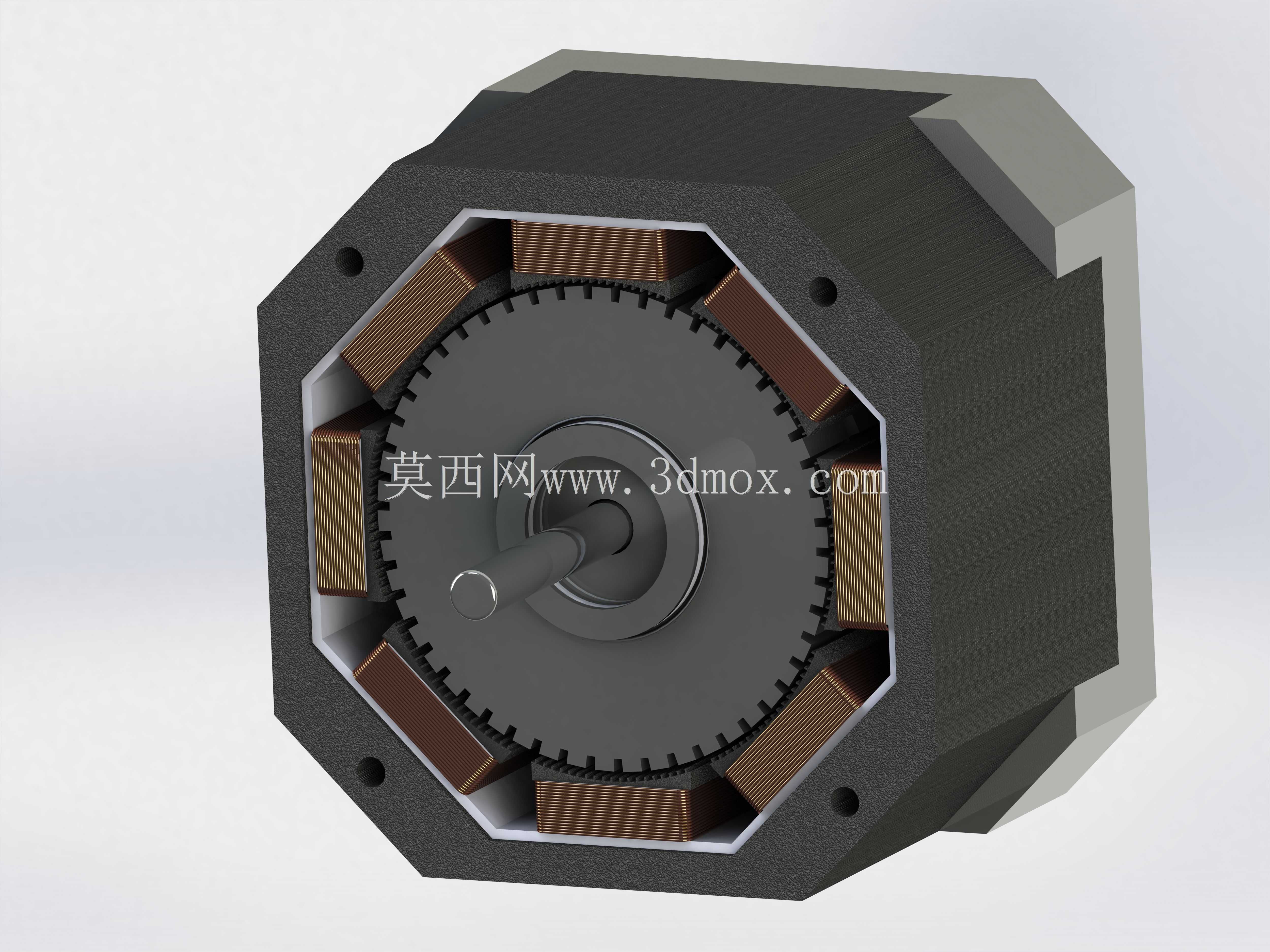

这款小型步进电机结构，主要面向桌面级数控设备、小型消费电子传动场景设计，可适配3D打印机进给轴传动、小型CNC雕刻机位移驱动、家用路由器内置调节机构等对安装空间、传动精度有较高要求的应用场景，能够在紧凑的设备内部空间里提供稳定的步进传动输出，满足小型设备低速大扭矩、精准步距控制的核心传动需求。从实际用途来看，该结构作为小型设备的动力输出核心，可将电脉冲信号转化为对应角位移，带动配套传动机构完成精准的位置移动，无需额外加装减速结构即可满足多数小型桌面设备的传动扭矩需求，有效降低设备整体的结构复杂度与装配成本。在功能特性上，该结构采用双轴承支撑设计，两套轴承分别布置在转子的前后支撑位，能够为重型转子提供稳定的径向与轴向支撑，大幅降低转子高速运转时的径向跳动量，减少运转过程中的振动与噪音，提升电机长时间运行的稳定性与使用寿命；八角形的线圈布置结构，相比传统圆形线圈排布能够在有限的定子空间内提升绕组的槽满率，优化定子磁场的分布均匀性，有效提升电机的扭矩输出密度，让小体积的电机也能输出足够的驱动扭矩，适配小型设备的负载需求。从设计思路来看，整体结构采用分体式模块化设计，将定子外壳、线圈绕组、转子组件、前后端盖进行独立拆分设计，各部件之间通过定位止口与安装螺丝完成装配，既方便生产过程中的零部件加工与绕组绕制，也便于后期的维护与部件更换；定子外壳采用八角形切削结构，相比传统圆形外壳能够更好地适配设备内部的异形安装空间，减少无效空间占用，同时外壳的平面结构也更便于安装时的定位贴合，提升安装后的结构稳定性。在外形尺寸与安装边界上，该电机采用标准小型步进电机的方形安装法兰布局，端盖预留的安装孔位符合通用小型步进电机的安装孔距规范，可直接替换同规格的传统步进电机完成设备适配，无需对原有设备的安装结构进行修改；整体轴向长度经过紧凑化设计，在容纳双轴承与八角线圈结构的前提下尽可能压缩轴向尺寸，能够适配内部空间局促的小型电子设备与桌面数控设备，安装时仅需预留对应法兰尺寸的安装平面与接线空间即可完成装配，无需额外预留过多的操作余量，有效降低设备整体的结构设计难度。
