Nema23步进电机配套联轴器结构设计

Nema23规格的步进电机是工业自动化传动场景中应用极为广泛的动力输出部件，常见于小型数控雕刻机、桌面级3D打印机、自动化点胶设备、小型物料输送模组、电子元器件分拣设备等对传动精度有一定要求的中小型自动化装备中，这类电机凭借适中的输出扭矩、成熟的安装标准，成为轻载精密传动场景的主流动力选择。本次设计的配套联轴器，是连接电机输出轴与下游负载传动轴的核心衔接部件，其核心作用是传递电机输出的旋转扭矩，同时补偿电机轴与负载轴之间不可避免的径向、角向与轴向安装偏差，避免刚性连接带来的轴系憋劲、轴承额外磨损、运行振动过大等问题，保障整套传动机构的运行稳定性与使用寿命。

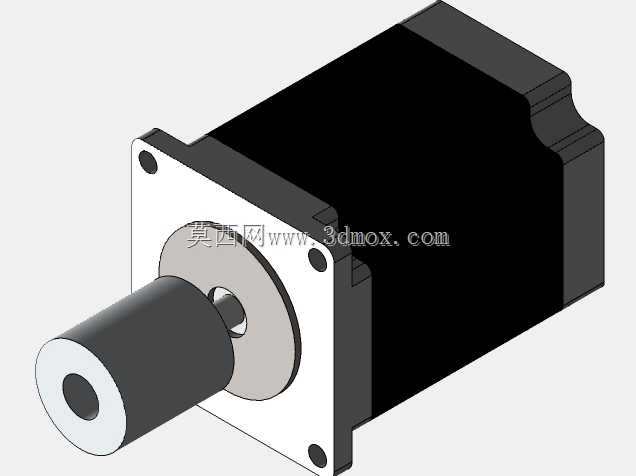

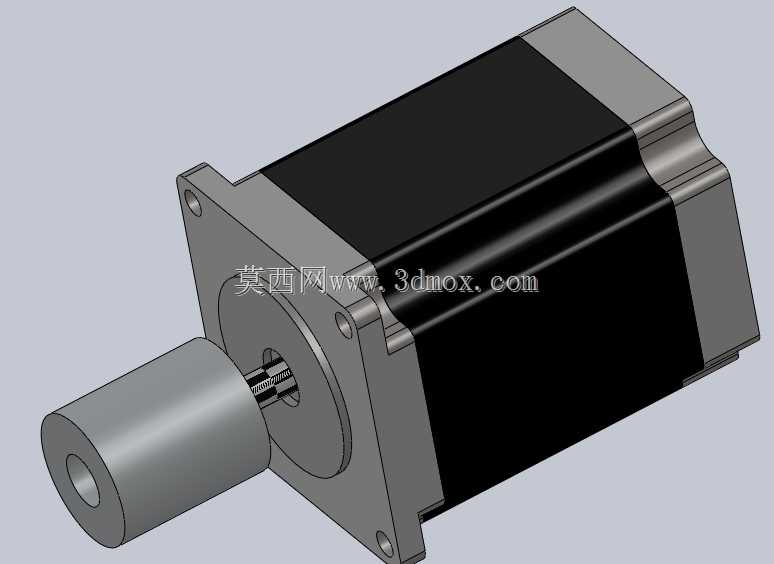

在产品功能特性层面，该联轴器采用抱紧式安装结构，通过侧面锁紧螺钉实现与电机轴、负载轴的无间隙紧固，能够有效传递步进电机的输出扭矩，避免传动过程中出现回差，保障传动精度匹配步进电机的步距角精度要求。电机本体采用Nema23标准的方形安装法兰设计，法兰端预留对应规格的安装孔位，能够直接适配市面上绝大多数Nema23规格的电机安装座，无需额外定制转接件，大幅降低设备装配的适配成本。

设计过程中，首先严格遵循Nema23电机的通用安装尺寸规范，确定法兰安装孔的孔距、轴伸直径、轴伸长度等核心安装边界尺寸，确保电机能够直接替换同规格的标准产品，适配现有成熟的设备安装结构。联轴器部分的尺寸设计则充分匹配电机轴径与常见的负载轴径范围，在保证足够抱紧力与扭矩传递能力的前提下，尽可能缩小联轴器的径向尺寸与轴向长度，减少整套传动组件的安装占用空间，适配紧凑型自动化设备的内部布局需求。同时在外形设计上兼顾散热需求，电机本体的外壳采用带散热筋的结构设计，能够在电机持续运行过程中快速将绕组产生的热量散发到空气中，避免电机过热导致的扭矩衰减、寿命缩短问题。联轴器的外形则做了圆滑过渡处理，避免高速旋转过程中出现风阻过大、动平衡失衡的问题，保障电机在额定转速范围内运行平稳，无明显振动与异响。

在安装边界的考量上，整套组件的轴向总长度、法兰外轮廓尺寸、出线端位置都做了标准化适配，设计时预留了足够的安装操作空间，锁紧螺钉的位置能够适配常规内六角扳手的操作角度，无需特殊工具即可完成装配与后期维护更换，能够大幅降低设备组装与后期运维的时间成本。
