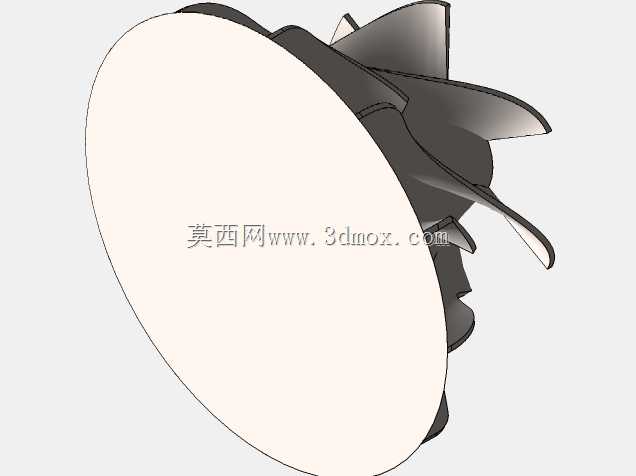

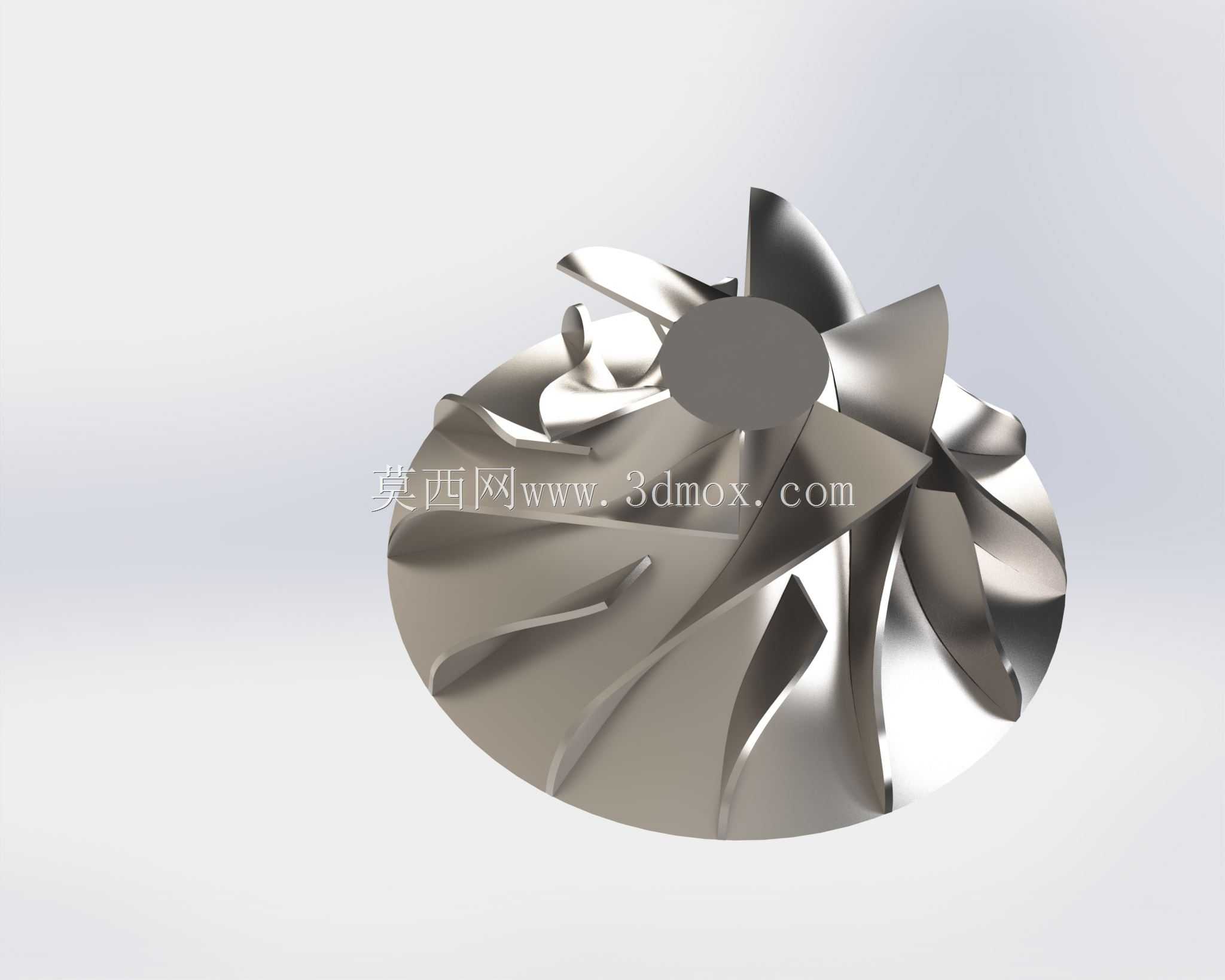

带分流叶片的径向涡轮整体叶轮结构

这款径向涡轮整体叶轮，是小型燃气轮机、车用涡轮增压器、微型膨胀发电设备、航空辅助动力单元的核心做功部件，主要承担将高温高压工质的内能与压力能转化为旋转轴输出机械能的核心功能，在分布式供能系统、车用动力增压、工业余热回收、小型航空推进场景中都有广泛应用，其气动性能直接决定整套动力设备的能量转换效率与输出功率上限。设计过程中首先围绕目标工况的工质参数展开，针对入口高温高压燃气的流动特性，采用长短叶片搭配的分流式结构，长叶片负责构建主流道的核心气动型面，短分流叶片布置在相邻长叶片的流道中段，有效抑制大流量工况下叶道内的气流分离与二次流损失，避免低负荷工况下的气流喘振，拓宽叶轮的稳定工作流量范围。叶片型面采用三元流理论进行全三维气动优化，从轮盖侧到轮盘侧的叶型安装角沿叶高方向平滑过渡，匹配工质从径向流入转向轴向流出的流动轨迹，减少气流转向过程中的撞击损失与流动摩擦损失，叶片前缘做小圆角钝化处理，降低工质中固体杂质冲蚀带来的叶片损伤，提升部件在含尘工况下的使用寿命。整体采用轮盘与叶片一体化的铣削加工结构，消除了分体装配带来的连接间隙与应力集中点，可承受最高每分钟十几万转的高转速工况下的离心载荷，轮盘中心设置定位安装凸台与轴孔配合面，安装时通过轴孔与动力输出轴采用过盈配合加端面键连接，保证高转速下的扭矩传递可靠性，轮盘背面设置平衡去重区域，方便完成动平衡校正，降低高转速运行时的振动噪声。安装边界上，叶轮入口端与涡轮壳体的进气蜗壳出口对齐，出口端与扩压器入口保持均匀的轴向间隙，间隙值控制在叶片高度的千分之三到千分之五区间，既避免运行过程中热胀冷缩带来的动静部件碰磨，又能减少间隙处的工质泄漏损失，轮盘侧与密封组件配合，阻挡高温工质向轴承腔泄漏，保证轴承润滑系统的工作温度稳定。叶片表面的粗糙度设计要求达到Ra0.8以下，减少气流与壁面的摩擦阻力，提升整体气动效率，叶片与轮盘的过渡位置采用大圆角平滑衔接，降低高转速下的应力集中系数，避免长期交变载荷下出现疲劳裂纹，整体结构在保证气动效率的同时兼顾了结构强度与加工工艺性，适配小体积高转速的透平类设备的紧凑安装需求。
