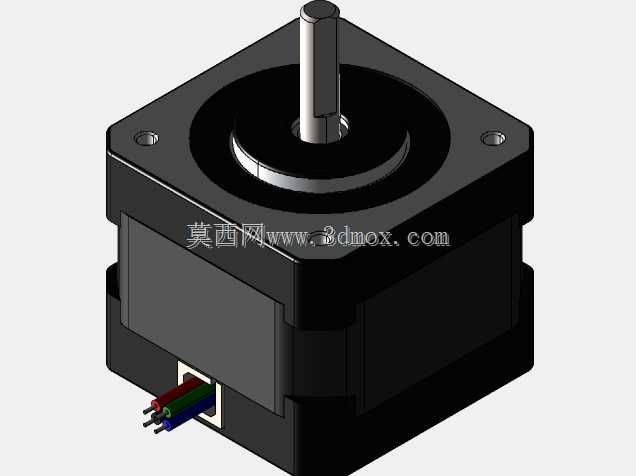

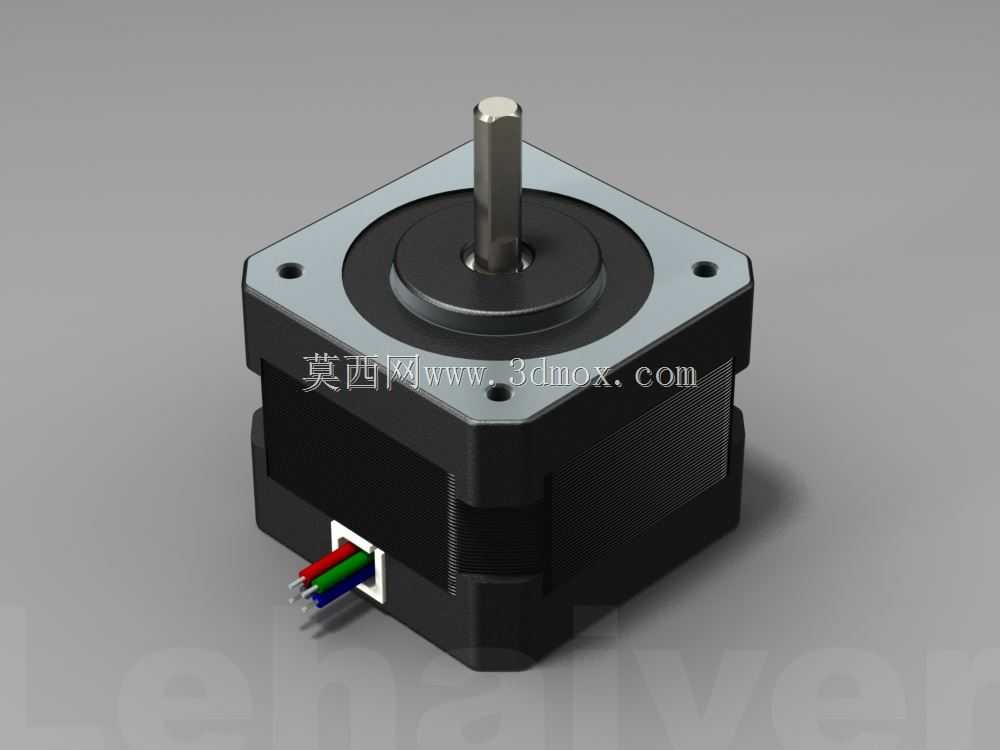

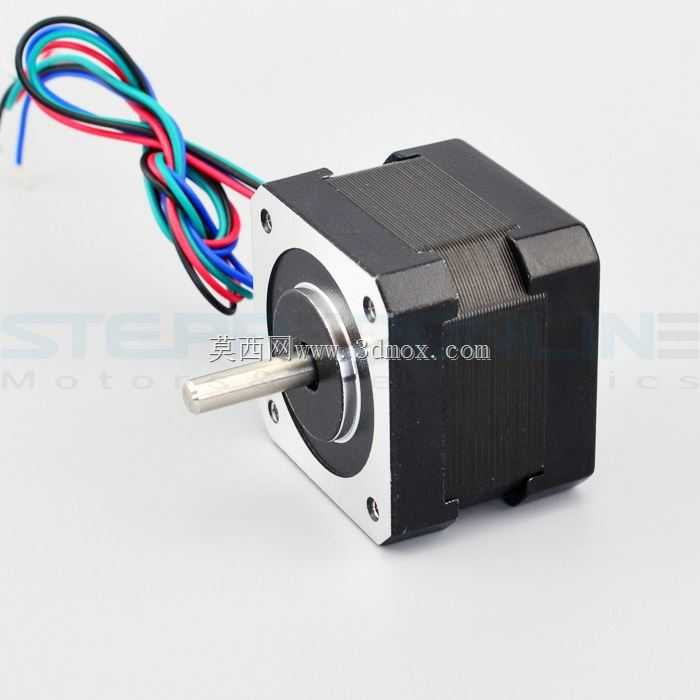

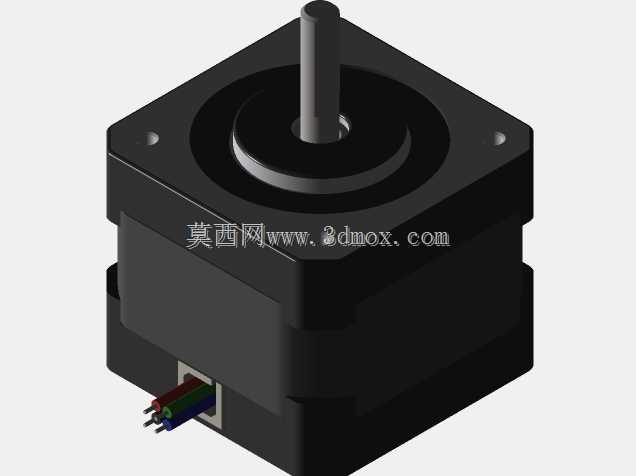

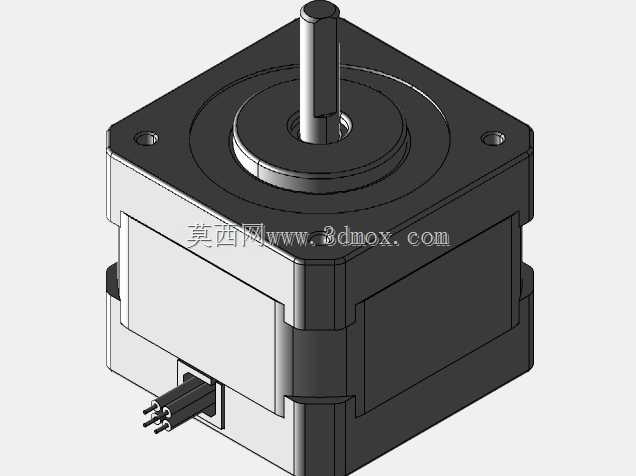

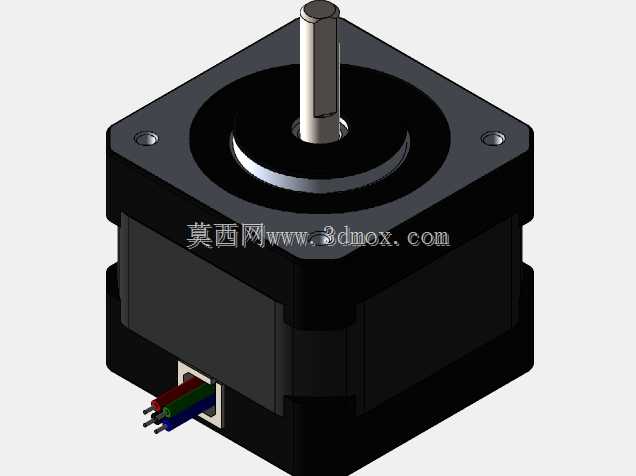

Nema17规格42mm方形步进电机结构设计

这款Nema17规格的步进电机，是自动化传动领域应用极为广泛的开环控制执行元件，其安装法兰边长为34mm对应行业通用的42系列步进电机安装尺寸，在桌面级3D打印机、小型数控雕刻机、自动化点胶设备、智能门禁传动机构、小型机械臂关节驱动、医疗检测样本输送机构中都承担着精准位移输出的核心作用，能够将电脉冲信号直接转换为对应角位移，无需额外的反馈编码器即可实现稳定的开环位置控制，适配绝大多数小型自动化设备的低速大扭矩传动需求。从设计思路来看，这款电机采用方形法兰安装结构，四个安装孔位严格遵循Nema17标准的孔距规范，能够直接匹配市面上绝大多数标准42电机安装支架、同步轮、联轴器等配套零部件，无需额外做安装位的适配修改；机身采用叠片式定子结构搭配高性能永磁转子，在保证输出扭矩满足小型设备负载需求的同时，尽可能压缩了机身轴向尺寸，能够适配安装空间较为紧凑的桌面级设备场景。输出轴采用标准D型切面设计，能够与配套的同步轮、联轴器实现无相对滑动的周向固定，避免传动过程中出现丢步、打滑的问题；机身尾部预留的出线座采用卡扣式固定结构，四根相线分别对应不同的绕组接线，方便用户快速完成驱动器的接线调试，出线端做了防拉扯的结构强化，避免设备装配、移动过程中拉扯引线导致绕组接线断裂。从安装边界来看，这款电机的法兰安装孔位、输出轴直径、轴伸长度都严格遵循行业通用尺寸规范，安装时仅需要预留对应边长的方形安装空间，以及对应机身长度的轴向避让空间即可完成装配，输出端可以直接搭配同步带轮、丝杠联轴器、行星减速箱等不同传动配件，实现直线位移、旋转分度、减速增扭等不同的传动输出需求。电机外壳采用高强度工程塑料搭配金属端盖的组合结构，既保证了整体结构的刚性，能够承受安装过程中的锁紧力以及传动过程中的径向负载，同时也通过外壳的散热筋结构提升了长时间运行时的散热效率，避免电机长时间高负载运行出现过热退磁的问题，能够在常规工业环境下长时间稳定运行，满足小型自动化设备连续作业的使用需求。
