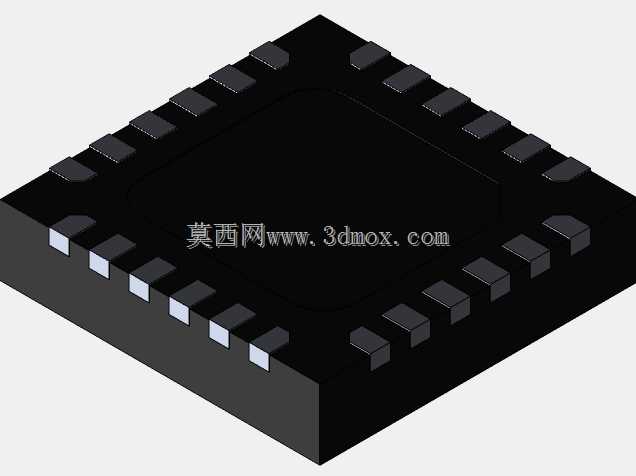

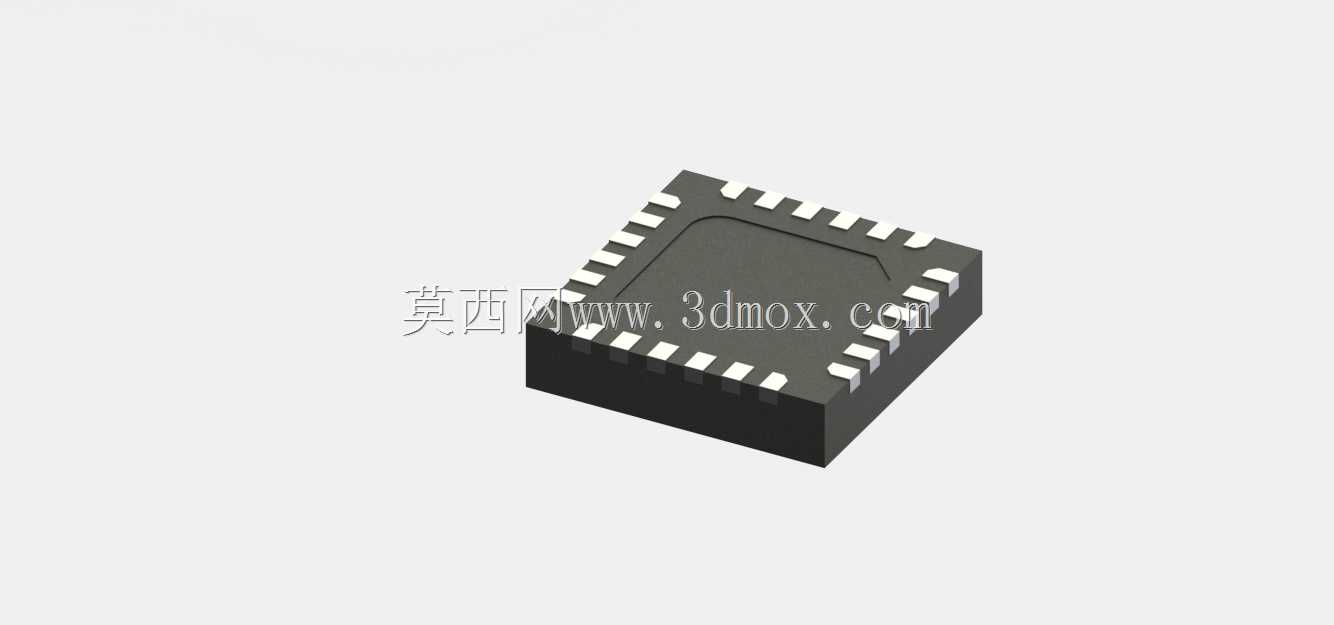

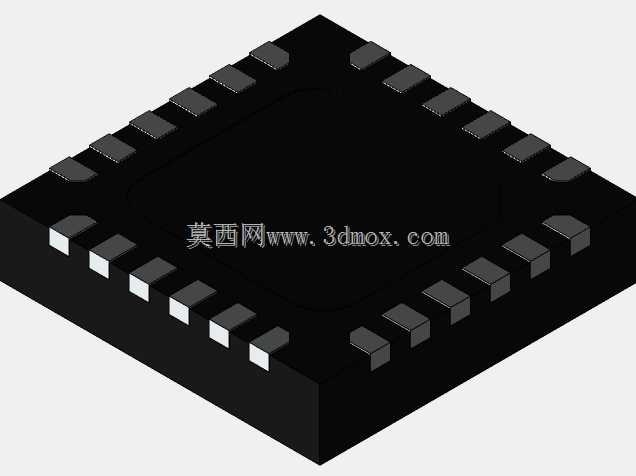

该封装结构是面向高密度表面贴装场景设计的半导体承载结构,广泛应用于消费电子、工业控制、通讯终端、便携智能设备的电路板组装环节,作为集成电路芯片与外部印制电路板的电气连接载体,承担芯片机械防护、信号导通、散热传导的核心作用,是当下紧凑型电子设备实现小型化、轻量化设计的关键基础元器件结构。这类24引脚QFN封装无外侧延伸的鸥翼形引脚,所有引脚均布置在封装本体底部的四周边缘,相比传统同引脚数的SOP、QFP封装,能大幅缩减在PCB板上的占用面积,同时更短的引脚路径可以有效降低引脚寄生电感与寄生电容,适配更高频率的信号传输需求,在射频模块、电源管理芯片、微控制器、传感信号处理芯片的封装场景中应用占比极高。设计过程中首先围绕4X4毫米的本体外形边界做整体布局,严格控制封装本体的长宽公差,确保回流焊过程中能与PCB焊盘精准对位,避免出现偏移、虚焊等组装问题;引脚部分采用等间距排布设计,每侧均匀布置6个引脚,引脚宽度与相邻引脚间距符合行业通用的SMT组装工艺要求,兼顾焊锡浸润空间与引脚间绝缘安全距离,防止焊接过程中出现连锡短路问题。封装本体顶部设计为平整的塑封平面,可根据需求预留激光打标区域用于标注芯片型号、批次等标识信息;底部中心区域预留大面积裸露散热焊盘,可直接与PCB板上的散热铜箔焊接,将芯片工作时产生的热量快速传导至电路板散热层,大幅提升芯片的满载工作稳定性与长期使用寿命。安装边界方面,除了本体4X4毫米的平面占用尺寸外,设计时同步考虑了SMT贴装时的周边预留空间,在封装本体外侧预留足够的焊盘外伸区域与元件安全间距,避免与周边相邻的电容、电阻等贴片元件产生干涉,同时适配常规吸嘴的取料尺寸要求,满足高速贴片机的批量自动化生产需求。封装整体采用黑色环氧塑封材质包裹内部芯片与键合引线,具备足够的机械强度,可抵御组装过程中的机械应力与日常使用中的温变冲击,引脚表面做镀锡处理,保证优异的可焊性,适配无铅回流焊的工艺温度曲线,符合当前电子制造业的环保组装要求。
- 全部评论(0)
- 模板大小: 1.71 MB
- 售价:5金币
- 下载次数: 1594
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 通用机械零部件
