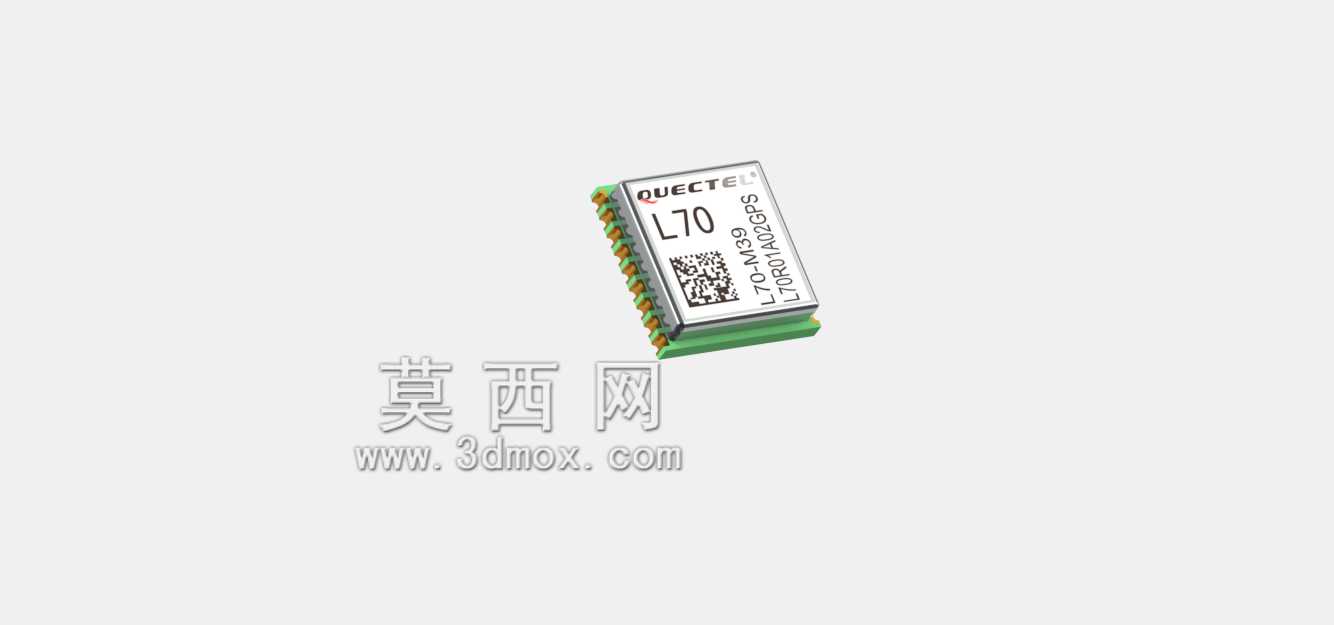

移动物联终端用L70定位通讯模块结构设计

　　做车载定位终端、共享设备定位单元、户外便携导航设备的结构设计时，选对内置定位模块的三维结构参考，能省去大半反复核对安装干涉的功夫，这次梳理的L70型GPS定位模块结构，是实际项目里验证过适配性的成熟方案。先从实际应用场景说，这类模块目前覆盖的落地场景极杂，两轮电动车的防盗定位终端里，它要塞在车把内部的狭小空腔，既要避开转向线束的活动空间，还要保证天线面朝上不被金属车把完全屏蔽；共享充电宝的机柜里，它要贴装在主控板的边缘位置，不能和电源模块的电解电容、散热片产生空间冲突；野外作业的手持测绘终端里，它要和主板的BTB连接器保持精准对位，同时预留出屏蔽罩的焊接空间，还要兼顾跌落时的结构强度，避免焊脚受冲击脱落。

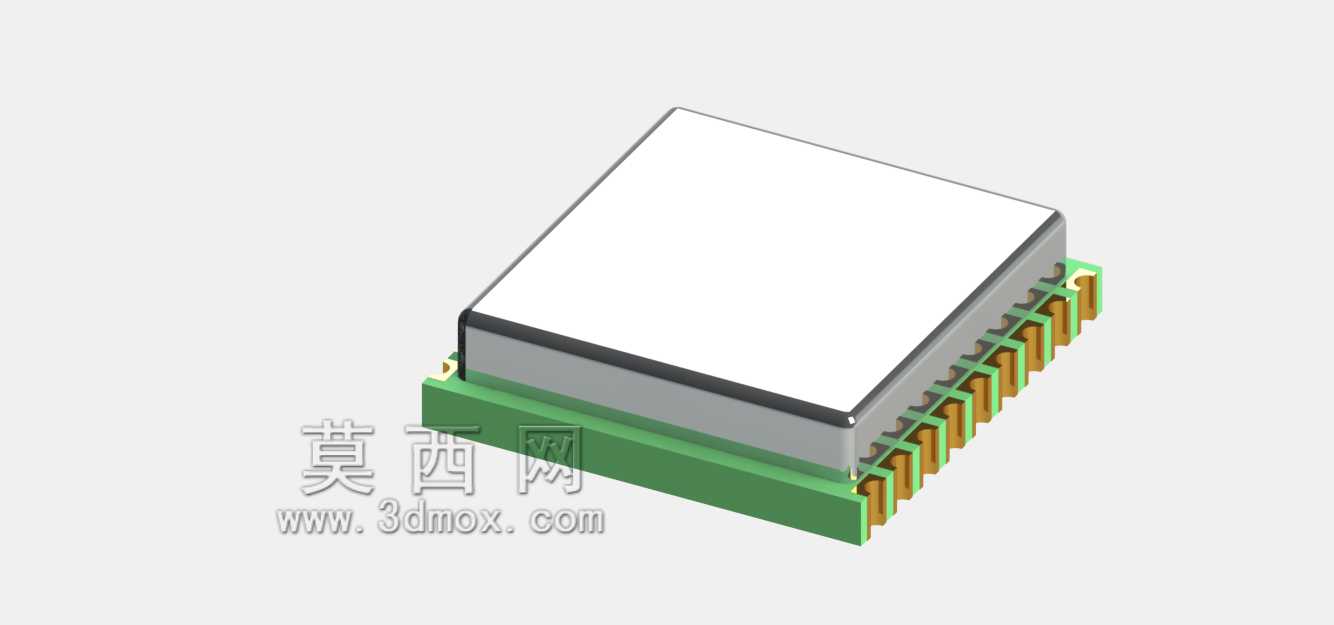

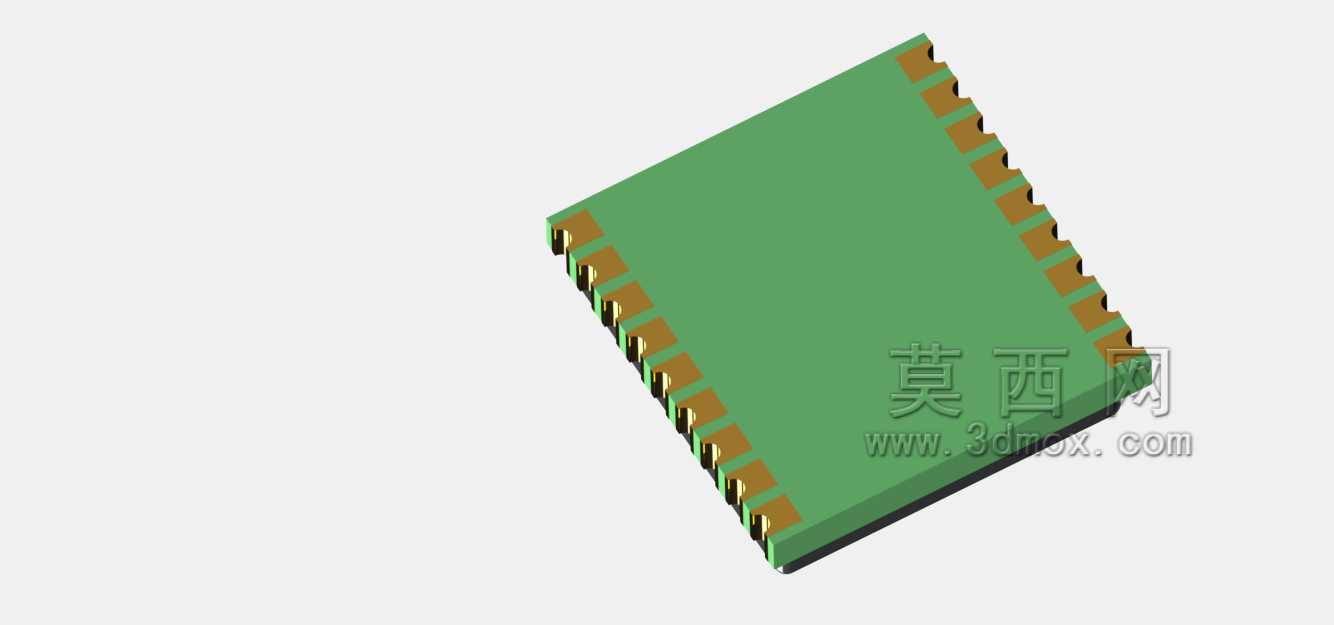

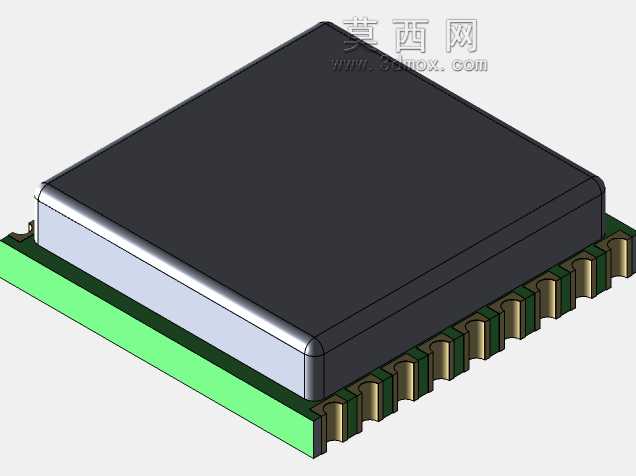

　　从功能特性对应的结构设计逻辑来看，这个模块采用邮票孔+半孔的焊盘设计，边缘的焊盘间距做了等宽处理，建模时特意把每个焊盘的阻焊层开窗、焊盘外延长度都做了1:1还原，结构工程师在做PCB Layout协同的时候，可以直接调取模型核对焊盘对位，不用再反复对照规格书核对尺寸。模块本体的分层结构也做了完整还原，最底层是FR4基材的PCB基板，中间是定位芯片、外围阻容件的塑封层，最表层是印有丝印标识的覆盖层，侧面的排针接触区做了倒角处理，避免生产过炉时出现连锡问题。很多新手工程师建模时容易忽略模块侧面的金属屏蔽层包边，这个结构细节直接决定了模块的抗干扰能力，建模时把包边的厚度、和基板的衔接台阶都做了精准还原，做整机EMC结构设计时，可以直接参考这个包边位置设计接触弹片，保证屏蔽连续性。

　　再说到安装边界和尺寸控制，这个模块的整体外形是规整的矩形，四个角做了微小的圆弧倒角，避免安装时刮擦周边的柔性排线。建模时严格按照实际量产尺寸控制公差，长宽方向的尺寸偏差控制在0.1mm以内，厚度方向把表层丝印层、焊盘突出的厚度都计算在内，做堆叠设计时不会出现预留空间不足的问题。安装方式上除了常规的SMT贴装，模型里也预留了可选的定位柱孔位参考，如果是做高振动场景的应用，比如工程机械的车载终端，可以在对应位置增加塑料定位柱，过波峰焊时进一步固定模块，避免长期振动导致焊脚开裂。

　　设计思路上，这个模块的结构完全围绕量产可行性做优化，没有多余的异形结构，所有边角的脱模斜度都符合SMT生产的工艺要求，吸嘴拾取的区域做了平面度处理，保证贴片机吸嘴可以稳定抓取，不会出现抛料问题。天线馈点的位置特意设在模块的非边缘区域，建模时把馈点的焊盘尺寸、周边的净空区域都做了标注参考，结构工程师在做整机外壳设计时，要注意这个净空区域不能有金属件、电镀层覆盖，否则会直接影响搜星灵敏度。另外模块底部的散热焊盘也做了完整还原，做主板设计时要在对应位置做开窗露铜，过回流焊时焊锡可以充分浸润，既保证焊接强度，也能把模块工作时产生的热量传导到主板铜箔上，避免高温下定位漂移。

　　很多工程师做结构设计时，容易只关注模块的平面尺寸，忽略厚度方向的干涉问题，这个模型里把模块表面最高的元器件突出高度都做了还原，比如表层的晶振元件、滤波电容的高度都和实物一致，做整机堆叠时，只要按照模型预留0.2mm的安全间隙，就不会出现外壳压到元件导致短路的问题。还有侧面的半孔焊盘，建模时做了和实物一致的金属化侧壁处理，做PCB封装设计时可以直接参考这个结构设置焊盘尺寸，避免出现焊盘大小不匹配导致的焊接不良。针对不同的应用场景，这个模块的结构也预留了足够的适配空间，比如做低功耗便携设备时，可以在模块周边预留0.5mm的间隙贴装泡棉，起到缓冲和绝缘的作用；做工业级高防护设备时，可以在模块上方预留屏蔽罩的安装空间，模型里已经把屏蔽罩的焊接焊盘位置做了参考标识，不用再额外核对尺寸。
