适配诺基亚1202液晶屏的3D打印气压计外壳

　　这款气压计外壳的设计初衷，是为户外便携气压测量场景提供可快速自制的硬件载体，适配个人DIY爱好者、户外装备改装从业者的小批量制作需求，无需开模即可通过桌面级FDM3D打印机完成实体制作，大幅降低定制化便携测量设备的外壳制作门槛。从实际使用场景出发，这类便携气压计常被用于徒步登山的海拔辅助判断、小型航模飞行的环境气压采集、室内外气压变化监测等场景，外壳需要兼顾手持握持的舒适度、液晶屏的可视角度防护、内部电路板的固定限位，同时要适配现有成熟的诺基亚1202液晶显示屏，减少额外的屏幕开模或定制成本，利用存量拆机屏就能完成整机组装。

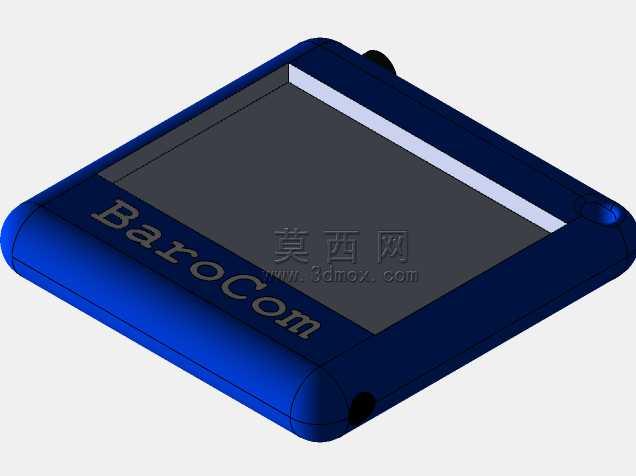

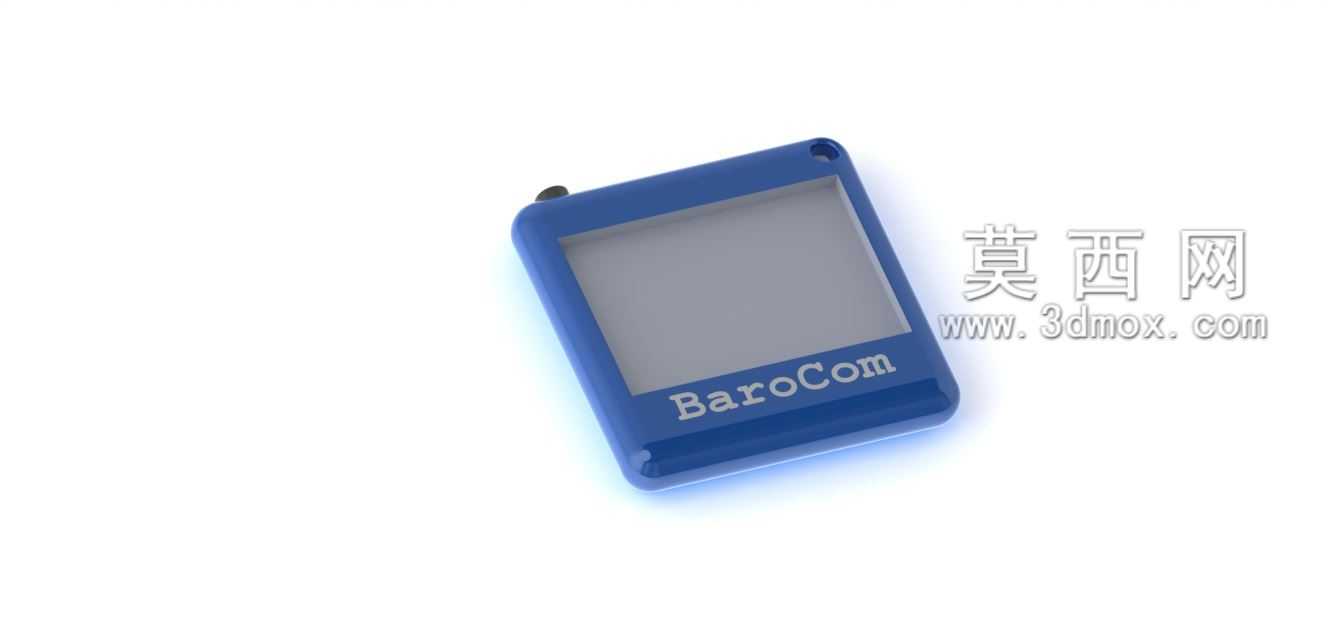

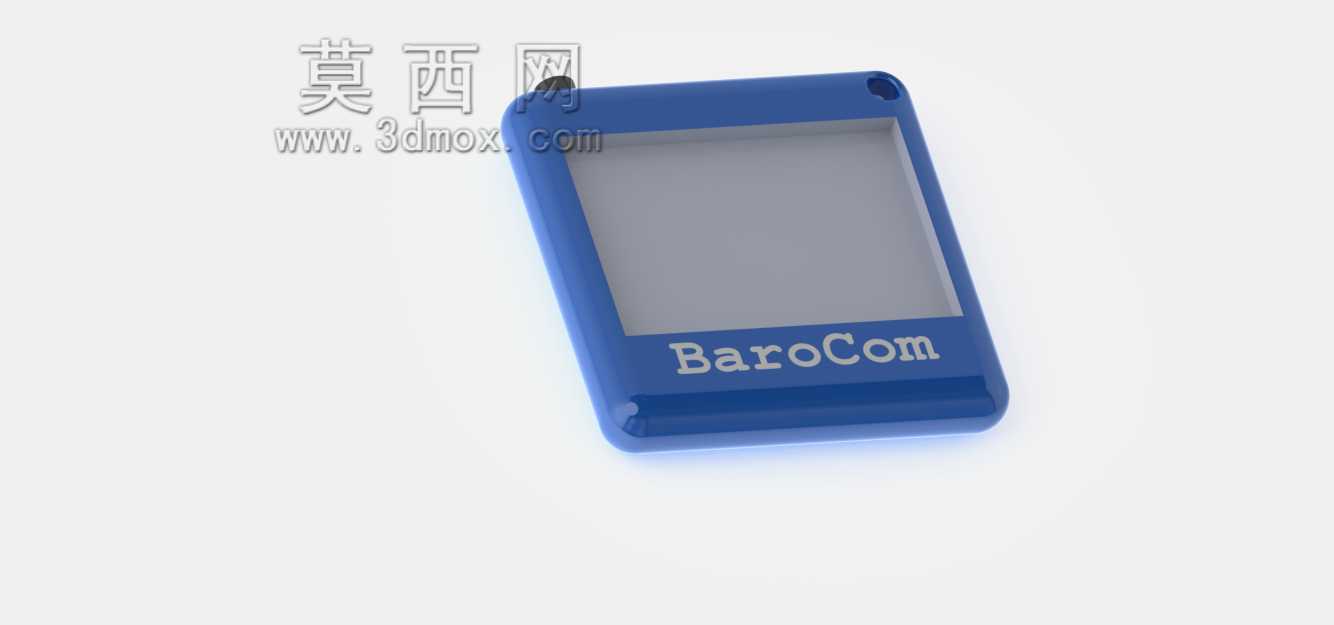

　　设计过程中首先确定了屏幕的安装边界，诺基亚1202液晶屏的显示区域为矩形，外壳正面预留的视窗尺寸严格匹配屏幕的可视区域，视窗边缘做了0.8mm的下沉台阶，屏幕装配时可以直接卡入台阶定位，避免屏幕移位导致的显示区域偏移，同时台阶处预留0.2mm的双面胶粘贴空间，不需要额外的螺丝固定屏幕，简化组装流程。外壳的整体外形做了圆角过渡处理，四个边角的R角半径为5mm，既避免3D打印过程中出现边角翘曲的问题，也能提升手持时的贴合感，不会出现锐边硌手的情况，外壳正面下方预留了品牌标识的浮雕区域，可根据实际使用需求替换不同的标识内容。

　　内部结构设计上，外壳的内腔深度根据气压计电路板、屏幕的叠加厚度做了精准限位，内腔侧壁设置了三个高度2mm的定位柱，对应电路板上的安装孔位，装配时电路板直接放置在定位柱上，通过底部的卡扣结构即可完成固定，不需要额外使用铜柱或螺丝，减少零件数量。外壳的壁厚统一设置为2mm，这个厚度既能保证桌面级3D打印时的结构强度，不会出现按压变形的问题，也能控制打印耗材的用量，单个外壳的打印耗材用量控制在15g以内，打印时长约40分钟，适合快速迭代制作。外壳的顶部边角处预留了直径3mm的挂绳孔，可搭配挂绳将气压计挂在背包或钥匙扣上，提升户外携带的便利性。

　　从安装适配的角度考虑，外壳的侧边没有设置额外的按键开孔，因为适配的气压计方案采用自动采样的工作逻辑，不需要实体按键操作，进一步简化了外壳的结构，减少了后期需要做密封处理的位置，如果后续需要拓展按键功能，也可以在侧边对应位置自行开孔拓展。外壳的底部做了1mm的加厚处理，避免放置在桌面时出现磨损，同时底部平面的平面度控制在0.1mm以内，保证打印完成后可以平稳放置在水平面上，不会出现晃动。屏幕视窗的边缘做了0.3mm的倒角处理，避免打印过程中出现层纹堆积导致的视窗边缘毛糙，同时也能在一定程度上遮挡屏幕边缘的黑边，提升整体的外观整洁度。

　　针对3D打印的工艺特性，整个外壳的设计全部采用无支撑结构，所有的悬空角度都控制在45度以内，打印时不需要添加任何支撑结构，既节省打印耗材，也避免拆除支撑后留下的表面痕迹，减少后期打磨处理的工作量。外壳的上下盖采用卡扣式连接，卡扣的配合间隙设置为0.15mm，适配PLA、PETG等常用3D打印耗材的收缩率，打印完成后可以直接扣合，不需要额外做打磨调整，扣合后的缝隙均匀控制在0.2mm以内，具备基础的防尘能力，可以满足日常户外使用的防护需求。内部的走线空间预留了2mm的间隙，方便连接屏幕和电路板的软排线弯折布置，不会出现排线被外壳挤压导致的接触不良问题。
