大尺寸龙门结构FDM熔融沉积3D打印设备

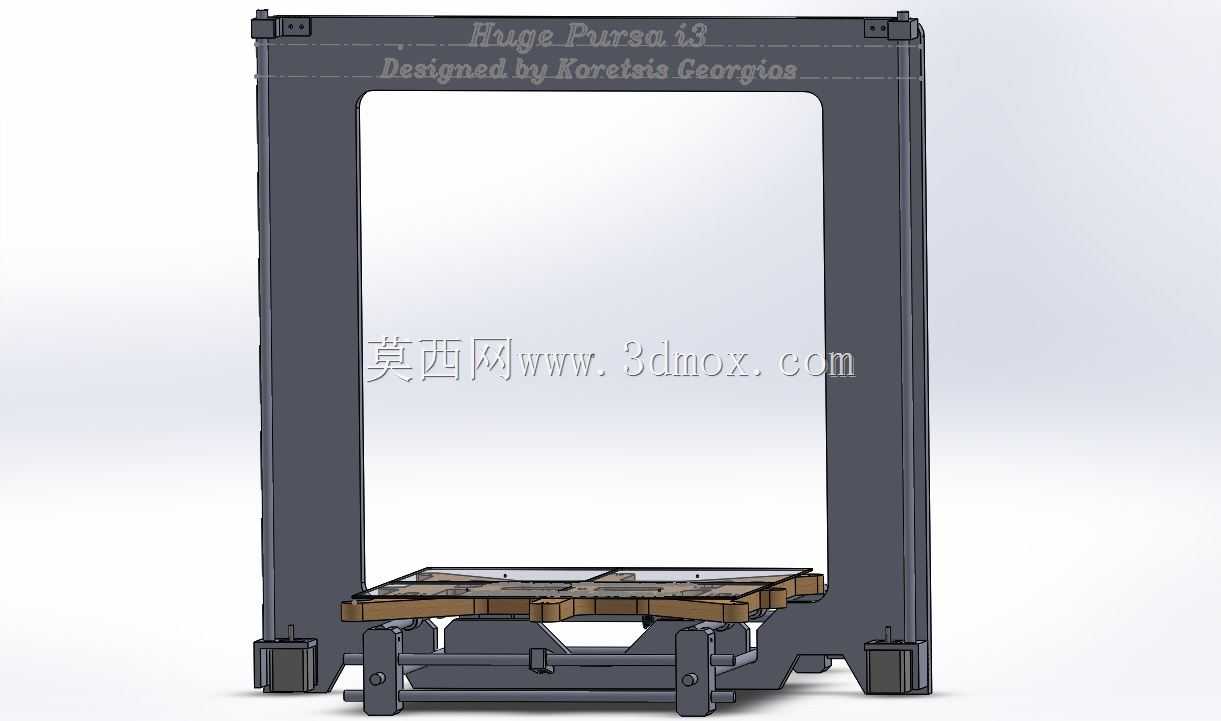

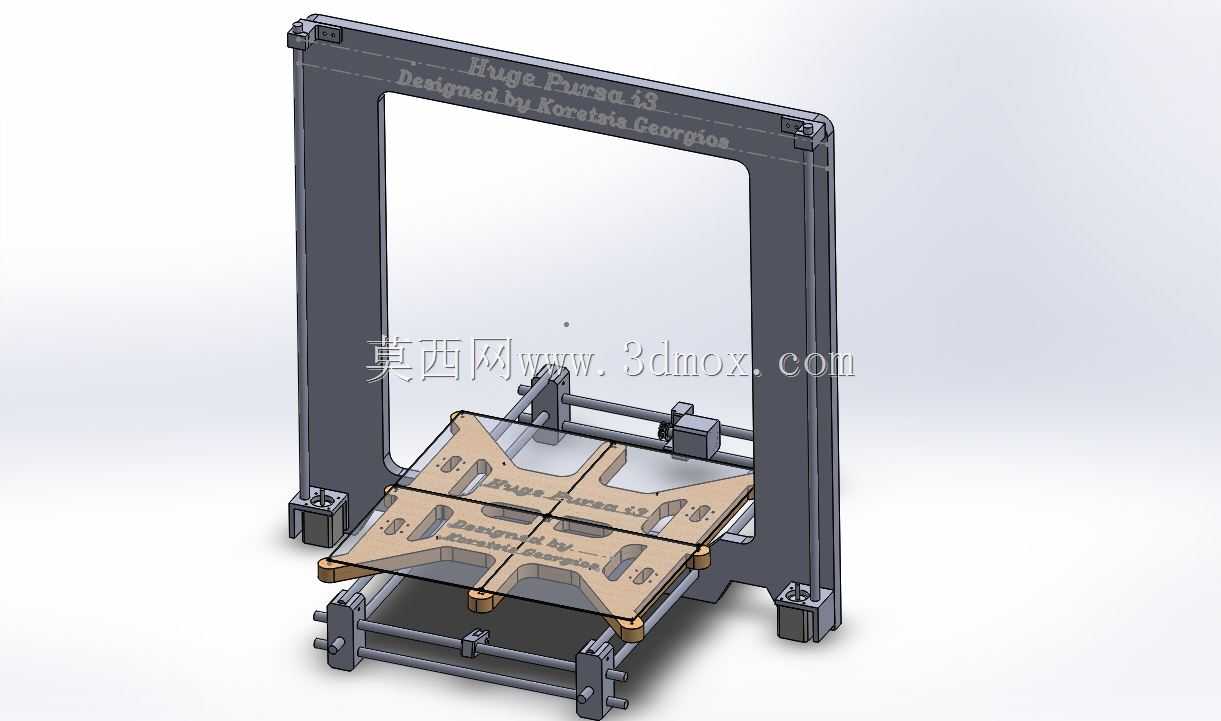

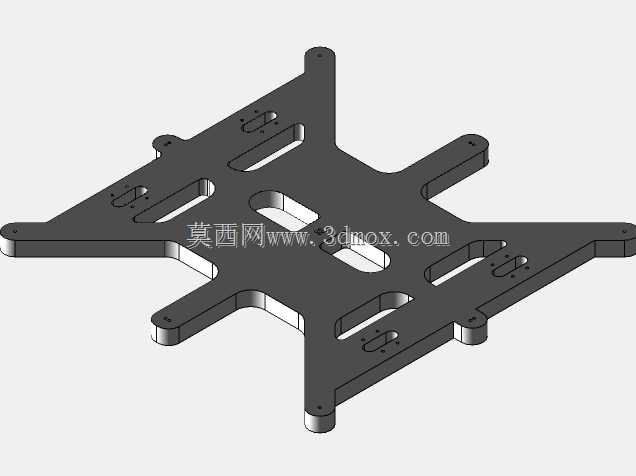

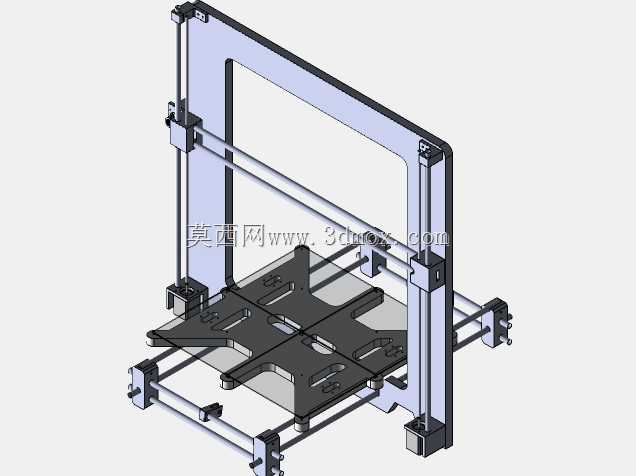

该设备属于桌面级大成型幅面FDM熔融沉积成型设备，主要面向创客空间、高校实训工坊、小型创意设计工作室的大尺寸样件制作场景，可满足工业设计手板验证、创意道具制作、功能性结构件小批量试制的实际使用需求，能够一次性完成常规桌面设备无法容纳的大尺寸构件打印，避免多段拼接带来的强度损失与装配误差。设备采用经典龙门式框架结构设计，整体成型腔室的有效打印幅面达到400毫米×400毫米×400毫米，框架主体采用双侧立式支撑梁搭配顶部横梁的封闭框型结构，相比单悬臂结构拥有更高的结构刚性，可有效降低高速打印过程中框架共振带来的层纹偏移、尺寸精度超差问题，双侧支撑底部设置调平固定脚垫，可适配不同平整度的工作台面安装，安装时仅需预留框架外侧各100毫米的操作与走线空间即可完成部署，无需额外的专用固定基座。运动结构部分采用平台升降式Z轴传动方案，打印热床平台安装在双侧直线导轨的滑动座上，通过底部的传动组件实现平稳的上下升降运动，热床表面做了适配打印耗材附着的平面处理，可支持PLA、ABS、PETG等多种主流熔融沉积耗材的打印作业，加热床模块做了功率适配优化，可快速升温至耗材所需的平台温度，减少大尺寸模型打印过程中的翘边风险。控制部分采用改进型Ramps1.4控制方案，搭配20x4字符液晶显示屏实现设备状态显示与脱机操作，固件适配成熟稳定的Marlin开源固件，可支持自动调平、断料检测、断电续打等实用功能的拓展，整体结构设计遵循极简几何结构原则，所有非必要的异形结构均做简化处理，零部件加工难度低，普通数控铣削设备即可完成大部分结构件的加工制作，方便使用者自行加工组装与后期维护更换配件，设备的走线空间均预留于框架立柱的内侧，可避免运动过程中走线拖拽干涉打印路径，整体结构兼顾了大尺寸打印的刚性需求与自制组装的便捷性。
