雅马哈YZ125摩托发动机活塞连杆曲轴组件

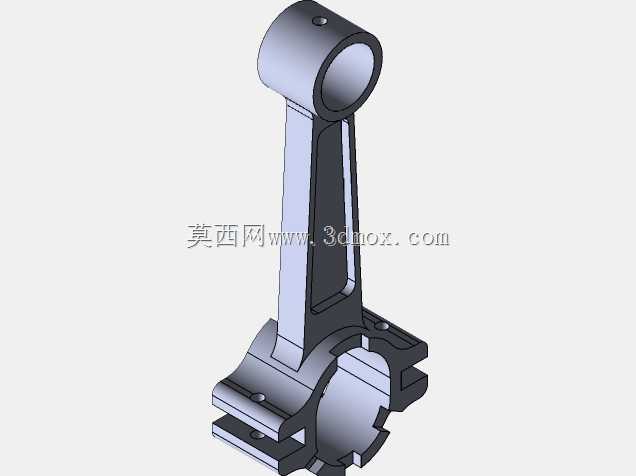

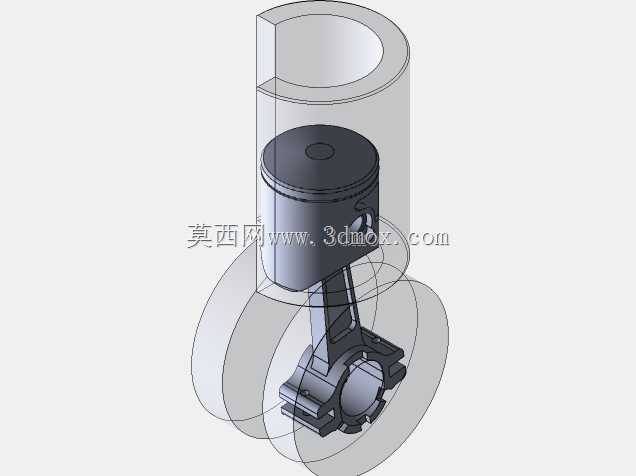

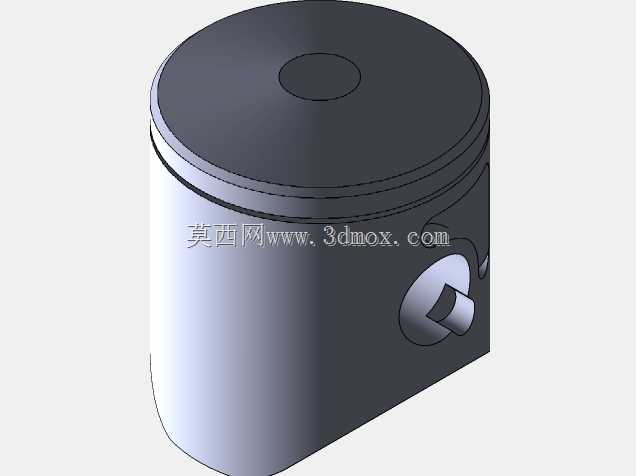

　　这套组件是单缸越野摩托车动力核心的曲柄连杆机构总成，直接决定发动机的动力输出平顺性与高转可靠性，在越野摩托赛事、民用越野车辆维保、动力改装领域都有极强的参考价值。实际装车场景下，这套机构要承受每分钟近万转的往复惯性力与燃烧爆发压力，活塞在气缸内做往复直线运动，通过活塞销将力传递给连杆，连杆再把直线运动转化为曲轴的旋转运动，最终把燃烧做功的动力输出给离合器与传动系统，驱动车辆行进。从功能特性来看，活塞采用轻量化裙部设计，裙部预留了合理的热膨胀间隙，避免高负荷工况下热胀卡缸，活塞环槽的尺寸精度直接影响气缸密封性，既要保证燃烧气体不窜入曲轴箱，也要控制机油上窜进入燃烧室；连杆采用分体式大头设计，大头轴瓦与曲轴曲柄销的配合间隙经过严格匹配，

　　兼顾高速运转下的油膜形成与转动阻力控制；曲轴为组合式曲柄结构，左右曲柄通过过盈压装与曲柄销结合，两端的轴承安装位同轴度要求极高，直接影响发动机运转的振动水平。设计思路上，整套机构优先平衡轻量化与结构强度，活塞采用铝合金材质降低往复运动质量，减少高转下的惯性载荷，连杆采用合金钢锻造成型，在保证杆身抗拉伸、抗弯曲强度的前提下尽可能去除冗余材料，曲轴的曲柄配重块经过动平衡校准，抵消活塞与连杆往复运动产生的一阶、二阶惯性力，降低发动机整机振动。安装边界方面，活塞外径与气缸内径的配合间隙控制在丝级精度，活塞销与活塞销座、连杆小头衬套的配合为过渡配合，装配时需要通过热装工艺保证连接可靠性；连杆大头与曲柄销的配合间隙需要严格控制在公差范围内，

　　间隙过大会导致运转异响、油压泄漏，间隙过小则会出现润滑不足烧瓦的问题；曲轴两端的轴承安装位需要与箱体轴承座同轴，装配后曲轴的转动阻力要均匀无卡滞，轴向窜动量控制在设计允许范围内，避免运转过程中曲轴窜动导致的活塞偏磨、油封泄漏问题。在实际维修与改装场景中，这套组件的尺寸参数是匹配气缸、箱体、配气机构的核心依据，比如活塞的压缩高度直接影响发动机的实际压缩比，连杆的中心距决定活塞的上止点、下止点位置，曲轴的回转半径直接决定发动机的排量与活塞行程，任何一个参数的偏差都会导致发动机无法正常运转，甚至出现活塞撞气门、连杆断裂等严重故障。建模过程中需要重点关注各运动部件的运动干涉检查，比如活塞在上止点、下止点位置时与气缸盖、曲轴箱的间隙，

　　连杆摆动过程中与曲轴箱内壁、活塞裙部内侧的间隙，避免实际装配后出现运动卡滞。这套机构的设计逻辑也能为通用小型单缸汽油机、通用动力设备的曲柄连杆机构设计提供参考，尤其是高转速、高负荷工况下的结构强度校核、动平衡设计、配合间隙选取的思路，都可以直接迁移到同类动力产品的开发中。
