间歇式连续转向传动机构结构设计

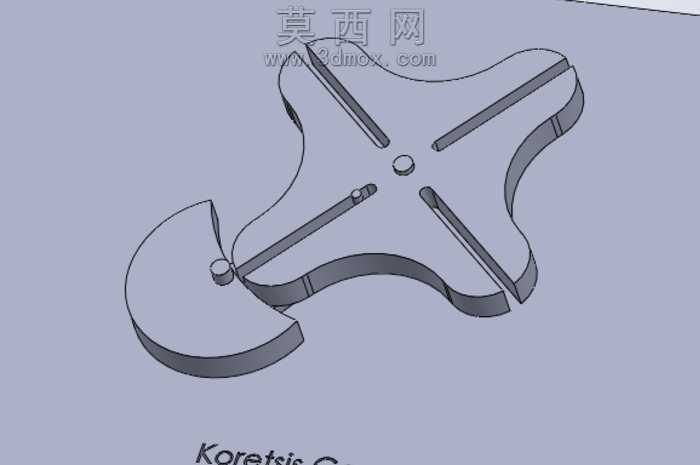

本作品为间歇式连续转向传动机构的三维建模成果，建模过程以参数化特征建模为核心逻辑，首先绘制核心构件的二维草绘轮廓，精准定位主动拨销与从动槽轮的中心距、槽口分度角度、锁止弧半径等关键尺寸，通过拉伸凸台命令生成主体实体，对槽口边缘、拨销安装位、配重块轮廓添加圆角过渡特征，避免应力集中的同时还原实际加工的工艺细节。材质配置阶段，为整体构件赋予哑光合金钢材质，调整金属粗糙度、反射率参数模拟真实机加工金属的表面质感，背景采用低饱和度浅灰纯色，突出机构本身的结构轮廓，渲染阶段开启环境遮蔽效果，让构件的棱边转折、槽腔深度呈现自然的明暗层次，清晰展现各部件的装配关系。结构设计上，该机构采用单拨销驱动四槽槽轮的经典间歇传动布局，主动端设置扇形配重锁止块，在拨销脱离槽口的间隙阶段，锁止弧与从动轮的外圆弧面完全贴合，实现从动件的精准定位，避免间歇阶段的从动件窜动；从动轮采用十字四槽对称布局，每个槽口的导向段做了微倒角处理，保证拨销入槽、出槽过程顺滑无卡滞，同时在从动轮非槽口区域做了曲面减重设计，在保证结构强度的前提下降低构件转动惯量，提升机构运行的平稳性。设计思路围绕连续转向的间歇传动需求展开，针对传统槽轮机构传动冲击大的问题，优化了拨销端部的曲面轮廓，调整槽口的切入角度，降低拨销入槽瞬间的刚性冲击，同时通过配重块的偏心设计平衡主动件的转动惯量，让机构在高速连续转动状态下保持稳定。建模完成后对机构进行了运动仿真验证，模拟主动轴连续匀速转动的工况，逐帧检查拨销与槽口的啮合状态、锁止弧的配合间隙，确认机构可实现从动件每次90度的定角度间歇转向，传动过程无干涉、无卡滞，转向定位精度满足设计预期，可作为自动化转位、间歇送料等场景的机构设计参考。
