单级圆柱齿轮减速箱三维结构设计

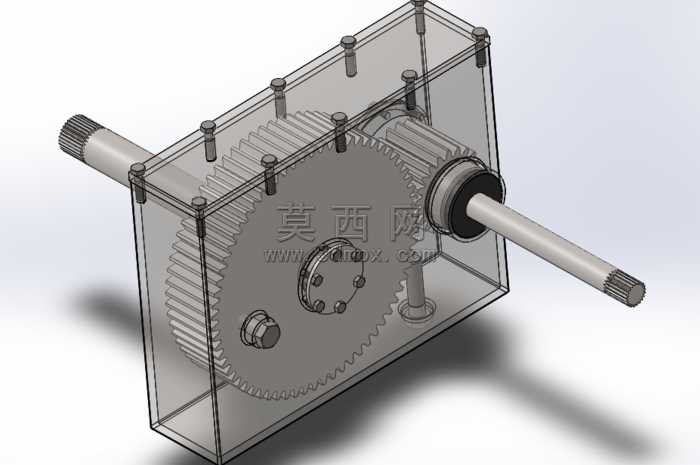

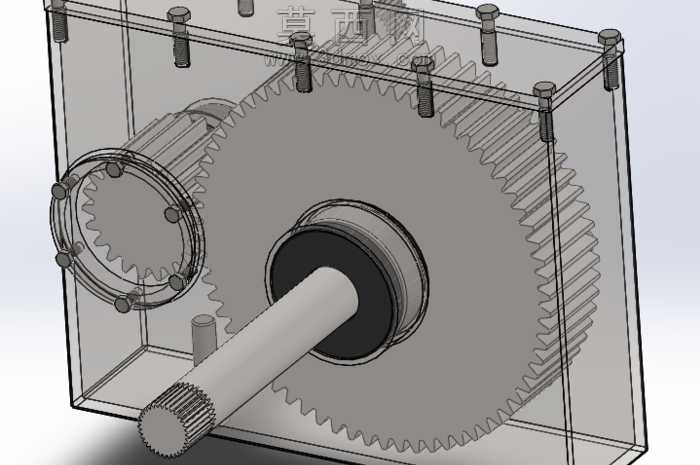

本作品为单级圆柱齿轮减速装置的三维建模成果，建模过程严格遵循机械设计规范，先完成整体参数化草图绘制，确定减速箱的中心距、传动比、轴系跨度等核心参数，再通过拉伸、切除、阵列等特征操作逐步构建各零部件。箱体采用透明化渲染处理，可直观呈现内部传动结构布局，材质分配上区分了不同部件的物理属性：齿轮采用调质钢材质表现金属哑光质感，传动轴添加了表面花键的细节纹理，螺栓、油塞等标准件赋予镀锌金属光泽，轴承端盖的密封毡圈也做了橡胶材质的质感区分，整体渲染效果层次分明，各部件辨识度高。结构设计上，输入轴与输出轴平行布置，大齿轮通过平键与输出轴周向固定，小齿轮与输入轴采用一体式结构提升传动刚性，箱体内腔预留了充足的润滑油储存空间，侧面设置油塞用于换油操作，箱盖与箱座通过沿周向均匀布置的螺栓实现紧固连接，轴承端盖采用凸缘式结构，既可以对轴承实现轴向定位，也能通过调整垫片补偿轴系的轴向窜动间隙，输入输出轴的伸出端均设置了密封结构，避免润滑油泄漏同时阻挡外界粉尘进入箱体内部。设计过程中充分考虑了装配工艺性，各零部件的装配基准统一，不存在干涉问题，轴系零件的轴向固定、周向固定方式均符合机械设计手册要求，齿轮的啮合间隙、轴承的预紧量都预留了合理的调整空间，整体结构紧凑，传动路线清晰，既满足减速增扭的功能需求，也兼顾了拆装维护的便利性，可作为机械原理课程的教学演示模型，也能为同类型减速装置的结构优化提供参考依据。
