本田Astrea摩托车后摇臂结构设计

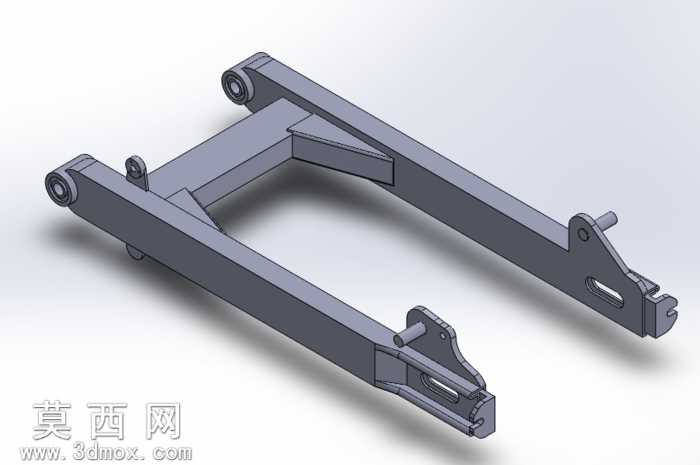

本作品为针对本田Astrea车型开发的后摇臂三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以实车测绘的尺寸数据为基准，绘制摇臂双侧纵梁的中心轨迹草图，通过拉伸凸台命令生成主体梁身的基础实体，针对梁身与后轴连接的叉形端部，采用切除拉伸命令加工出轮轴安装槽位，同时对槽位边缘添加圆角特征消除应力集中隐患。建模过程中严格还原摇臂的各安装点位结构：前端与车架铰接的衬套安装位采用同轴心凸台设计，预留出衬套压装的公差间隙；中部的减震器连接吊耳通过单独的凸台拉伸后与主体梁身做合并实体处理，吊耳的安装孔位添加了倒角特征便于装配对位；梁身侧面的刹车管路固定卡扣、链条调节卡位等细小结构均逐一还原，保证模型与实车零件的装配匹配度。材质设定阶段，主体摇臂赋予高强度合金钢材质属性，表面添加哑光黑色喷塑的外观质感，铰接衬套部位赋予耐磨铜合金材质，安装螺栓等标准件赋予镀锌钢材的金属光泽，渲染阶段采用工作室柔和光源环境，通过多角度打光凸显摇臂的梁身焊接结构、加强筋过渡形态以及各安装位的细节特征，阴影参数调整为软阴影效果，避免硬阴影遮挡结构细节。设计思路上，该摇臂采用经典的双纵梁桥式结构，双侧纵梁通过中部的横向连接梁形成刚性整体，在保证结构抗扭强度的同时尽可能优化梁身截面尺寸，降低非簧载质量；针对瞬态受力分析的需求，模型在关键受力部位保留了完整的几何特征，未做过度的简化处理，可直接导入Ansys等有限元分析软件，完成不同工况下的应力分布、形变位移等瞬态分析计算，为摇臂的结构优化、材质选型提供精准的几何模型支撑。建模过程中对各特征的参数均做了命名管理，修改对应尺寸参数即可快速适配不同排量、不同轴距的同平台车型摇臂设计，具备较好的参数复用性。
