蒸汽机车管路用锥形阀座截止阀结构设计

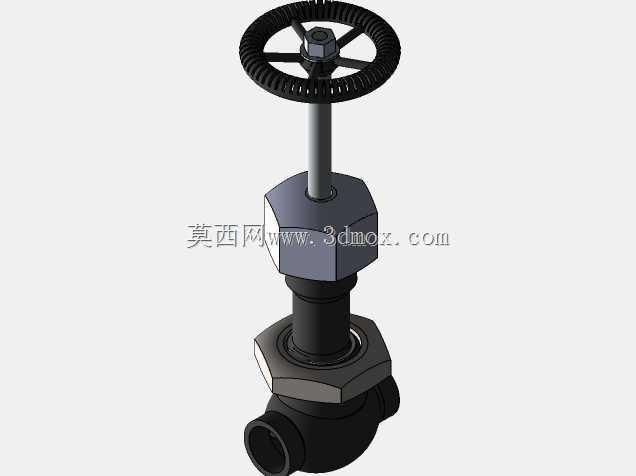

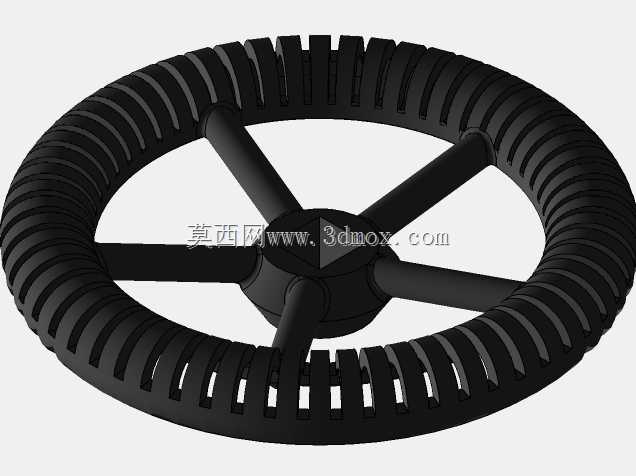

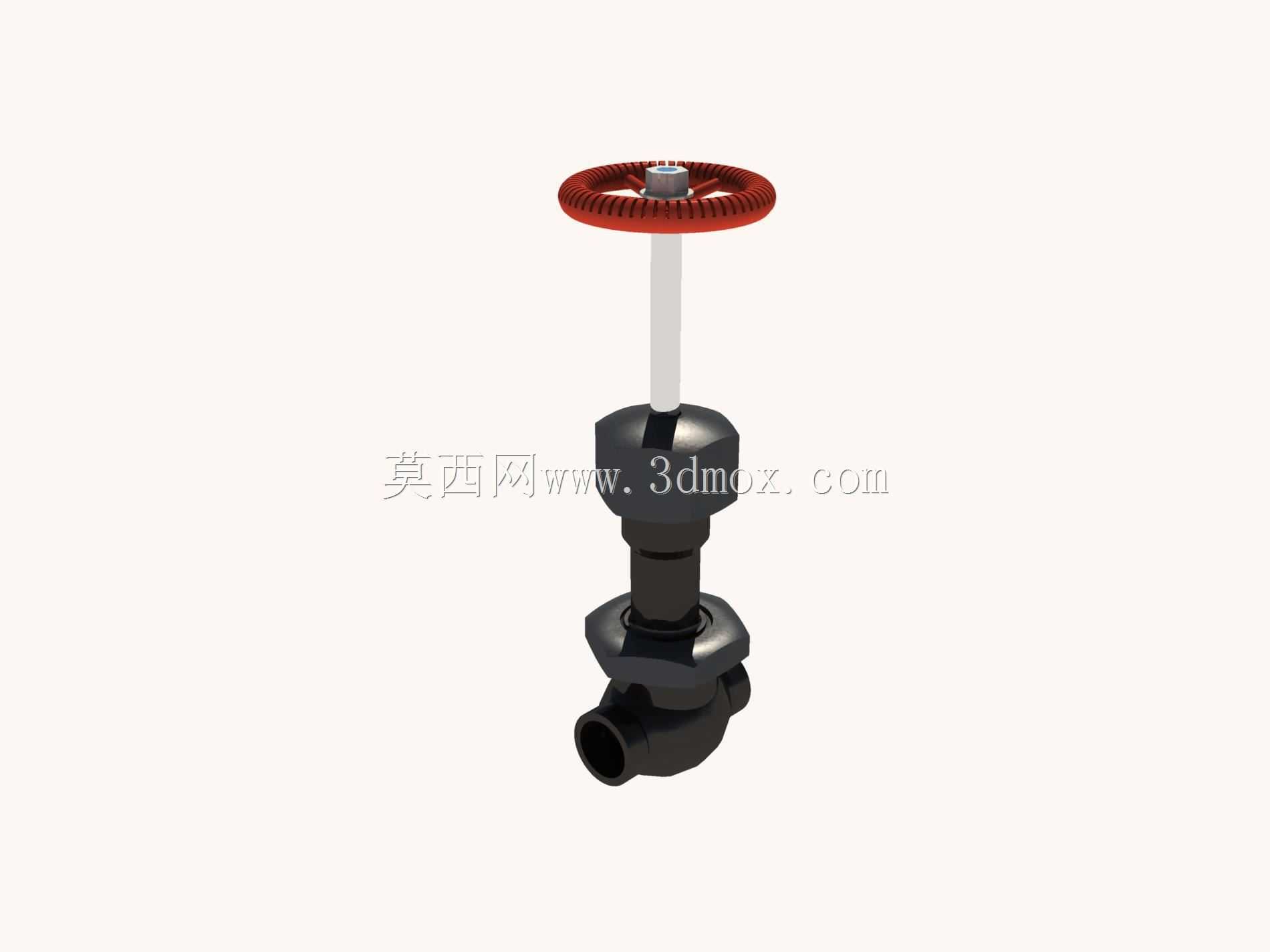

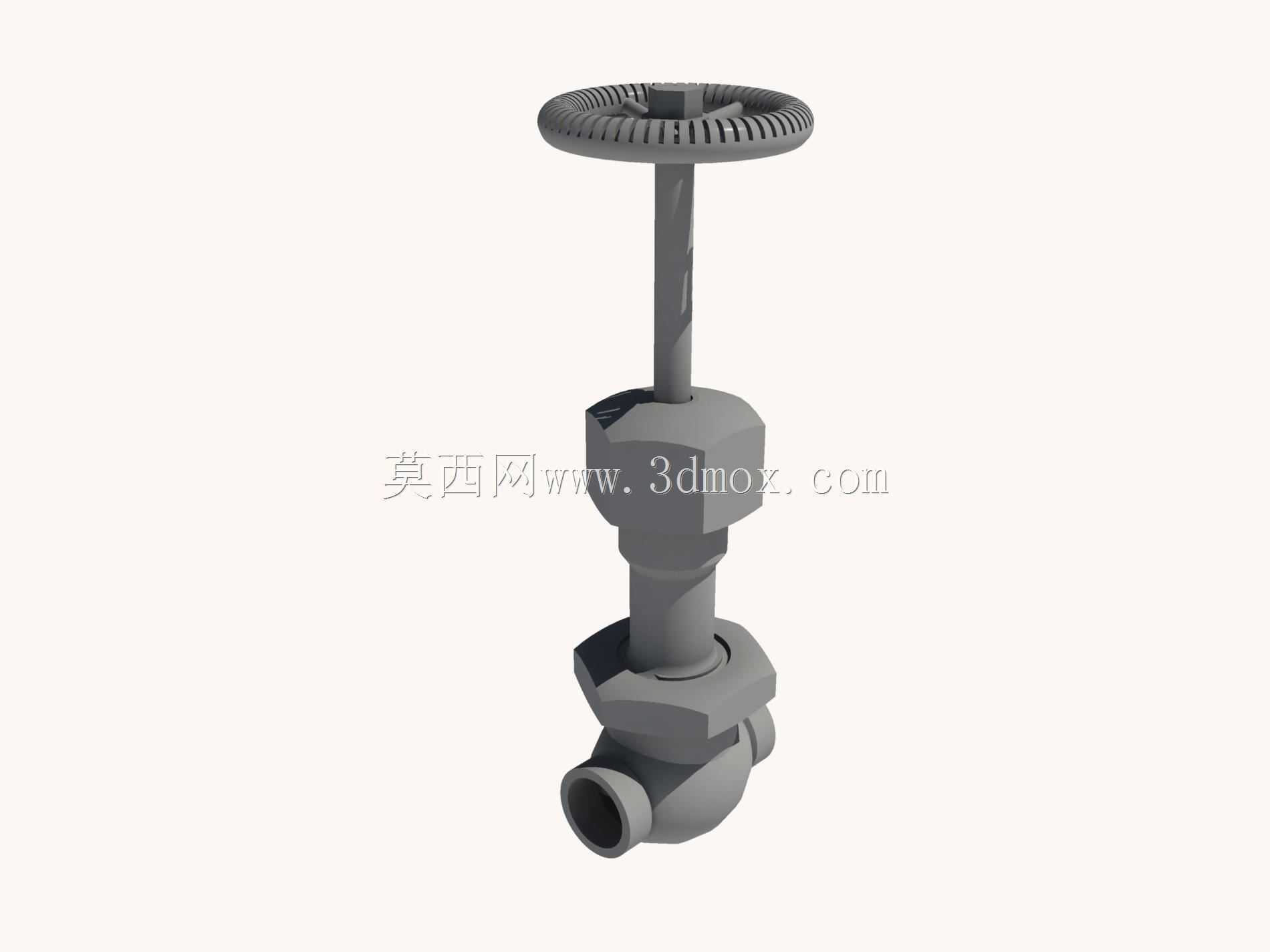

这款截止阀主要适配蒸汽机车的蒸汽输送管路系统，在机车运行过程中承担蒸汽通路的通断控制、流量调节核心功能，是蒸汽机车动力传输回路中保障管路安全、调控蒸汽供给的关键部件，可在机车启停、工况切换过程中快速切断或导通蒸汽通路，避免蒸汽异常泄漏、压力失控引发的运行故障，适配机车运行时的振动、温变复杂工况，满足高温高压蒸汽介质的输送管控需求。产品采用锥形阀座搭配塞式活动阀体的核心结构，在阀芯启闭的中间行程区间可形成收敛-发散的喷嘴效应，能够对管路内的蒸汽流态进行平顺引导，大幅降低介质流经阀腔时的紊流、冲蚀问题，有效提升阀门在频繁调节工况下的使用寿命，同时可保障流量与压降参数的线性对应关系，方便操作人员精准调控蒸汽供给量，匹配机车不同运行状态下的动力输出需求。设计过程中围绕1-1/2英寸的入口、出口通径参数开展流道仿真验证，结合蒸汽介质的流速、压力特性优化阀腔内部的过渡曲面，减少介质流动过程中的压损，同时针对阀杆与手轮的连接结构做了防松设计，适配机车运行过程中的持续振动工况，避免长期运行后出现阀杆松脱、手轮打滑的问题。外形结构上采用角式通径布局，阀体下部为介质进出的两个连接端口，上部依次设置填料密封段、阀杆传动段与顶部操作手轮，手轮采用轮辐式红色防滑结构，方便操作人员带防护手套操作时快速施力，整体安装边界紧凑，可直接适配蒸汽机车原有管路的安装空间，无需额外改动周边管线布局，安装时仅需将两端接口与对应管路做密封连接即可，手轮操作空间预留充足，不会与周边管路、车体结构产生干涉。密封结构上采用多重填料密封设计，可耐受高温蒸汽的长期冲刷，避免阀杆位置出现蒸汽泄漏，阀芯与锥形阀座的密封面做了硬化处理，可承受频繁启闭带来的磨损，长期使用后仍能保持可靠的密封性能，不会出现内漏问题，保障蒸汽管路的压力稳定。
