三吸盘可调式手持数码显微观测装置

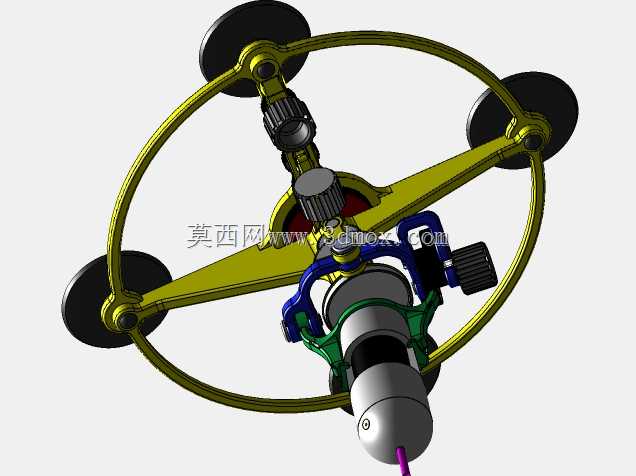

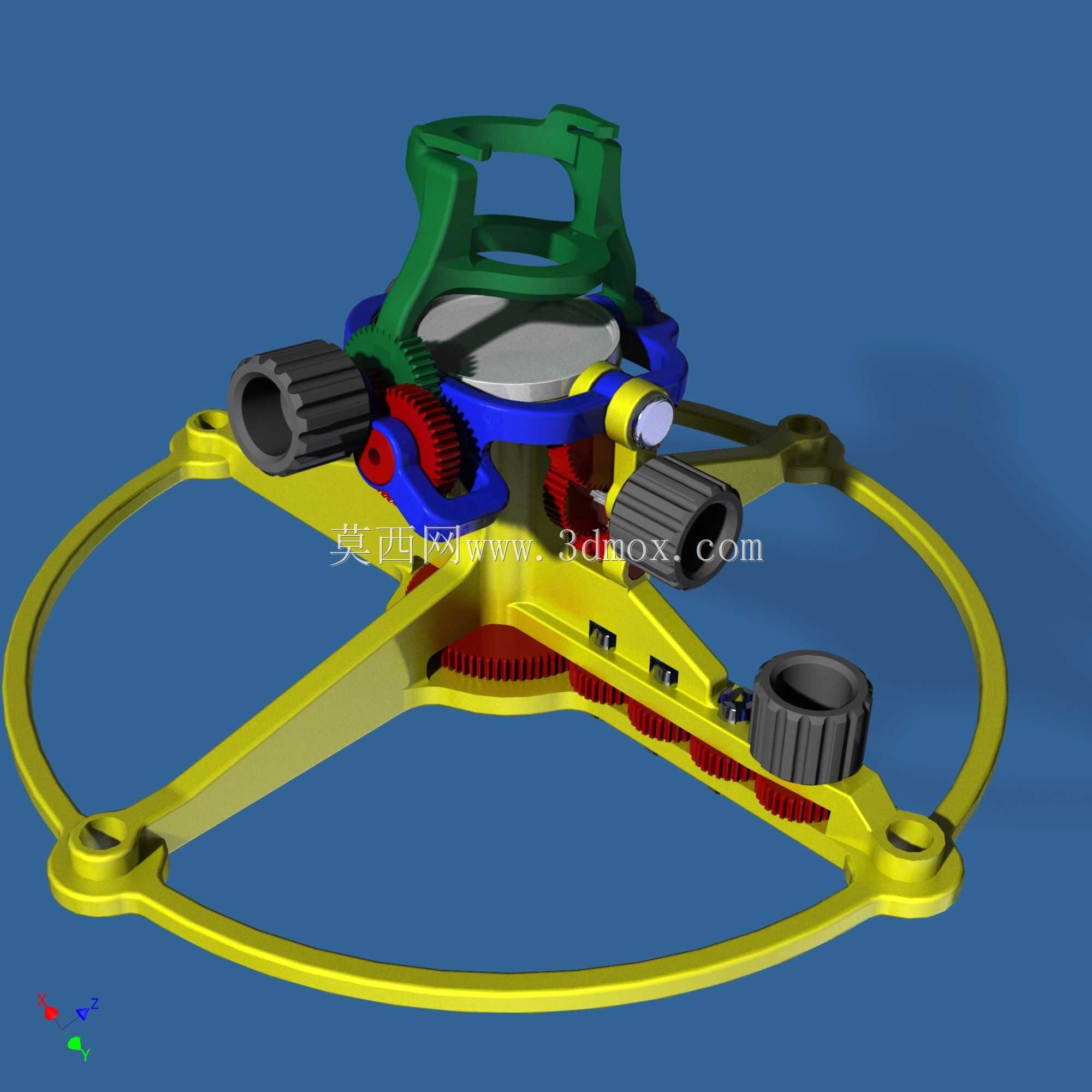

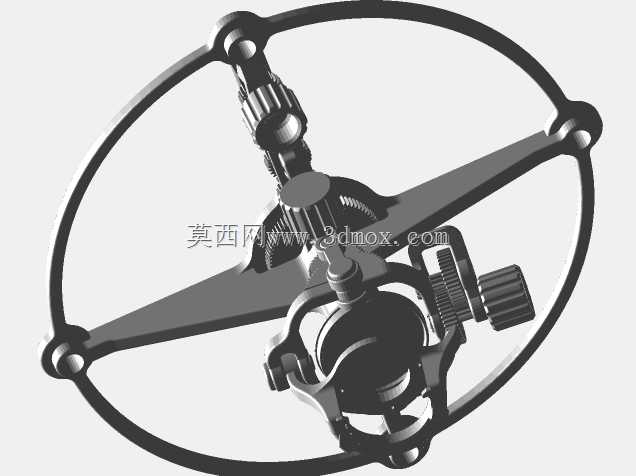

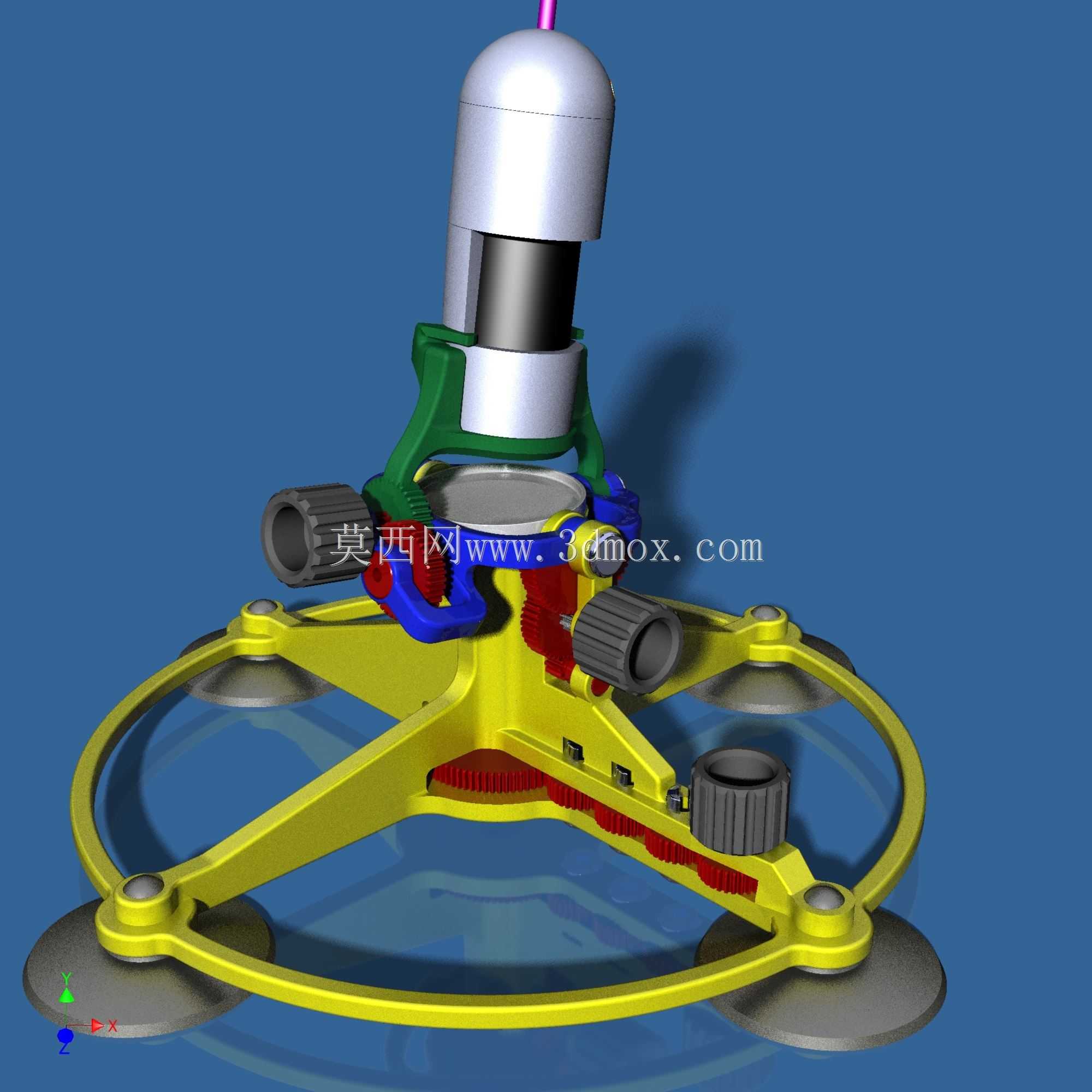

这款三吸盘式手持数码显微观测装置，主要面向微观形貌观测、微小工件尺寸核验、印刷线路板焊点检测、精密零件表面瑕疵排查、生物样本临时显微观察等场景，可适配桌面检测工位、户外样本采集现场、小型维修工作台等多种使用环境，无需复杂安装流程即可快速搭建稳定的显微观测点位。装置核心的显微成像单元搭载130万像素图像传感组件，可捕捉微米级的物体表面细节，支持实时显微画面输出，能够满足常规微观观测、影像记录的使用需求，观测时可根据目标物的观测倍率需求，通过镜身的调焦结构完成焦距微调，保证成像画面清晰锐利。装置的支撑结构采用三臂辐射式设计，三个支臂末端均配置柔性真空吸盘，可在光滑玻璃、平整金属台面、硬质塑料平面等多种材质的工作台面完成吸附固定，吸附后整体结构稳固无晃动，可避免观测过程中镜身偏移导致的画面失焦；支臂与镜身连接部位设置多组可调锁紧结构，可实现镜身高度、观测倾角、水平朝向的多维度调节，调节到位后锁紧旋钮即可锁定观测姿态，适配不同高度、不同摆放角度的观测目标。除吸盘组件与显微成像核心单元外，其余结构部件均可通过熔融沉积成型3D打印工艺制作，结构设计充分考虑了打印工艺的成型特性，无超大悬空打印结构，无需额外打印支撑即可完成各部件加工，有效降低了自制加工的成本与打印难度。整体装置展开后最大支撑直径约180mm，镜身可调节高度范围在80mm至150mm之间，固定后占用工作台面面积小，不会遮挡观测操作空间；各连接部位的旋钮均做了防滑纹理设计，徒手即可完成姿态调节与锁紧操作，无需借助额外拆装工具，拆装收纳后可放入小型工具包内携带，适配外出检测、现场样本观测的移动使用需求。支撑环结构采用环形镂空设计，既减轻了整体装置的自重，又可在观测时为手部操作预留充足空间，方便观测过程中对目标物进行位置微调、表面清洁等操作，镜身顶部预留了信号输出接口的安装位，可根据使用需求搭配不同类型的信号传输模块，适配电脑、便携显示终端等不同的画面输出设备。
