可3D打印锥齿轮传动广告展示盒结构

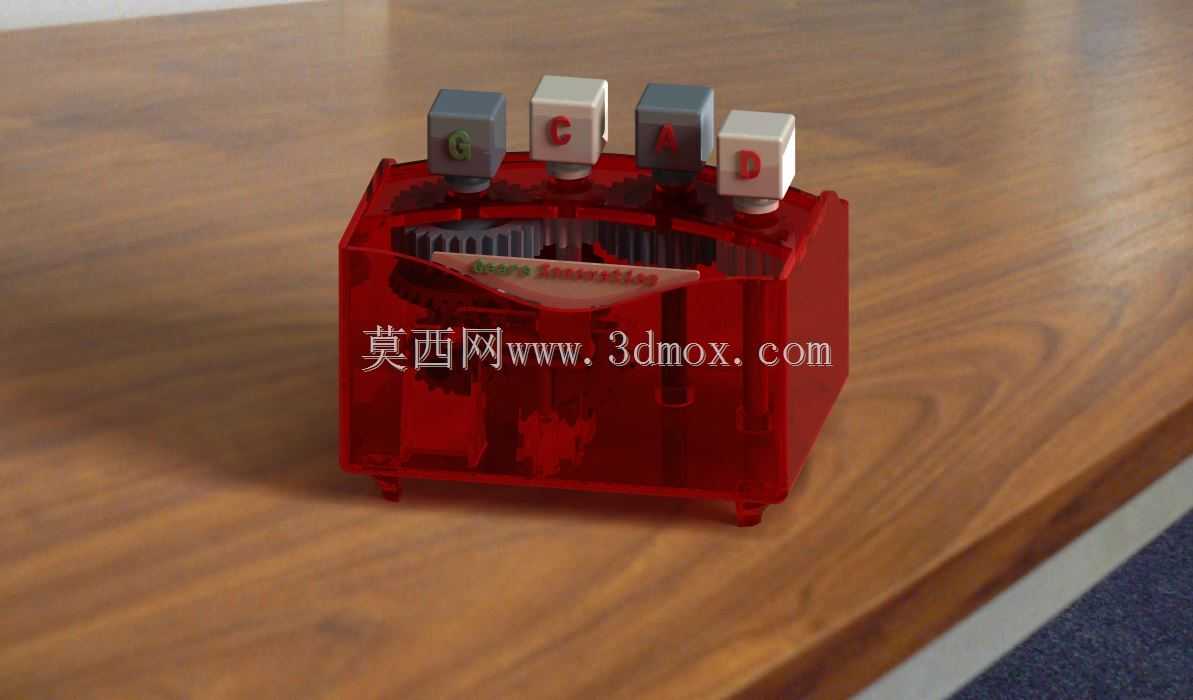

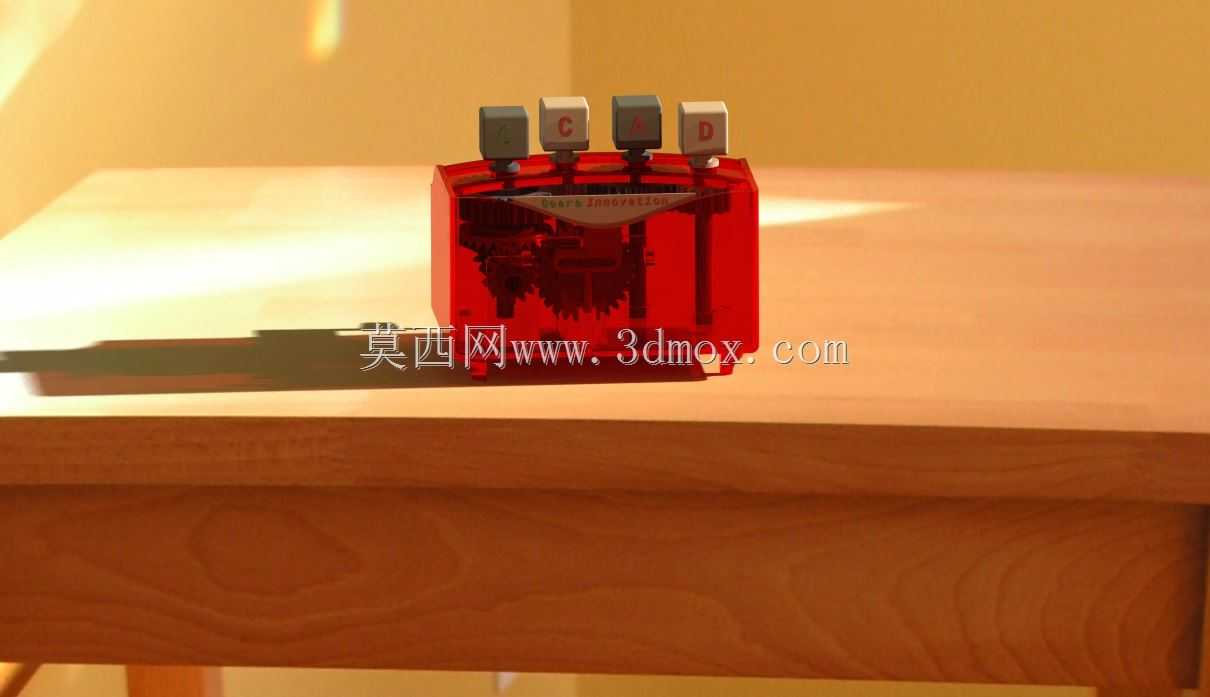

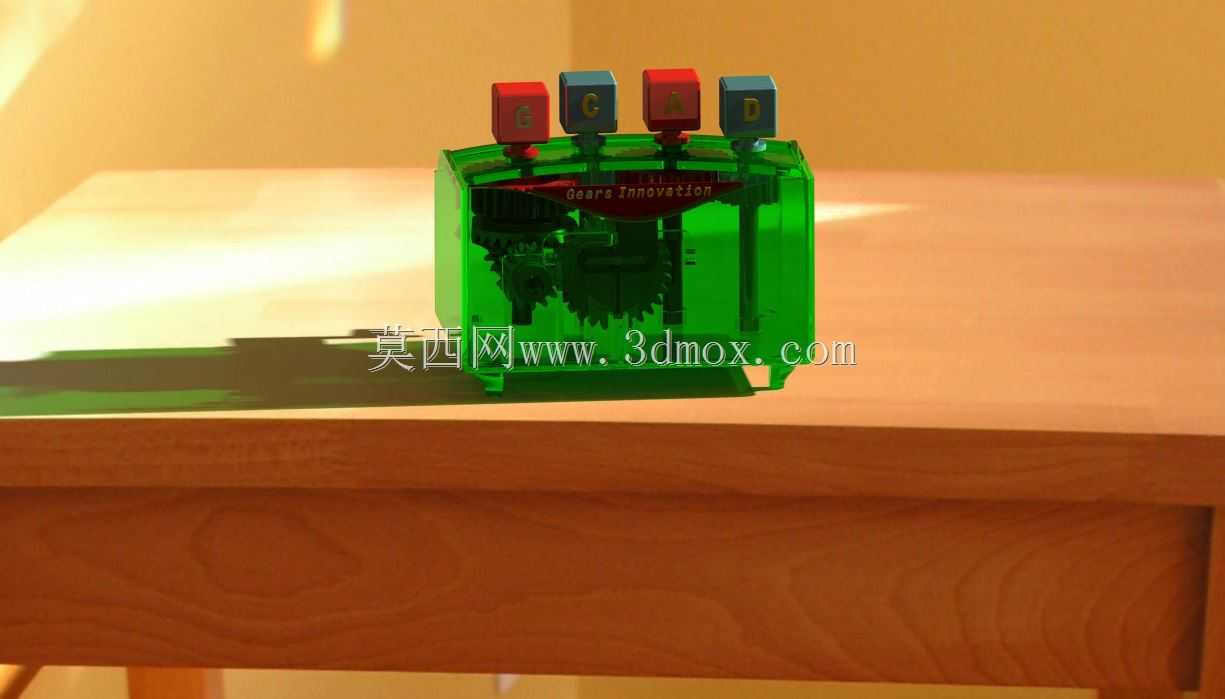

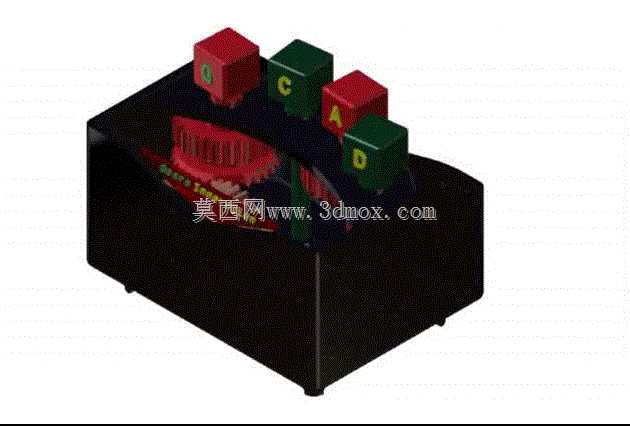

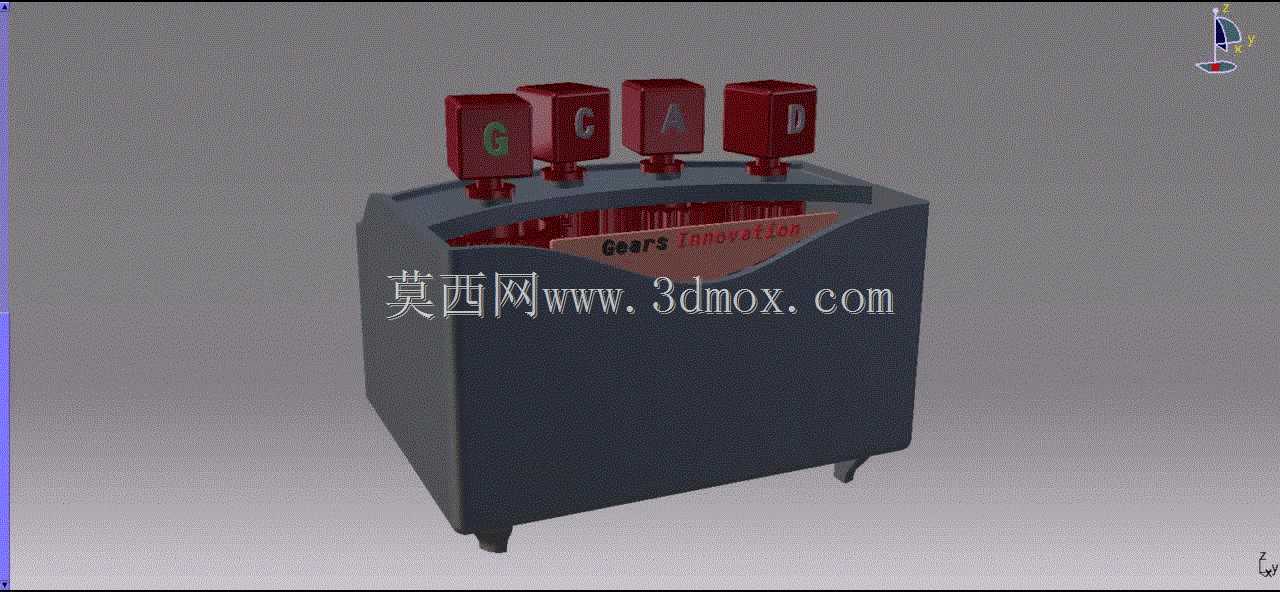

这款可3D打印的锥齿轮传动广告展示装置，主要应用于线下门店桌面宣传、展会互动展品、科普教具展示等场景，区别于传统静态广告立牌，它通过可交互的机械传动结构，让静态的广告标识产生联动动态效果，能够快速吸引路过人群的注意力，提升宣传内容的记忆点，同时也可作为机械原理科普的实操演示件，用于青少年科创教育、机械兴趣小组的结构认知教学。装置核心功能依托锥齿轮组的传动特性实现，使用者转动外置的输入手柄时，两组分别承载宣传字符的展示块会同步产生旋转与平移的复合运动，让标识字符按预设轨迹依次呈现，形成动态的展示效果，相比纯静态展具具备更强的互动性与趣味性。设计过程中充分适配熔融沉积成型3D打印的工艺特性，针对FDM工艺成型时的零件翘曲、层间结合强度问题做了专项优化：将零件间的常规配合间隙设定为适配打印层厚的合理数值，避免打印完成后零件粘连无法活动；在需要高精度配合的传动啮合位置，匹配更薄的打印层厚参数，保证锥齿轮齿形的成型精度，降低传动卡滞的概率。结构设计上充分考量锥齿轮的受力特性，由于锥齿轮传动过程中会同时产生轴向力与径向力，不同于正齿轮仅传递径向力的特性，设计时在齿轮的径向与轴向都设置了限位结构，同时预留了足够的活动余量，保证传动过程顺滑无卡涩；装置内部额外设计了一体化的支撑筋与安装支架，所有支撑结构都遵循3D打印的无悬空或少悬空设计原则，无需额外添加打印支撑即可顺利成型，同时筋板结构能够提升整体壳体的结构强度，避免打印完成后出现壳体变形、轴孔错位的问题。整体外形采用圆润的弧边台式结构，底部设置四个小型支撑脚垫，放置在桌面时具备足够的稳定性，不会因操作手柄时的作用力产生滑移；所有外露的传动部件都做了圆角钝化处理，没有尖锐棱角，日常互动操作时不会划伤使用者；安装边界适配常规桌面3D打印机的成型尺寸，整体尺寸控制在普通桌面级设备的成型幅面范围内，无需拆分大件即可一次性打印所有零件，打印完成后仅需简单去除支撑、清理毛刺即可完成组装，无需额外的金属紧固件，所有配合结构都采用卡扣与轴孔过盈配合的方式连接，组装门槛极低，普通爱好者无需专业工具即可完成整机组装，组装完成后即可通过手柄操作实现动态展示效果，装置内部预留了足够的标识粘贴空间，使用者可根据自身宣传需求更换不同的展示字符块，适配不同的宣传主题使用。
