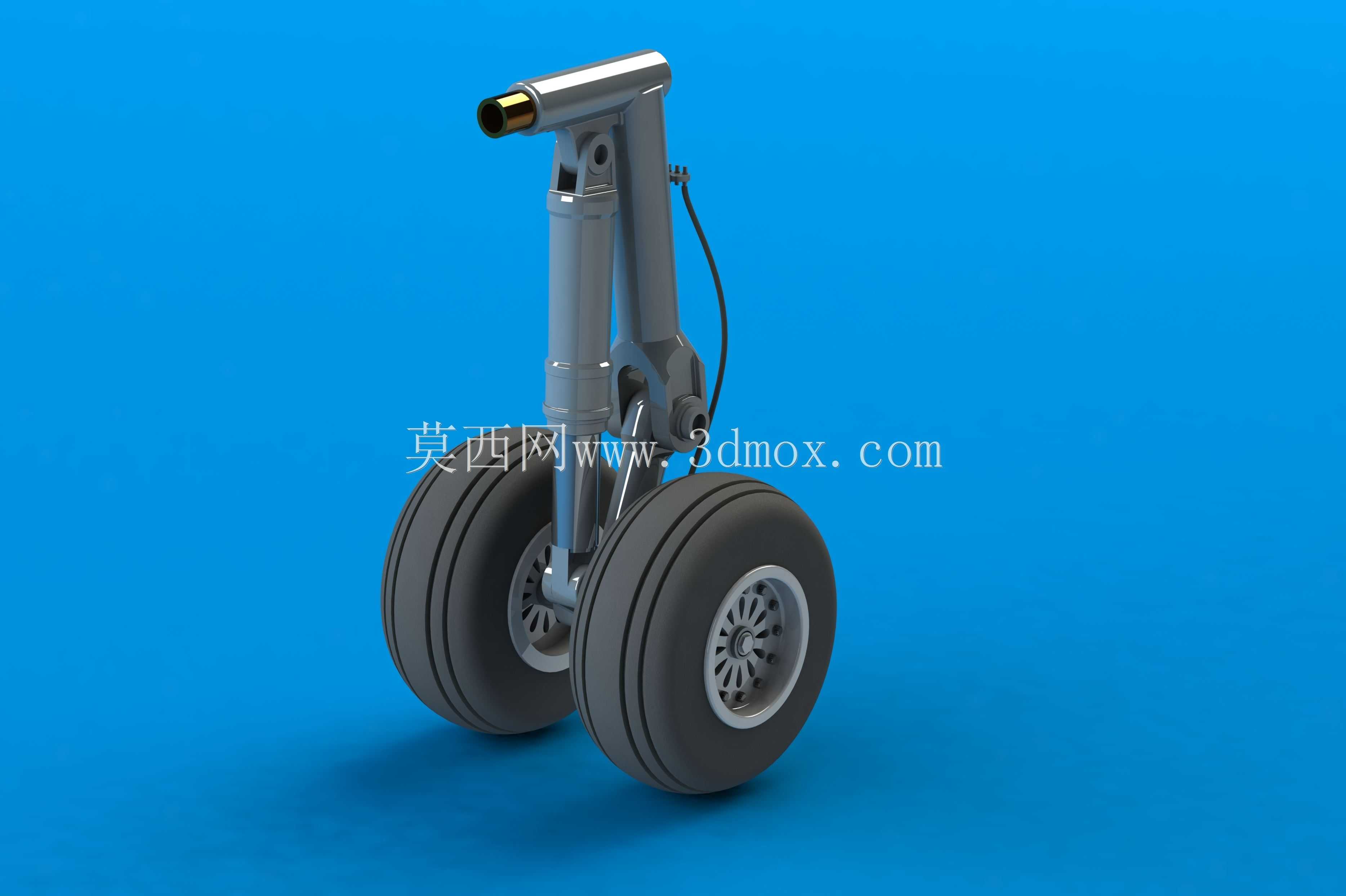

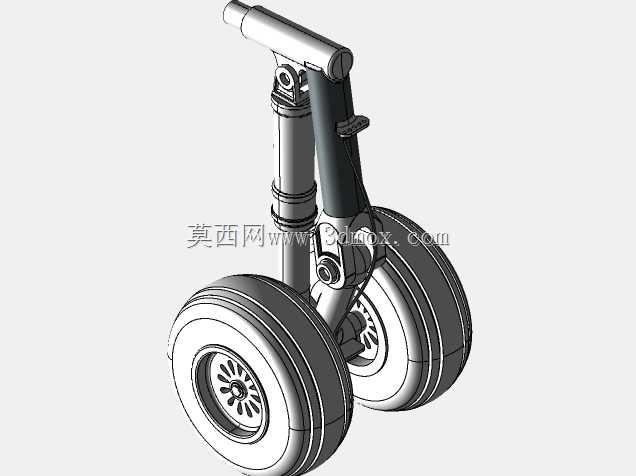

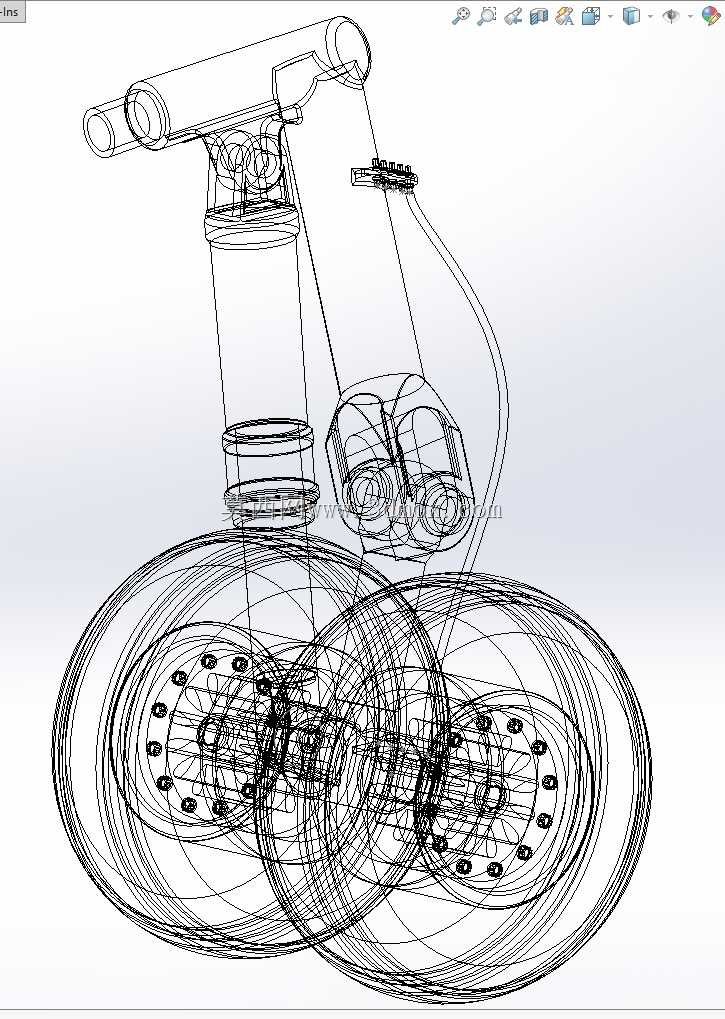

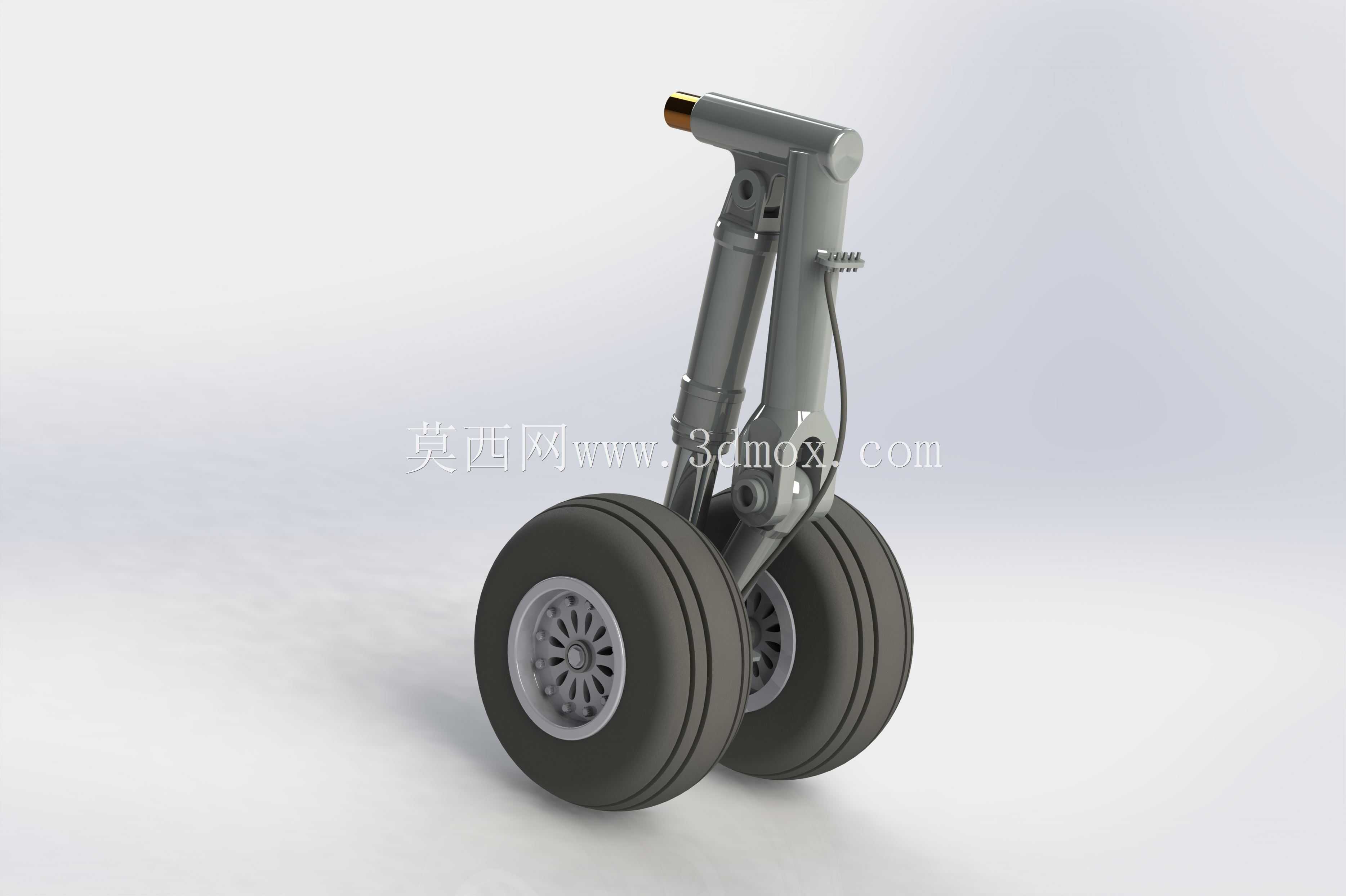

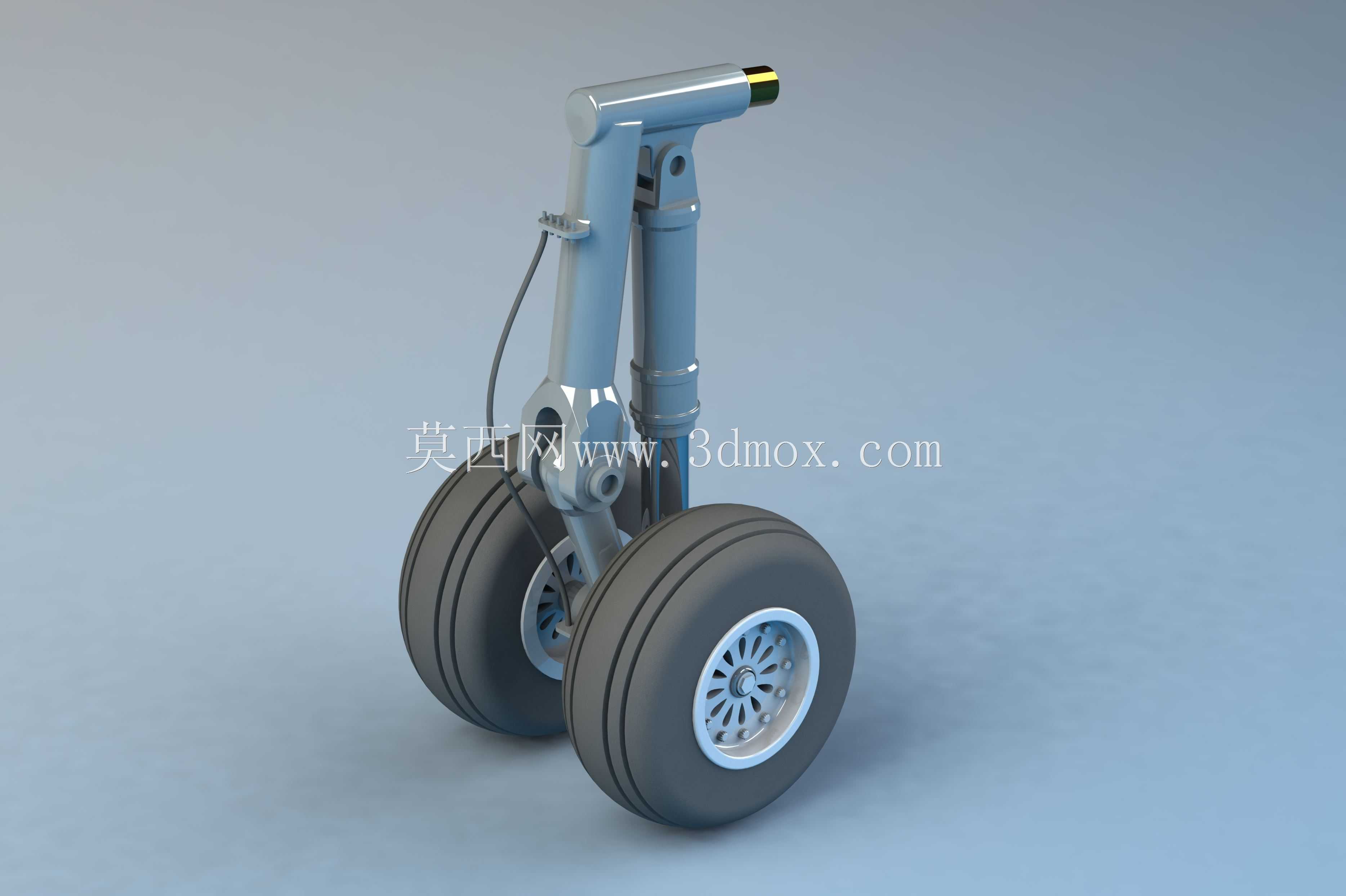

航空双轮式前起落架结构设计模型

该起落架为航空飞行器配套的前向支撑行走部件，主要应用于固定翼民用及通用类航空器的起降阶段，承担飞行器地面滑行、起飞滑跑、着陆接地全过程的机身前部载荷支撑，同时配合转向机构实现地面滑行阶段的方向控制，是航空器起降系统中不可或缺的核心功能部件。在实际作业场景中，起落架需要在着陆瞬间承受数倍于机身前部重量的垂直冲击载荷，在滑跑过程中承受跑道不平整带来的交变振动载荷，在转向过程中承受侧向剪切载荷，同时还要耐受高速滑跑带来的气流冲刷、地面碎石击打以及不同温湿度环境下的工况考验，因此其结构设计直接关系到航空器地面运行的安全性与稳定性。从功能特性来看，该款起落架采用双轮并列布局，相比单轮结构能够有效降低单轮接地压强，适配更多等级的跑道铺装条件，同时双轮冗余设计也能在单轮出现故障时提供一定的安全裕度；核心承载结构为油气式缓冲支柱，通过内部油液的阻尼作用与高压气体的压缩变形，可快速吸收着陆瞬间的冲击能量，避免刚性冲击传递至机身结构，同时在滑跑过程中过滤路面颠簸带来的振动，提升滑行平顺性；支柱上部设置有与机身连接的铰接安装位，配套收放作动筒连接接口，可实现飞行阶段的起落架收放收纳，降低飞行过程中的空气阻力；机轮部分集成了刹车组件安装接口，可配合刹车系统实现滑跑阶段的减速制动，轮辋采用轻量化高强度结构设计，在保证承载能力的前提下尽可能降低非簧载质量，提升缓冲系统的响应效率。在设计思路层面，该模型严格遵循航空部件轻量化与高可靠性并重的设计原则，整体结构采用等强度设计理念，对支柱主体、轮轴、铰接耳片等关键承载部位进行了应力集中优化，通过圆弧过渡、变截面设计降低局部应力峰值，同时在非承载区域进行减重挖除设计，控制整体结构重量；结构布局上充分考虑维护性需求，缓冲支柱的充油充气接口、轮轴的拆装位、刹车管路的走线空间都预留了足够的操作余量，便于地面维护人员进行日常检查与部件更换；外形尺寸方面，该起落架的整体高度适配对应机型的前机身离地间隙，双轮的横向轮距满足地面滑行的侧向稳定性要求，收放过程中的运动包络线与机身舱段的内部空间完全匹配，不会出现收放干涉问题；安装边界上，上部铰接点的位置精度、作动筒连接耳的轴孔同轴度、轮轴的安装垂直度都设定了严格的公差要求，保证安装后起落架的运动轨迹与受力方向符合设计预期，避免出现偏磨、卡滞等异常工况。
