喷气式无人靶机气动外形结构设计

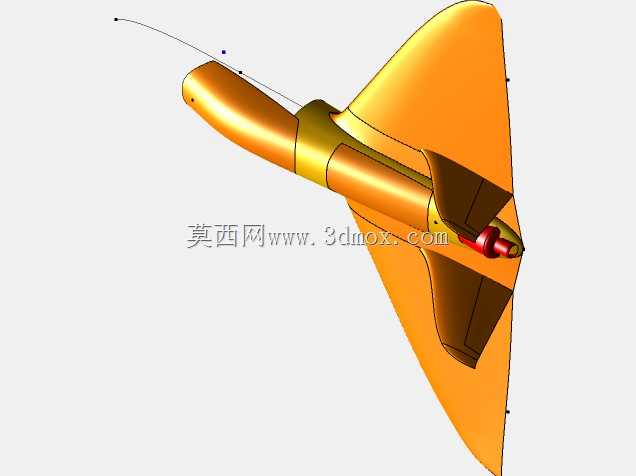

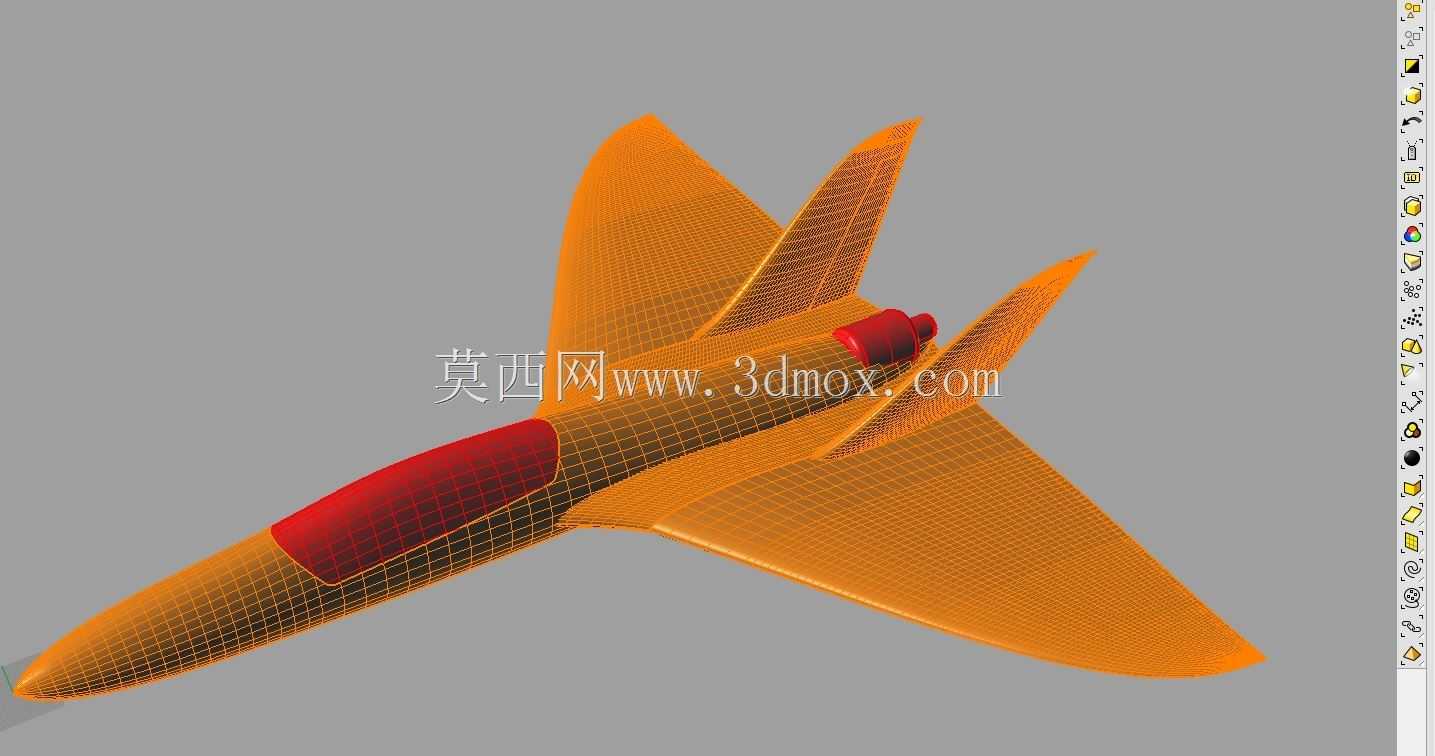

该靶机为喷气式动力无人靶标装备，主要应用于防空武器系统性能校验、作战训练靶标保障、空中对抗模拟演练等场景，可模拟第三代喷气式战斗机的飞行特性与雷达反射特征，为地空导弹、高炮、机载拦截武器的定型试验、日常训练提供逼真的空中模拟目标，替代有人机执行高风险的靶标保障任务，大幅降低训练与试验的安全风险与成本投入。在功能特性层面，该靶机采用小后掠角三角翼加双垂尾的气动布局，机身整体为流线型旋成体设计，机头段采用钝锥形整流造型，可有效降低跨音速飞行阶段的激波阻力，座舱区域采用一体化曲面整流结构，既可以降低飞行阻力，也可按需加装雷达反射增强装置、红外特征模拟组件，还原真实作战飞机的信号特征；机翼采用大根梢比三角翼设计，翼身融合过渡平滑，能够在高亚音速飞行状态下提供充足的升力，同时具备较好的大迎角飞行稳定性，双垂尾外倾布置，可在高速机动飞行时保证足够的航向稳定性，避免侧滑引发的飞行姿态失稳；尾部集成喷气式动力单元的安装舱位，预留了动力系统安装、燃油管路布设、飞控设备安置的内部空间，机身内部可根据任务需求搭载航迹控制系统、高度传感器、应答机设备以及任务载荷，能够按照预设航线完成平飞、爬升、转弯、俯冲等多种机动动作，模拟真实战机的战术规避动作。在设计思路上，该模型优先围绕气动效率与结构易生产性展开，整体曲面造型遵循跨音速面积律设计原则，机身横截面积沿纵轴平滑过渡，能够有效降低跨音速飞行的阻力增量，提升飞行速度与航程表现；外形尺寸适配通用地面发射架的安装边界，机身最大直径、翼展长度、整机长度均符合轻型无人靶机的运输与发射要求，无需复杂拆解即可完成阵地转运与快速发射准备，机翼与机身采用模块化连接设计，可根据不同任务需求更换不同展弦比的机翼组件，调整飞行速度与滞空时间参数，适配不同类型防空武器的训练需求；机身表面预留了设备检修口盖的安装位置，方便地面人员快速完成飞控设备调试、燃料加注、电池更换等准备工作，提升靶机的出勤效率。
