LDO42STH48步进电机精密结构设计

在桌面级自动化装备的传动选型环节，42规格步进电机始终是中小负载点位驱动场景里的核心执行部件，本次梳理的这款LDO-42STH48-2804AC-R步进电机，针对常规NEMA17安装位做了扭矩冗余优化，在3D打印机进给轴、小型桌面数控铣床进给、实验室微量送料机构、视觉检测工位平移台、小型分拣设备摆臂驱动这类安装空间受限、又需要平稳低速输出的工况里，适配性表现十分突出。

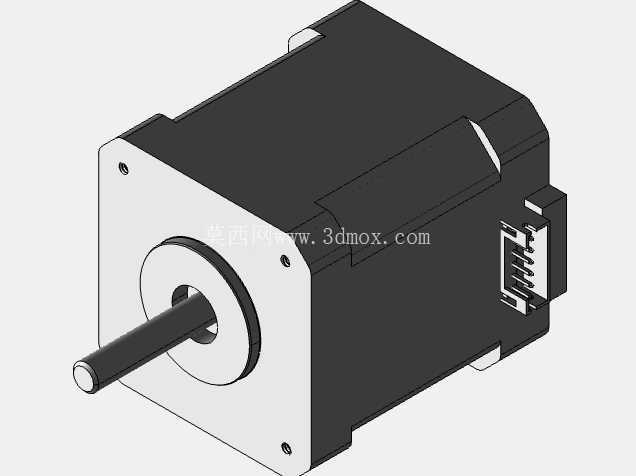

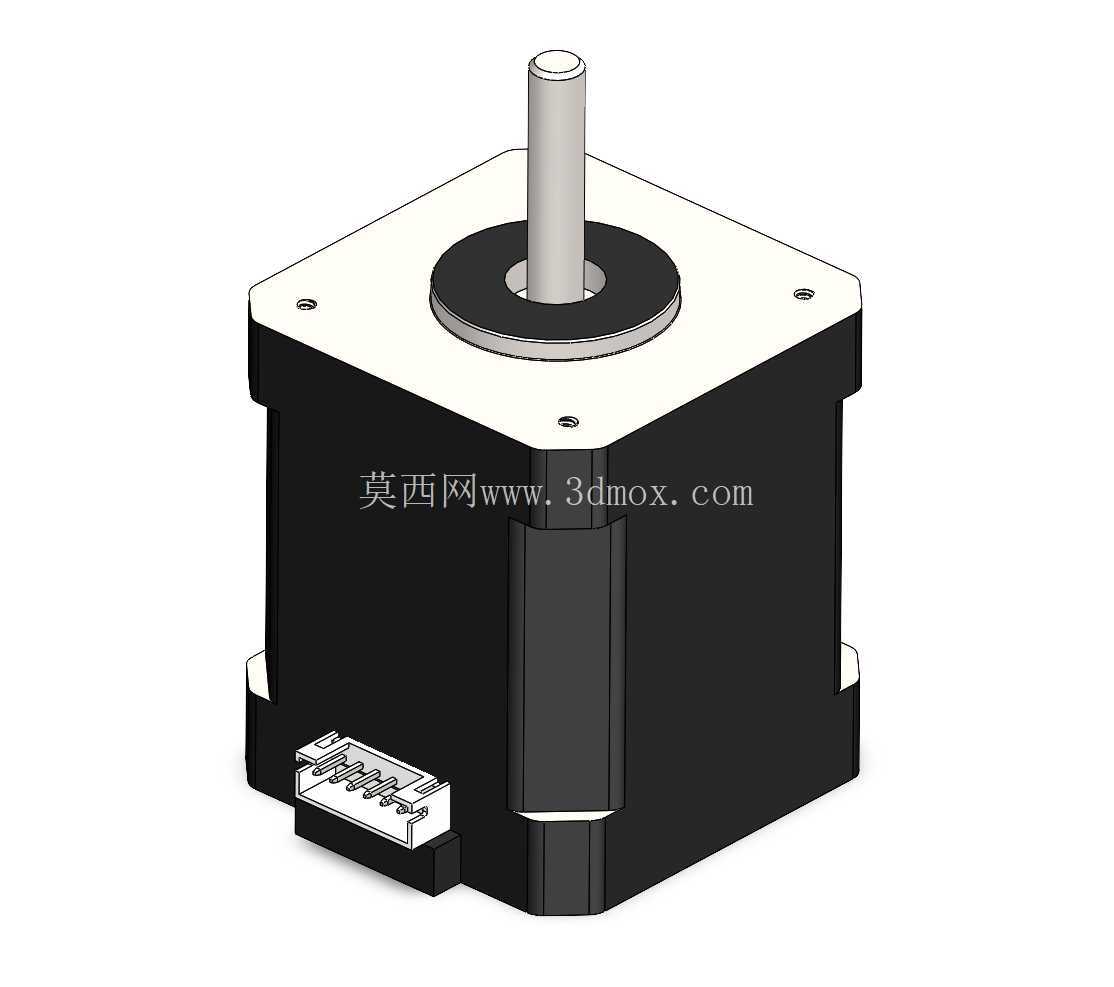

从实际安装边界来看，这款电机严格遵循NEMA17标准安装孔位布局，法兰端面为42mm见方的正方形结构，四个安装孔分布在法兰对角位置，孔位中心距统一为31mm，常规配套M3内六角螺丝即可完成端面锁附，不需要额外加工转接法兰，设备布局阶段只要在安装立面上预留出对应42mm见方的避让区域，同时沿电机轴向留出包含输出轴在内的总长度空间即可完成布置。电机输出轴为标准D型切面圆轴，轴径5mm，轴端伸出法兰端面的长度匹配常规同步轮、联轴器的锁紧范围，D型切面可以和带顶丝的传动件形成周向防转配合，避免频繁正反转时出现轴与传动轮打滑空转的问题。机身尾部的出线端采用侧向插接式连接器布局，接插件插口朝向机身侧下方，不需要在电机轴向后方额外留出走线弯折空间，对轴向尺寸紧凑的设备布局格外友好，线束插拔维护时不用拆解电机安装螺丝，直接侧向拔插即可完成接线更换。

结构设计层面，这款电机的机身外壳采用拉制铝型材一体成型，型材表面做了发黑氧化处理，四面预留的平直散热面既可以和设备安装板贴合传导热量，也能在高负载连续运行时依靠型材表面增大散热面积，降低绕组温升。电机前后端盖采用冲压钢制端盖，端盖和铝型材外壳通过扣压结构紧密结合，轴承室的同轴度在端盖压装时一次定位保证，前后两端的深沟球轴承分别支撑输出轴和转子尾端，径向游隙控制在极小范围，带动负载做频繁启停动作时轴端径向跳动量可以控制在0.02mm以内，适配同步带传动、小型丝杠直连这类对轴端跳动敏感的传动场景。电机内部转子采用高性能永磁体排布，步距角为标准1.8度，整步运行状态下一圈对应200个脉冲，配合常用的16细分驱动器可以实现每圈3200个微步的定位分辨率，低速运行时的振动和噪音相比普通同尺寸电机有明显改善，在桌面设备近距离操作的场景里不会产生明显的运行异响。

选型适配过程中，结构工程师可以直接依托标准安装尺寸完成整机布局干涉检查：电机法兰端面到机身尾部的总长度对应48mm机身规格，选型时要注意和同系列34mm、40mm长度的电机区分扭矩参数，这款48长度的型号输出扭矩更高，适合带动Z轴升降平台、双喷嘴打印挤出机这类负载稍大的工位。接插件的引脚定义遵循两相四线步进电机的通用线序，接线时只要对应驱动器A+、A-、B+、B-的相位标识即可完成调试，不需要额外做线序改制。在做传动匹配时，输出轴搭配GT2同步轮可以直接和20齿内径5mm的标准同步轮锁紧，搭配T8丝杠时选用内径5mm的刚性梅花联轴器即可完成直连，传动链路的同轴度误差可以通过联轴器的微量补偿特性抵消，降低电机轴承的额外径向载荷。

实际工况验证里，这款电机在恒定低速进给场景下的扭矩输出线性度较好，不会出现普通小步进电机低速段扭矩陡降的问题，在3D打印机挤出机驱动场景里，能够稳定带动耗材齿轮实现精准送料，高速回抽动作时响应滞后量极小；在小型XY平移台应用中，两台电机分别驱动X、Y轴同步带，加减速过程中没有失步丢步现象，重复定位精度可以满足桌面级加工、检测设备的使用要求。机身侧面的平整安装面还可以根据需求加装电机固定支架，既可以端面法兰锁附，也可以侧面夹持固定，给非标自动化设备的布局设计提供了更多安装方式选择。
