三米三翼展复合翼垂直起降固定翼无人机

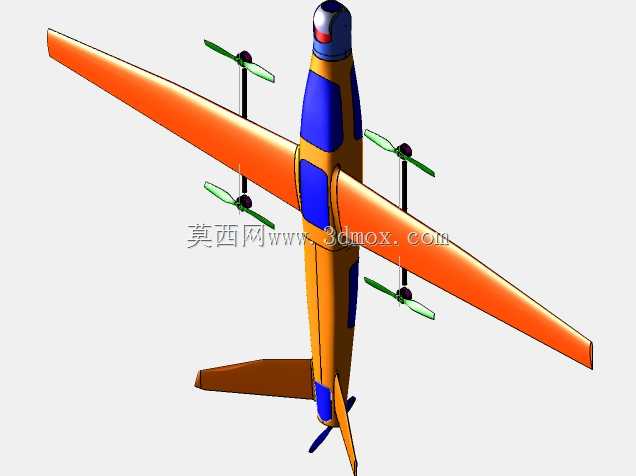

　　这套复合翼飞行器结构方案面向中小面积低空作业场景展开，整体采用固定翼巡航与多旋翼垂直起降融合的布局思路，机翼展开后翼展达到3.3米，机身沿航向呈细长流线型布置，尾部保留常规推进动力单元，机翼两侧的横臂上集成四组升力旋翼，不需要依赖跑道即可完成原地升空、定点悬停与姿态转换，到达作业高度后切换为固定翼平飞状态，依靠机翼升力维持长距离巡航，作业效率远高于纯多旋翼机型。

　　从实际落地的作业需求来看，这类构型非常适合县域级国土测绘、林区巡护、河道巡检、电力线路通道普查、应急现场先期踏勘这类任务：纯多旋翼续航时间短，单架次覆盖范围有限，大范围作业需要频繁换电往返；常规固定翼虽然航时长、速度快，但起降需要平整跑道或者弹射、伞降配套场地，在山区、水网、丘陵区域很难找到合适的起降点。复合翼方案把两类构型的优势结合起来，野外只要一块几平米的平整硬地就能完成起降，平飞阶段又能保持固定翼低功耗、高航速的特性，单架次可以覆盖数十平方公里的作业区域，外场作业不需要携带弹射架、回收伞这类额外保障设备，转场时整个机组可以拆解装进普通厢式车辆，到达现场后快速完成机翼、旋翼臂的对接装配即可起飞。

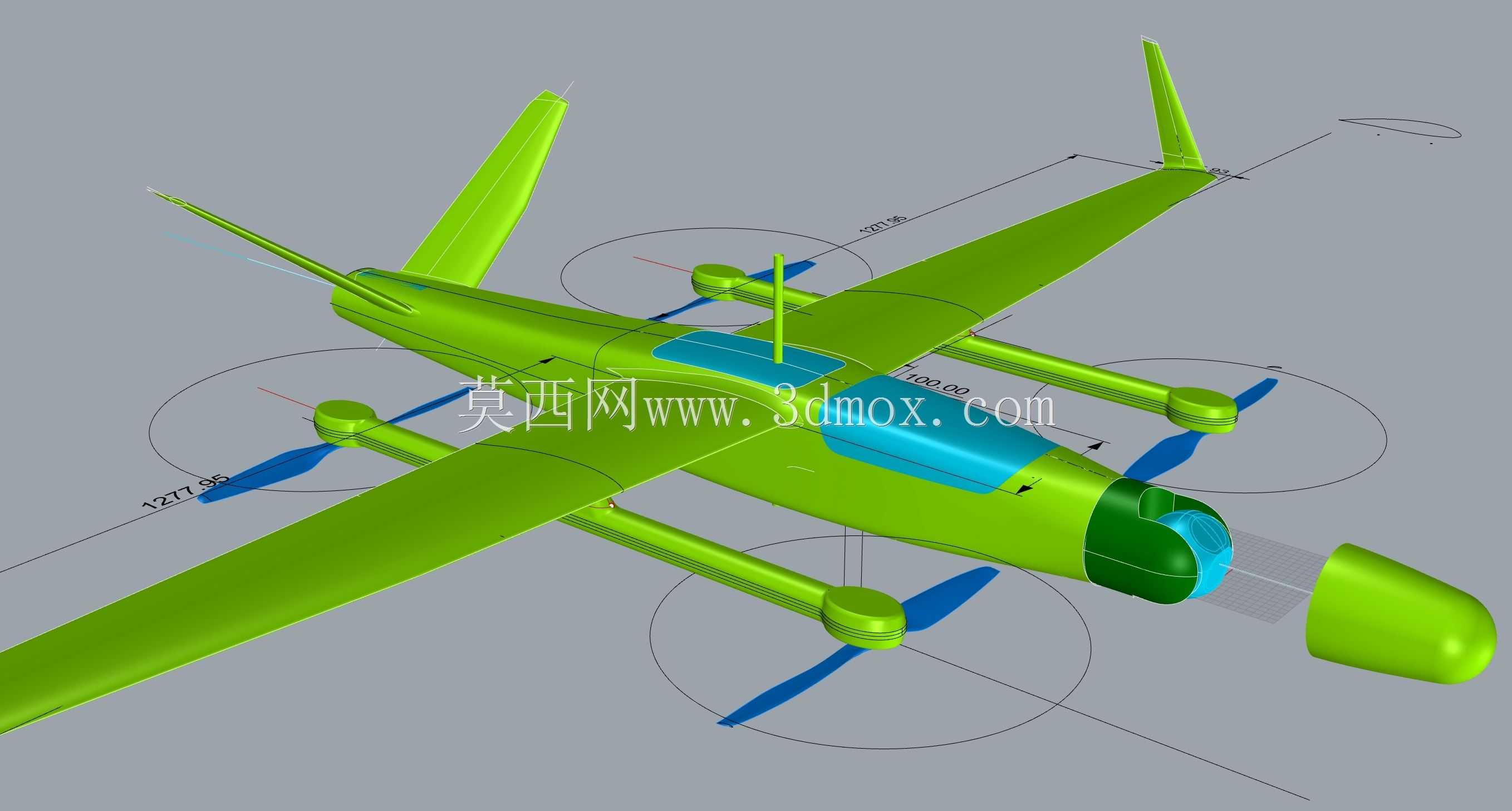

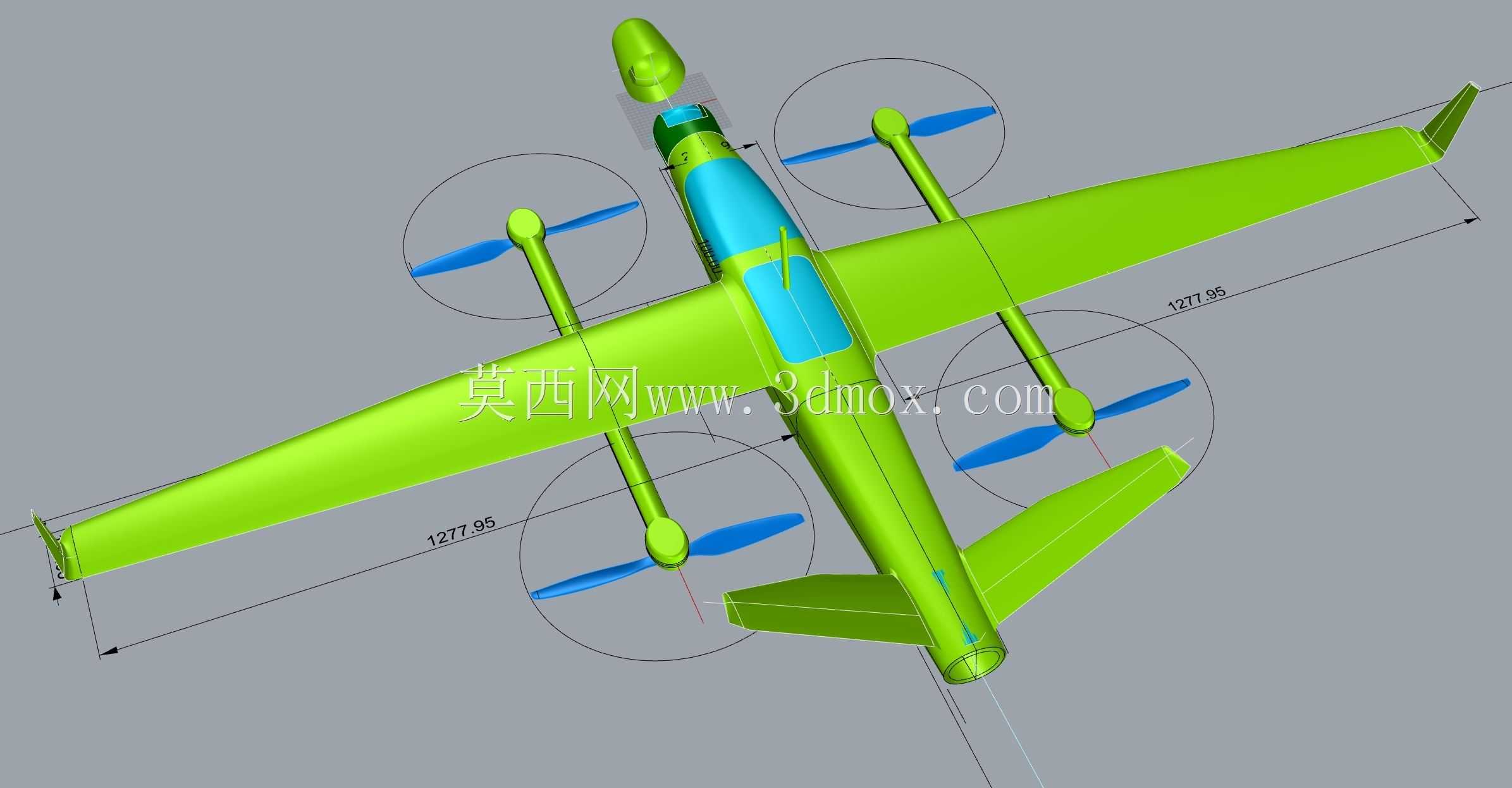

　　结构设计上，机身主体采用分段式承力思路，机头舱预留航测相机、激光雷达等任务载荷的安装空间，设备安装底座预留标准减振安装孔位，可以根据任务类型更换可见光测绘相机、多光谱传感器或者红外吊舱；机身中段是主承力框段，机翼对接接头、飞控电池舱、起落支撑点都集中在这个区域，载荷传递路径直接从机翼接头传到机身主框，避免长距离弱结构传力带来的形变。机翼采用大展弦比平直翼设计，翼型选择兼顾低速升阻比与巡航稳定性，翼梁沿展向贯通，外段机翼设置对接分离面，拆解后单段机翼长度可以控制在普通车辆后备箱可容纳的尺寸，旋翼动力臂直接固定在机翼下方的加强接头位置，升力旋翼工作时的交变拉力通过加强肋分散到翼盒结构，不会在蒙皮局部形成应力集中。

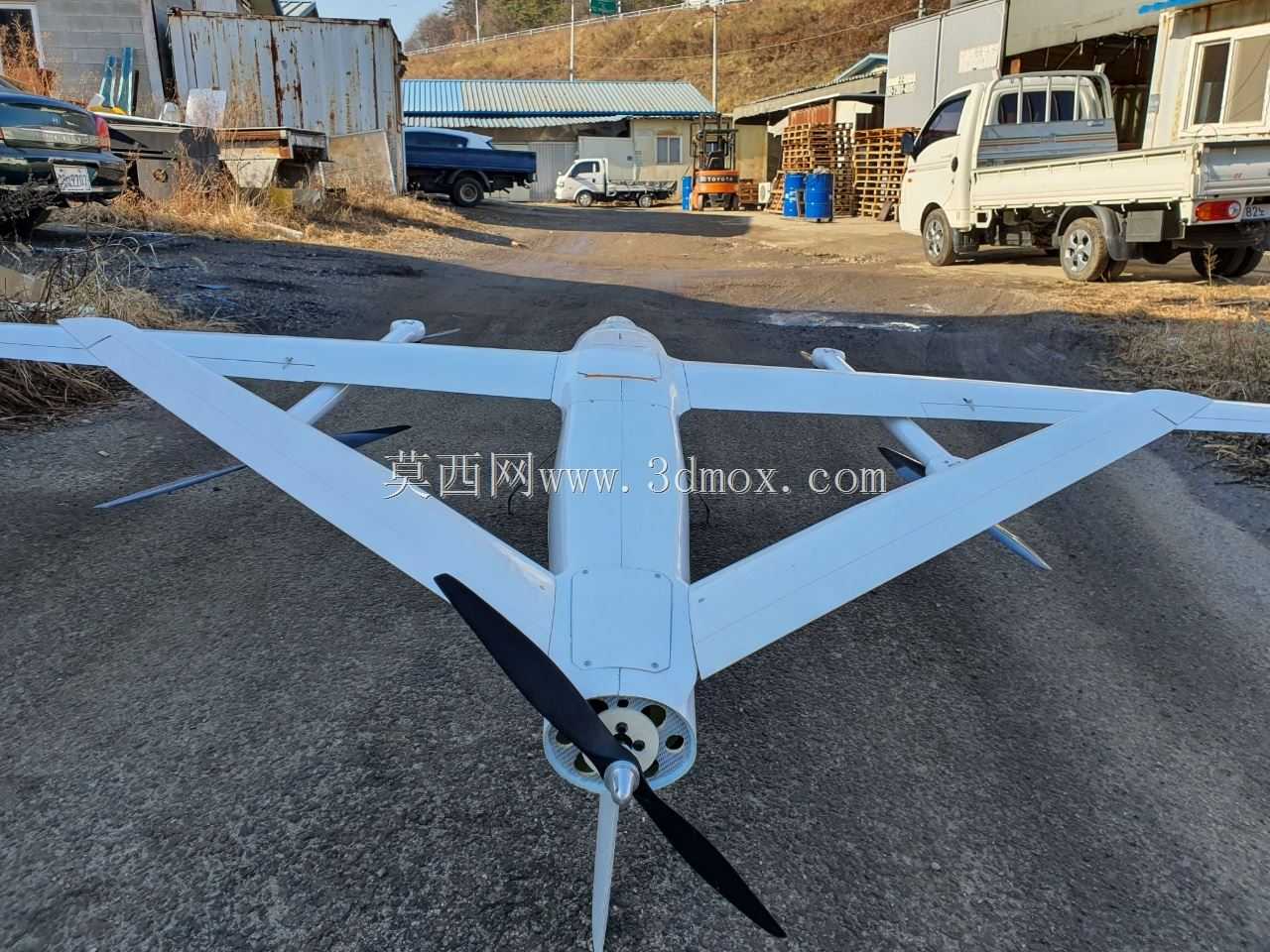

　　动力系统的布置经过多轮权衡：四组升力旋翼分别布置在机翼前后的横臂两端，旋翼旋转平面完全避开固定翼巡航螺旋桨的滑流区域，垂直起降阶段四套升力动力独立闭环控制，飞控通过调节各旋翼转速完成俯仰、横滚、偏航姿态调整；机身尾部的巡航推进螺旋桨在垂直起降阶段处于低转速顺流状态，进入平飞转换阶段后逐步提升推力，随着空速上升机翼逐步承担全部升力，升力旋翼随后停止转动并锁定，整机进入固定翼巡航模态。尾翼采用常规平尾加垂尾的布局，平尾面积足够覆盖低速转换阶段的姿态配平需求，垂尾后方预留航向舵面安装位，巡航阶段的航向稳定性由垂尾后掠构型保证，不需要额外增加复杂的矢量推力结构。

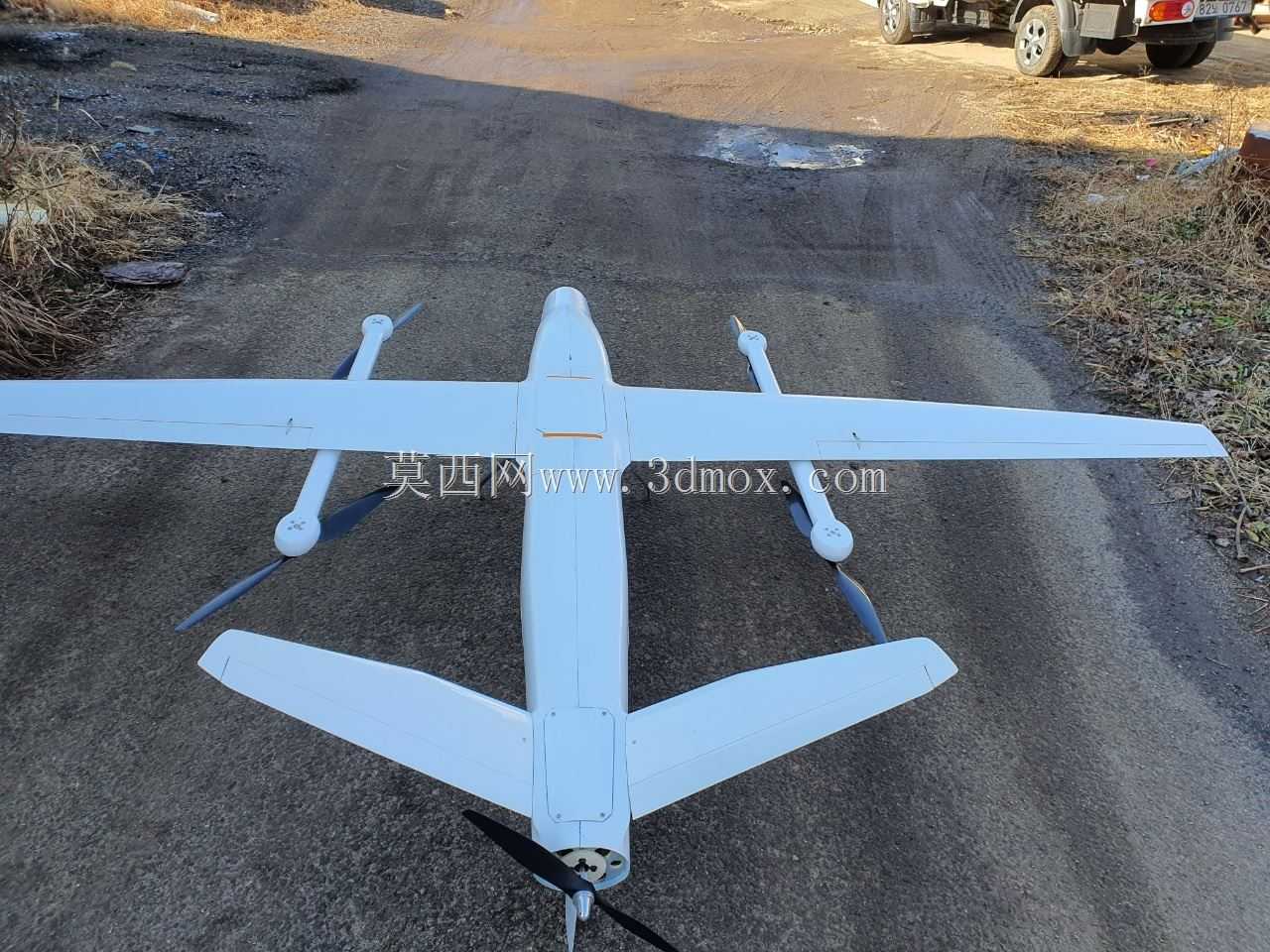

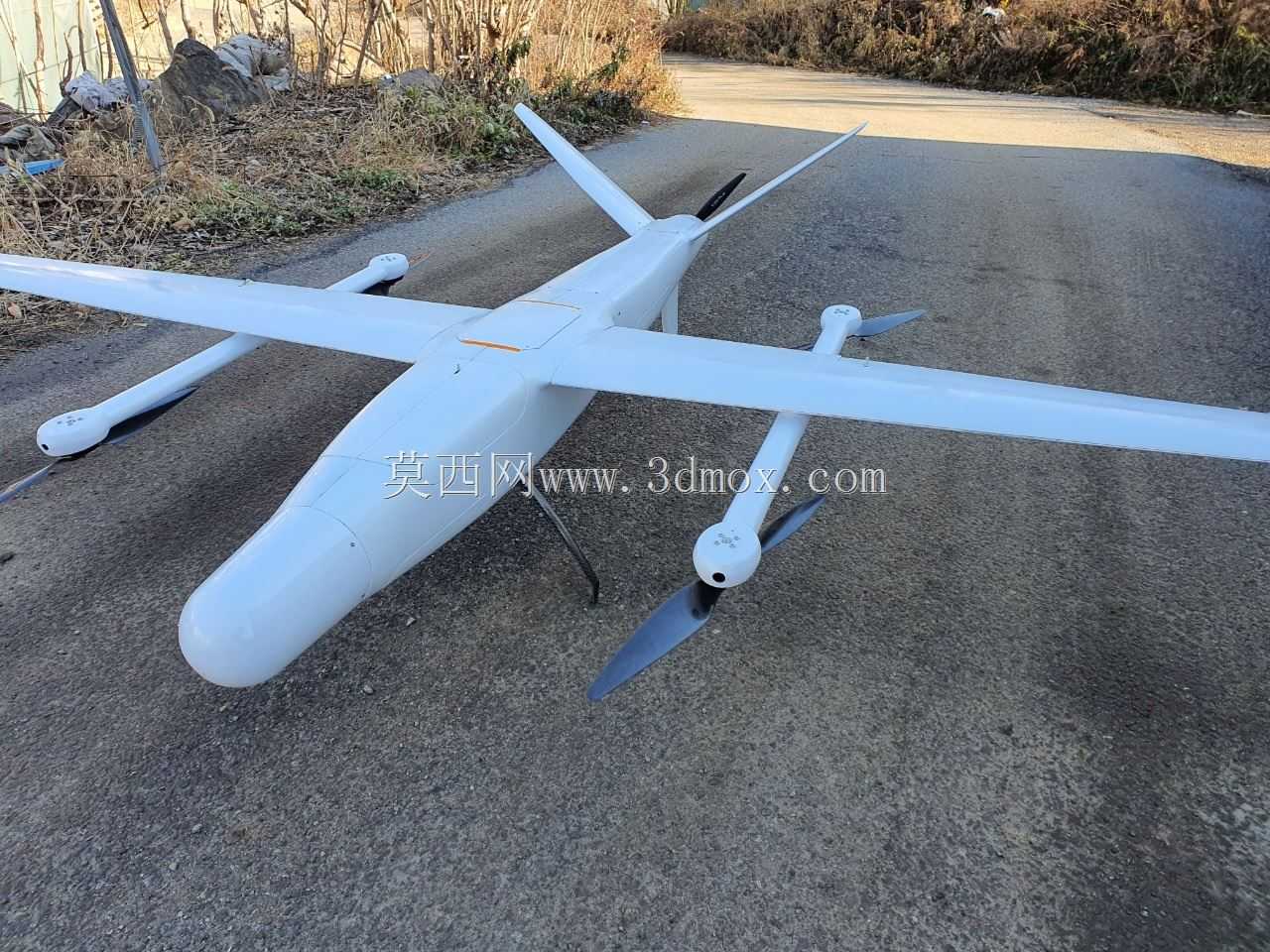

　　外场使用的安装边界也在结构方案里做了充分预留：整机地面停放时依靠机身下方的两处辅助支撑点与尾轮形成三点支撑，不需要专用起飞架就能在硬化路面、压实土路上稳定停放；机翼与机身的对接接头采用定位销加锁紧螺栓的组合形式，装配时不需要专用工装，操作人员单人即可在十几分钟内完成全机组装；所有机载设备的走线沿机身内部线槽、机翼内腔布置，外露线缆全部设置固定卡扣，避免旋翼气流扰动带来的线缆磨损。针对野外作业可能遇到的侧风起降工况，升力旋翼的动力余量预留了足够裕度，在六级以下侧风环境下可以保持起降姿态稳定，飞控系统的姿态校准基准点设置在机身重心位置，任务载荷安装位置调整后只需要重新录入重心参数即可完成配平，不需要改动机体结构。

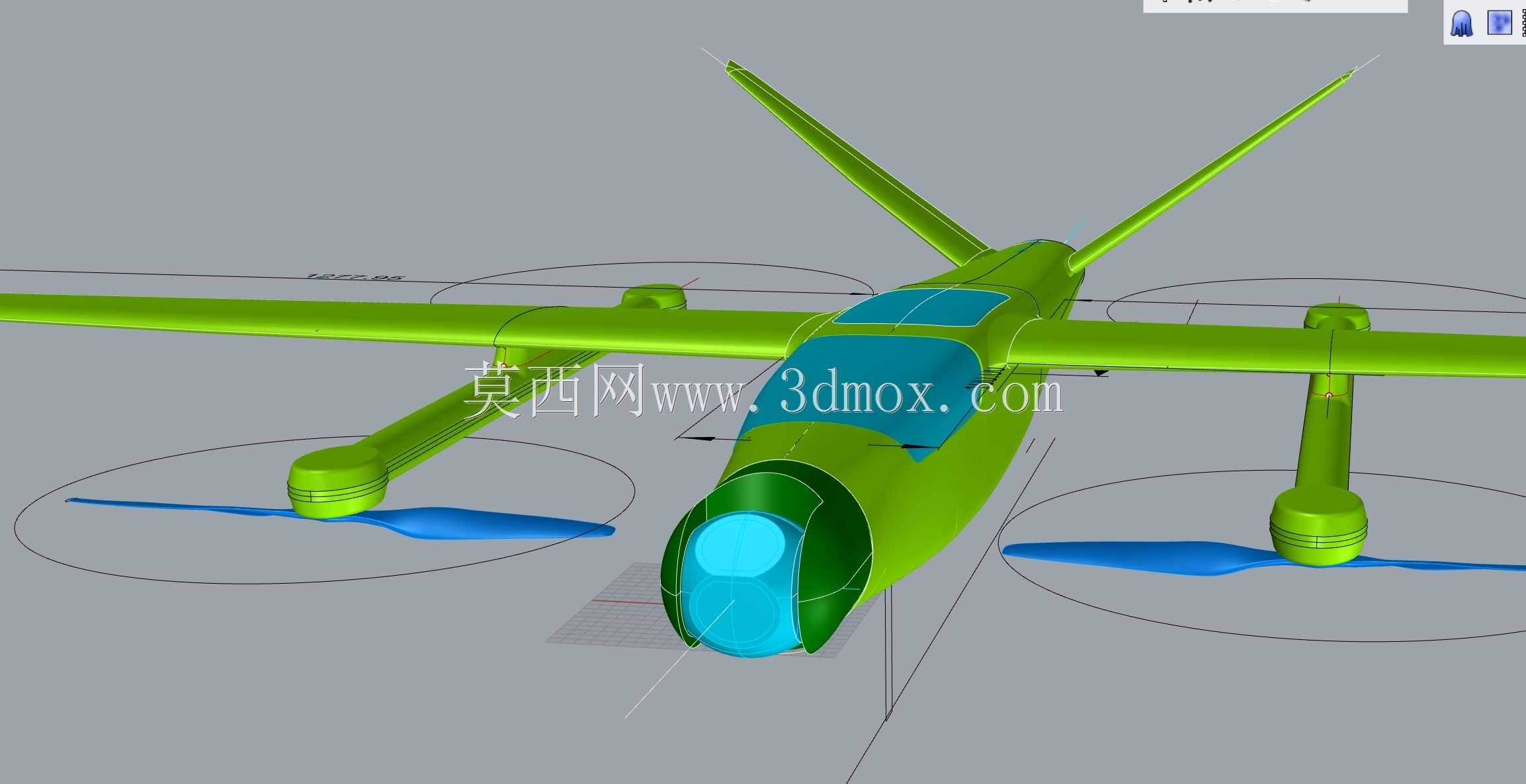

　　整个结构方案在建模过程中同步完成了翼面气动外形与内部承力结构的匹配校验，机翼蒙皮的曲面连续顺滑，旋翼臂与机翼的连接处做了整流过渡，既减少巡航阶段的干扰阻力，也避免连接处出现突兀的应力台阶，后续试制阶段可以直接基于三维数模拆分模具、加工翼梁与机身隔框，减少从设计到样机落地的反复修改成本。
