滑翔机起落架轮组支撑结构设计

　　该结构为轻型滑翔机配套的起落架轮组支撑总成，主要应用于无动力滑翔机的地面滑跑、起降阶段，承担机身接地后的载荷传递、滑跑导向以及着陆缓冲的核心功能，适配起飞重量在120kg至180kg区间的轻型载人或无人滑翔机使用场景。在实际作业场景中，滑翔机起飞阶段需要借助地面牵引或弹射装置获得初速度，该轮组结构需要在滑跑过程中承受机身垂直方向的静载荷，同时抵消牵引过程中产生的侧向偏摆力矩，避免轮组出现侧倾卡滞；着陆接地瞬间，结构需要承接冲击载荷，通过自身的结构形变余量分散冲击力，避免载荷直接传递至机身主框架造成结构损伤；地面滑行转向时，轮组的铰接结构可配合机身舵面调整实现小半径转向，适配简易跑道的起降条件。从功能特性来看，

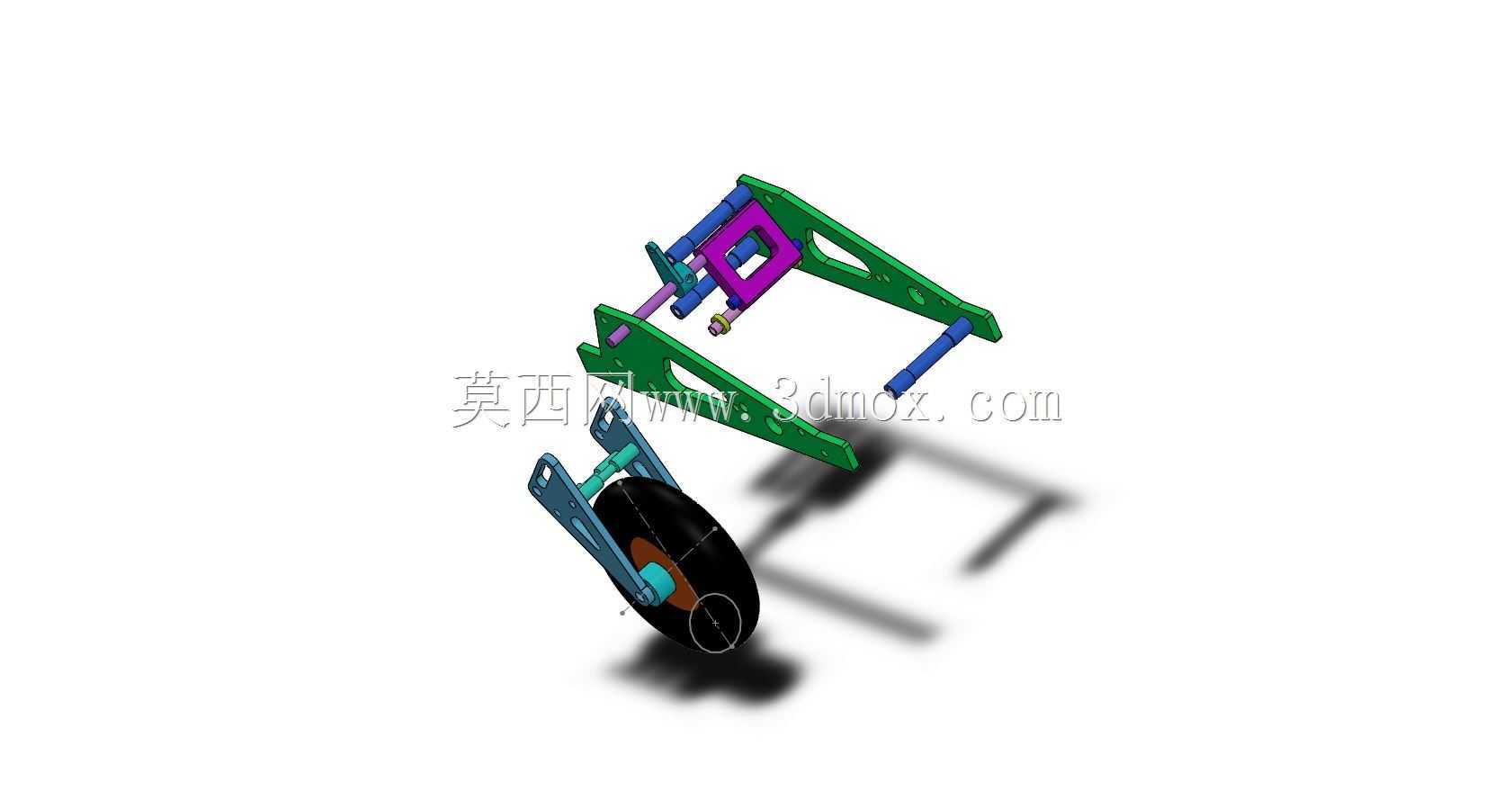

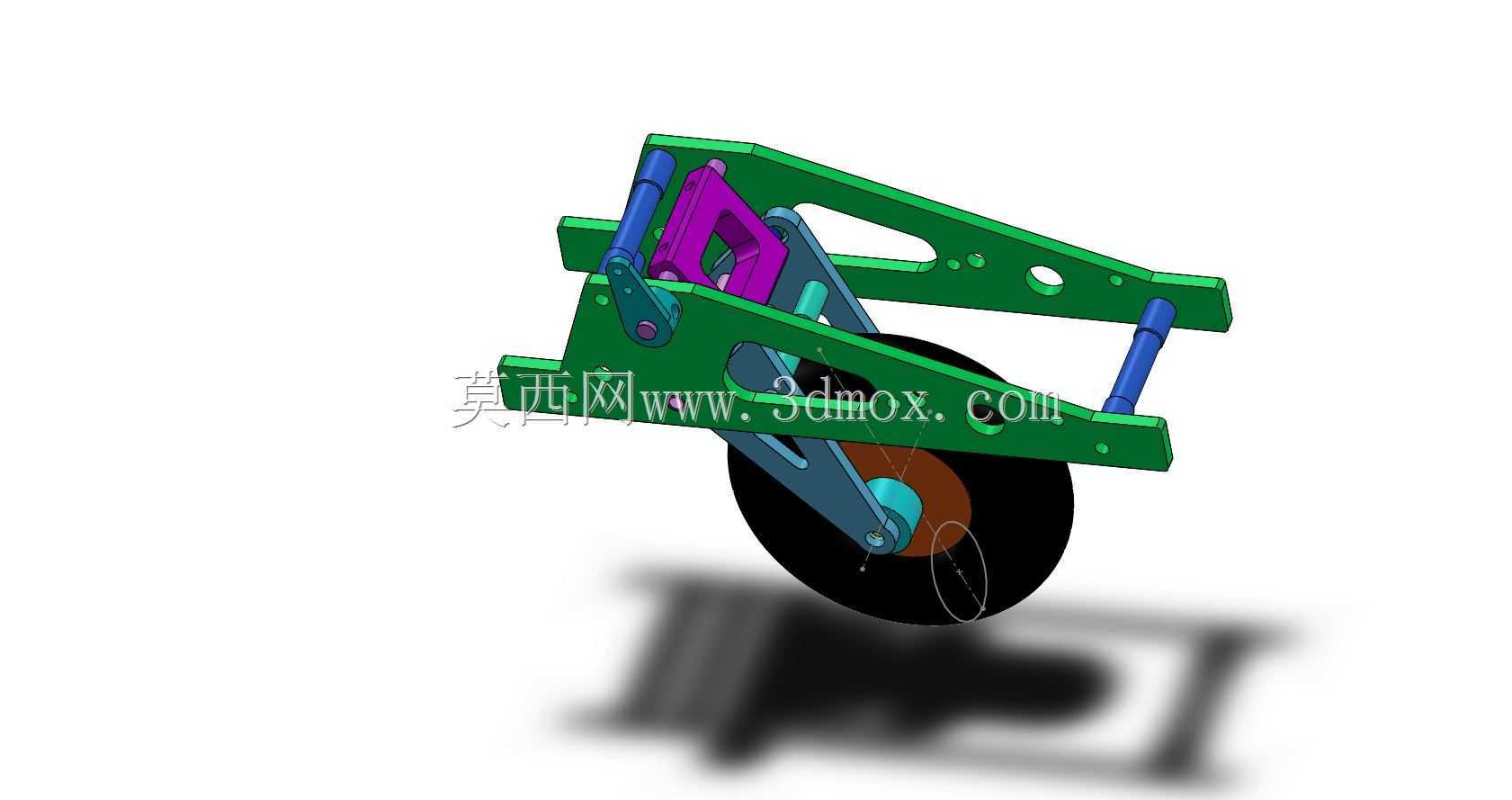

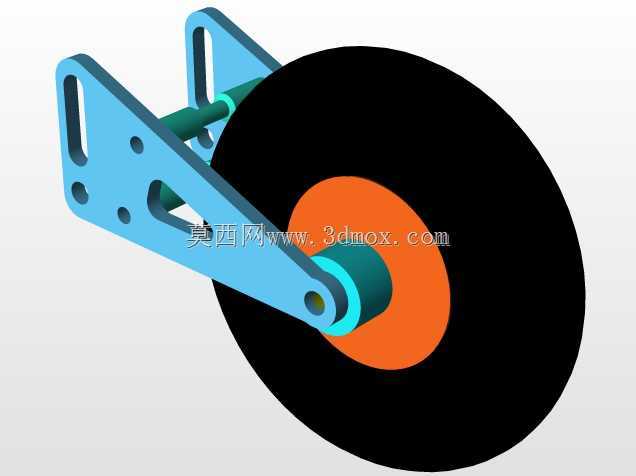

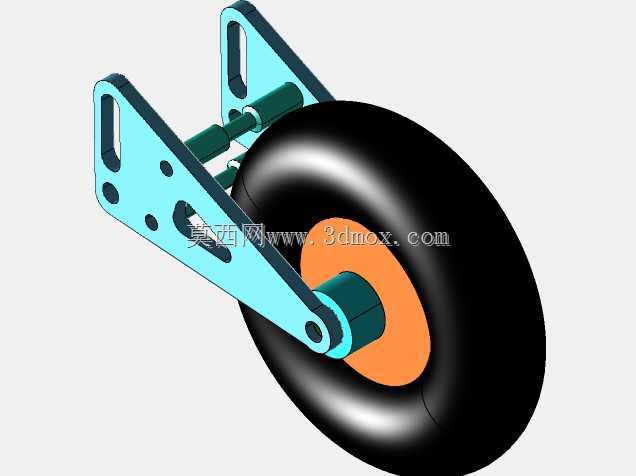

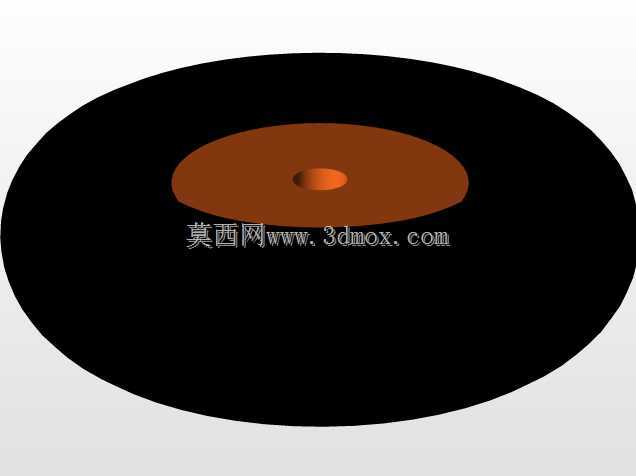

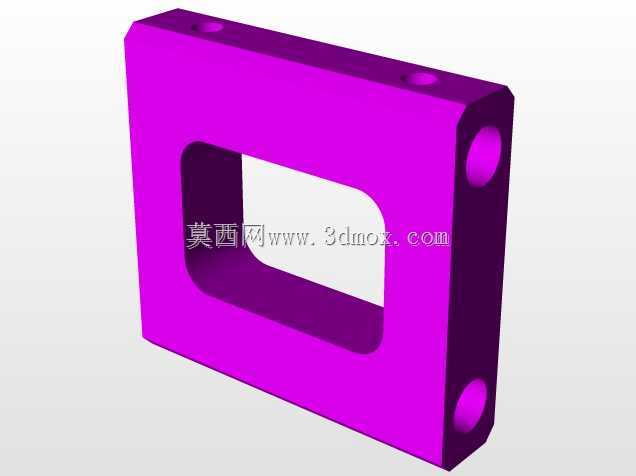

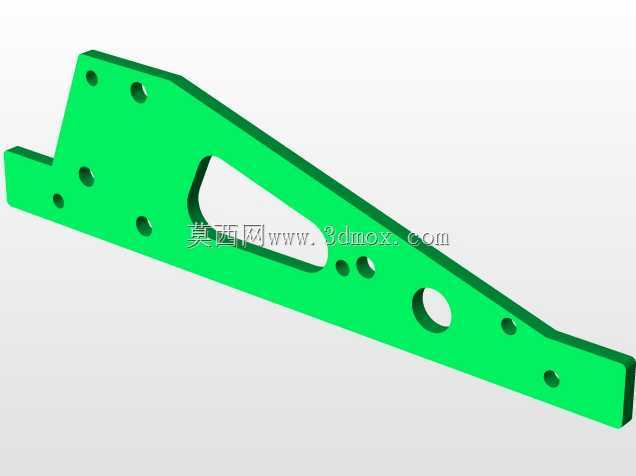

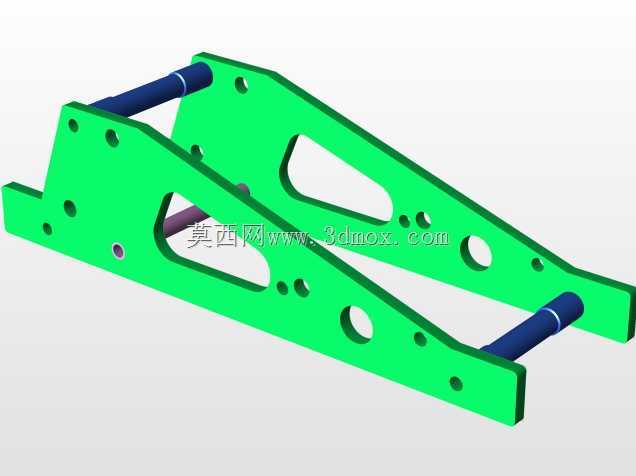

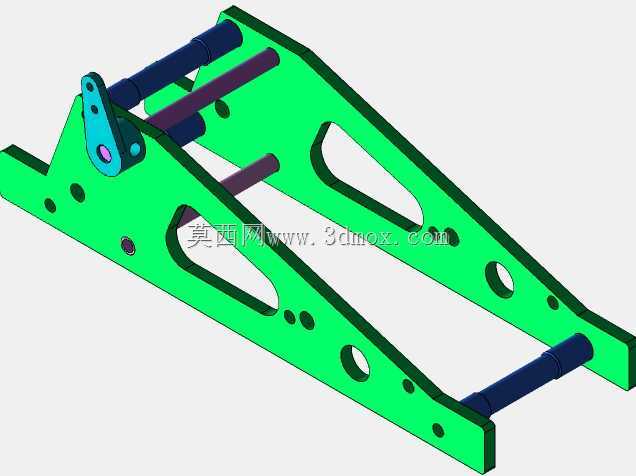

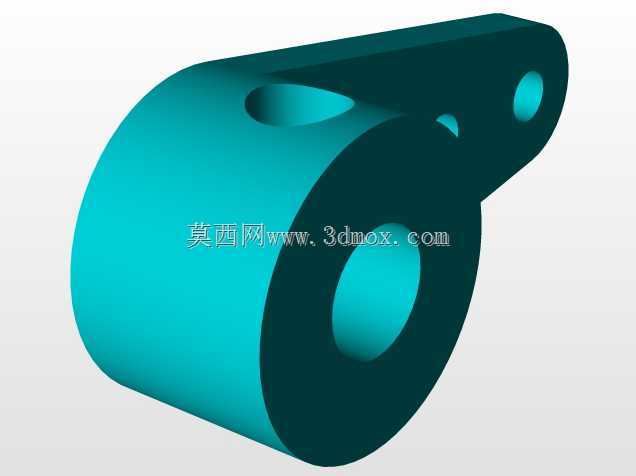

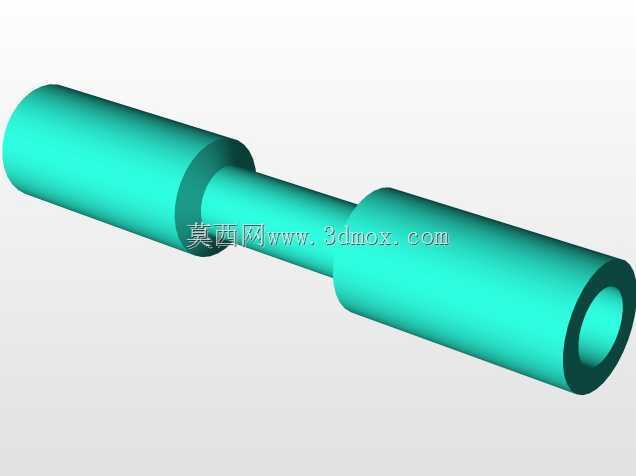

　　该总成采用双侧摆臂式支撑结构，两侧绿色主支撑臂为核心承力构件，采用镂空式减重设计，在保证结构抗弯强度的前提下尽可能降低自身重量，契合航空类部件对重量控制的严苛要求；摆臂与机身连接端设置铰接转轴，可在着陆冲击时产生小幅度的摆角位移，配合内置的弹性阻尼元件实现缓冲效果，避免硬着陆带来的结构破坏。轮组中心采用深沟球轴承作为转动副，轮体采用硬质橡胶材质，兼顾滑跑过程中的滚动阻力控制与粗糙跑道的耐磨性能，轮轴处设置轴向定位挡圈，防止滑跑过程中轮体出现轴向窜动。紫色构件为起落架的锁止联动块，当滑翔机升空达到安全高度后，可通过操纵钢索带动该联动块动作，将整个轮组结构向上折叠收至机身腹部，降低飞行过程中的空气阻力，

　　进入降落阶段前再通过联动机构将轮组释放至工作位置，自动卡入锁止位保证接地时的结构刚性。设计过程中首先围绕航空部件的减重核心需求，对主支撑臂进行拓扑优化，将非承力区域的材料全部去除，仅保留载荷传递路径上的结构筋条，经受力仿真验证，在承受3倍额定着陆冲击载荷的工况下，主支撑臂的最大应力远低于航空铝合金的屈服强度，安全系数满足轻型航空器的设计规范。铰接点的位置选取经过多轮迭代调整，将摆臂的摆动行程控制在15度以内，既保证足够的缓冲行程，又避免摆幅过大导致轮组收放时与机身蒙皮产生干涉。安装边界方面，主支撑臂上端的两个安装孔位与机身下部的预埋加强筋位置对应，孔距为127mm，安装面与机身框架贴合后采用4颗M8航空螺栓进行紧固，

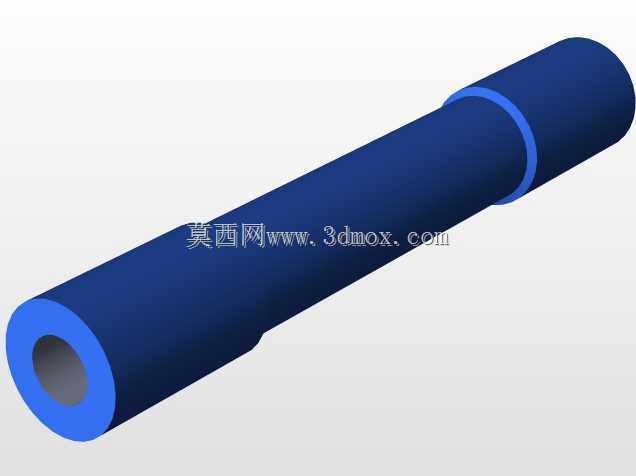

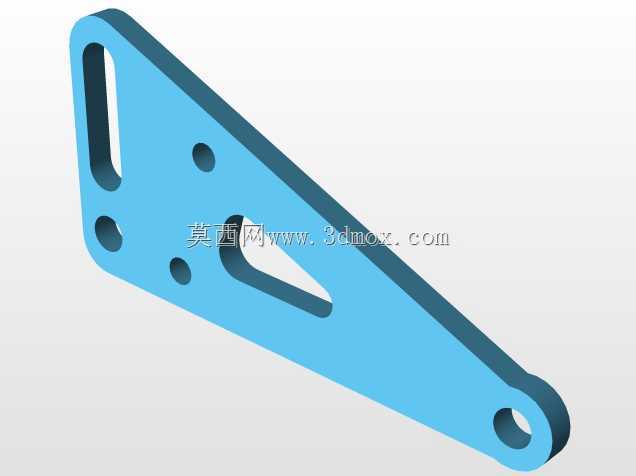

　　安装时需要保证两侧支撑臂的同轴度误差不超过0.2mm，避免轮组出现偏磨现象；轮组处于放下锁止状态时，轮底距离安装基准面的高度为215mm，收折状态下整个总成向机身内侧翻转85度，突出机身外轮廓的尺寸不超过32mm，不会对飞行气动外形造成明显干扰。侧向连接的蓝色杆件为辅助撑杆，主要用于抵消滑跑过程中的侧向载荷，与主支撑臂形成三角形稳定结构，其两端采用球铰连接，可自适应安装过程中的少量位置误差，同时在摆臂摆动过程中不会产生运动卡滞。整个结构的运动部件均设置了润滑注油孔，日常维护时可直接通过注油孔向铰接轴承内注入航空润滑脂，降低转动副的磨损速率，延长部件的使用寿命。轮体的宽度为42mm，在压实土质跑道或者草地跑道上滑跑时，可有效降低接地压强，避免轮体陷入松软道面影响起飞滑跑距离。在细节设计上，所有构件的棱边均做了R2以上的圆角处理，避免应力集中导致的结构疲劳开裂，同时减少加工过程中的毛刺残留，降低装配时的划伤风险；不同功能的构件采用差异化的表面处理工艺，主承力的铝合金支撑臂采用硬质阳极氧化处理，提升表面耐磨性能与抗腐蚀能力，钢制的铰接销轴采用镀镉处理，适应户外复杂气象条件下的使用需求，避免锈蚀导致的收放机构卡滞。
