罐体水压泄漏检测试验设备三维设计

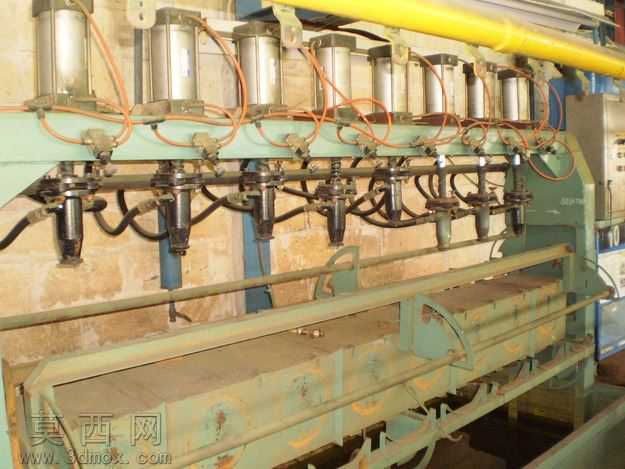

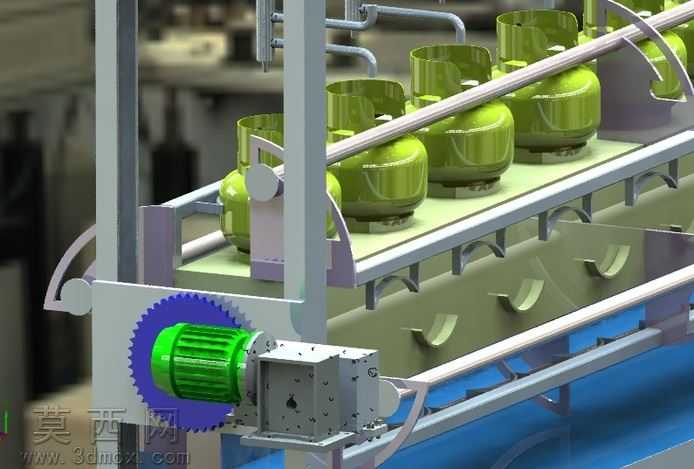

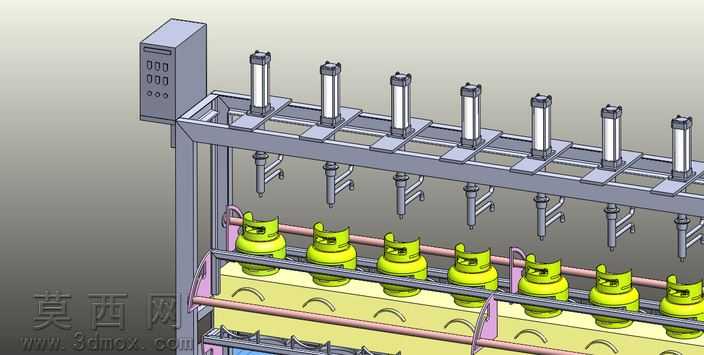

本模型为承压罐体类工件的水压泄漏检测试验设备，整体采用三维参数化建模完成，建模过程严格遵循工业检测设备的实际设计逻辑，对设备的各功能模块进行了完整的结构还原。模型首先搭建了主体承载框架，采用工业铝型材与钣金折弯件组合的机架结构，框架的受力部位做了加强筋设计，保证设备在承压测试过程中的结构稳定性，机架底部预留了调平地脚的安装位，可适配不同车间的地面安装需求。输送模块采用链板式输送结构，搭配侧边导向限位条，可对规则圆柱状承压罐体进行精准定位输送，输送线的驱动端采用齿轮传动结构，搭配减速电机提供稳定的输送动力，传动齿轮做了齿形参数化建模，齿距、模数均符合机械传动设计标准，保证传动过程的平稳无卡滞。测试工位模块设计了多组并行的测试位，可同时对多个罐体进行水压测试，工位上方布置了加压管路与快速接头，管路采用不锈钢材质建模，还原了管路的弯折走向与接头连接结构，加压管路与罐体的对接结构做了密封结构设计，保证测试过程中水压稳定无外漏。驱动模块的电机外壳做了散热筋细节建模，电机与传动齿轮之间的连接法兰、轴承座都做了完整的结构还原，轴承座内部预留了轴承安装位，符合实际装配逻辑。模型的材质渲染贴合工业设备的真实质感，机架部分采用哑光灰色钣金材质，输送链板采用浅绿色彩钢材质，驱动电机采用亮绿色工业电机漆面材质，管路采用金属拉丝不锈钢材质，罐体采用亮面绿色烤漆材质，不同部件的材质区分清晰，渲染效果真实还原了设备的实际外观。设计思路围绕承压工件焊接、退火后的质检工序需求，采用流水线式测试结构，兼顾测试效率与检测精度，设备的各功能模块布局合理，操作维护空间预留充足，可直接作为同类水压检测设备的设计参考方案，模型的结构细节完整，各部件的装配关系清晰，无结构干涉问题。
