跳汰机物料自动输送定位发送单元结构

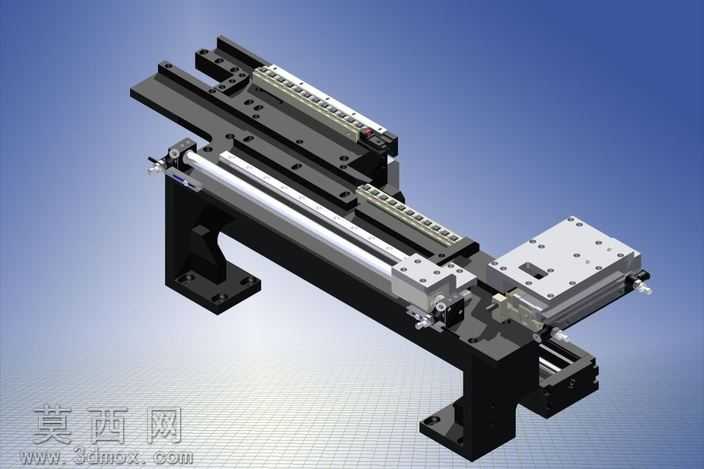

本模型为跳汰机配套的物料发送单元三维结构，建模过程严格遵循机械设计的装配逻辑，先完成各基础零件的参数化建模，再按照实际装配约束完成整体组装，所有配合面、安装孔位、运动副位置均按照工业设备的实际加工公差要求设定，保证模型可直接用于结构验证与方案评审。渲染阶段采用工业产品常用的蓝白渐变背景，金属结构件赋予哑光黑色阳极氧化材质，直线导轨、气缸活塞杆等运动部件赋予亮面镀铬金属材质，安装基座赋予喷砂铸铁质感，滑动工作台赋予银白色铝合金阳极氧化材质，通过打光突出零件的棱边与装配层次，清晰展现各部件的位置关系与结构细节。结构上，该单元采用双立柱支撑的长行程直线导轨作为承载基础，搭配无杆气缸作为水平往复运动的动力源，滑动工作台上集成自动夹具组件，可在运动到指定工位时完成物料的夹紧定位，导轨侧方配套安装行程检测与限位组件，保证每次送料的位置精度满足跳汰机的进料要求，一个工作周期完成后，滑动台可自动返回初始位置等待下一次送料指令，整体结构紧凑，运动路径无冗余，各部件的安装位置预留了足够的维护操作空间，气管、线路的排布槽位也在建模时同步完成设计。设计思路围绕跳汰机的进料节拍要求展开，重点保证送料的定位精度与往复运动的稳定性，将夹具的夹紧动作与滑台的往复动作通过机械结构与标准气动元件配合实现，无需复杂的定制零件即可完成组装，降低了设备的加工与维护成本，同时各标准件均采用工业常用规格，方便后期的备件更换与故障维修，整体结构可直接适配不同规格的跳汰机进料工位，仅需调整夹具的安装尺寸即可匹配不同尺寸的物料输送需求。
