空对地制导导弹外结构三维造型

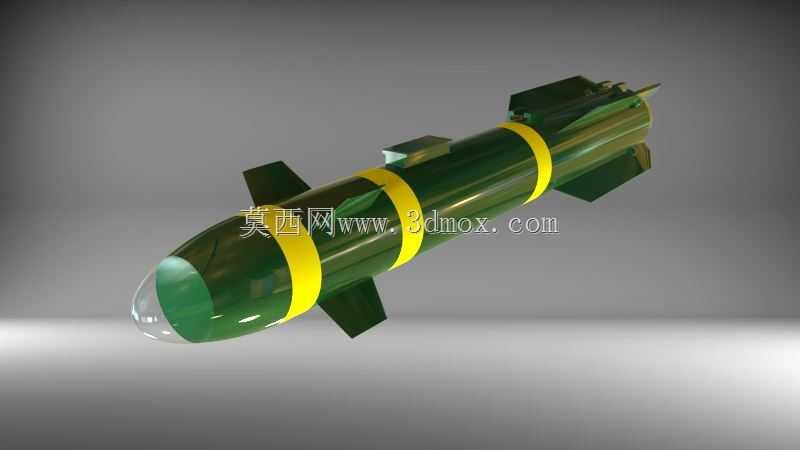

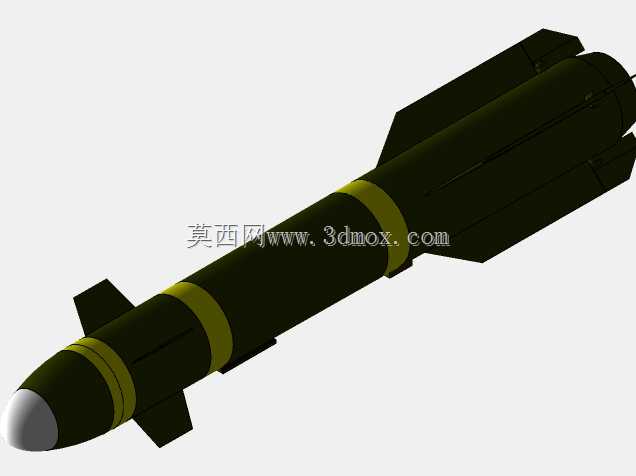

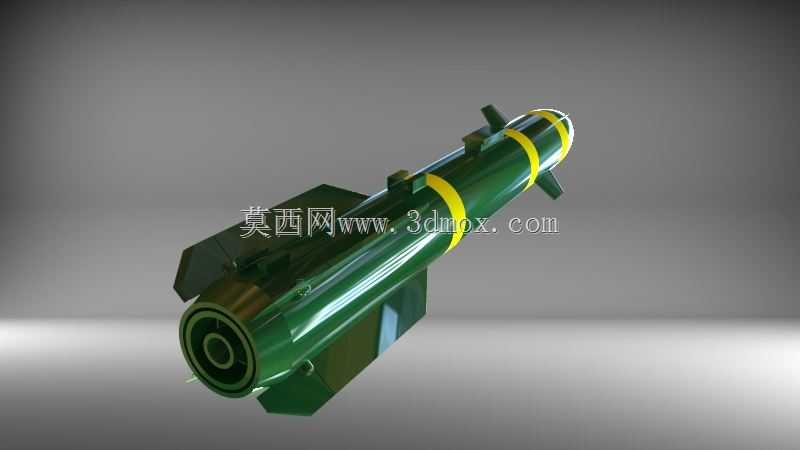

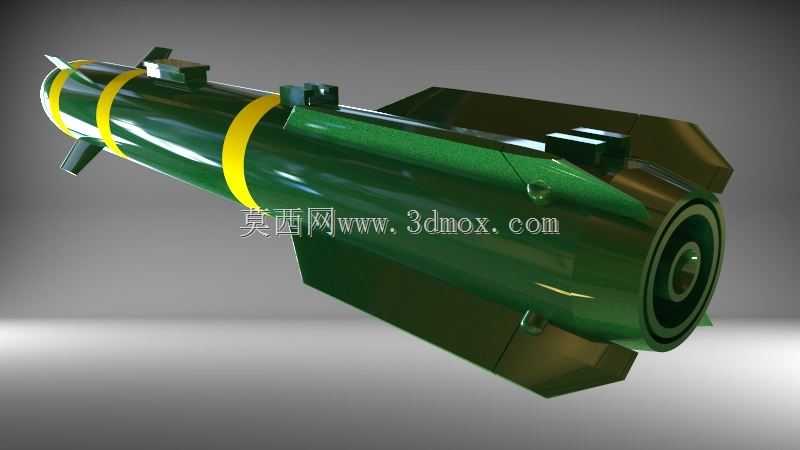

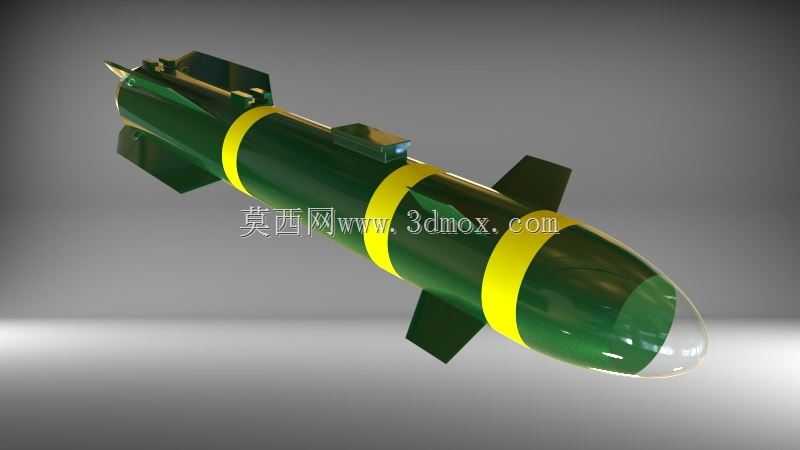

本次呈现的是空对地精确制导弹药的外表面三维造型，该类弹药是现代空中作战体系中执行近距空中支援、纵深目标打击任务的核心装备，主要配装于武装直升机、察打一体无人机、固定翼攻击机等空中作战平台，可针对地面装甲集群、野战工事、火力点、雷达站点等多种高价值战术目标实施精准摧毁，有效降低附带损伤，提升空中打击的任务效能。从实际用途来看，该型弹药具备发射后不管的能力，可在复杂战场电磁环境下稳定追踪目标，适配多型机载挂架的安装要求，能够在不同海拔、不同气象条件下完成作战任务，是当前空地协同作战中衔接空中火力与地面突击力量的关键装备。从产品功能特性来看，该弹体外表面设计充分考虑了高速飞行过程中的气动减阻需求，头部采用流线型透明导引头舱设计，既能够为内部制导元器件提供无遮挡的探测视野，又可以降低飞行过程中的空气阻力，减少跨音速飞行阶段的激波影响；弹身主体采用圆柱段构型，能够最大化利用内部空间装填战斗部、制导组件与动力模块；弹身中部设置的四片折叠式弹翼，在挂飞阶段处于收拢状态以适配载机挂架的安装边界，发射后自动展开为弹体提供飞行升力，调整飞行姿态；弹体尾部设置的尾翼组件用于稳定飞行轨迹，配合制导系统修正飞行偏差，保证末端打击精度。从设计思路来看，整个外表面造型严格遵循空地制导弹药的气动设计规范，弹体各段的衔接处做了顺滑过渡处理，避免出现应力集中的直角结构，弹身的环形标识带既可以用于训练弹与实弹的快速区分，也能够为地勤人员的挂载操作提供定位参考；导引头舱与弹身主体的连接位置做了密封结构预留，能够满足飞行过程中的防雨、防尘以及温度骤变下的结构密封要求，保证内部元器件的工作环境稳定。从外形尺寸与安装边界来看，该弹体的整体直径、长度比例完全符合现役同类型弹药的机载挂装标准，弹体上部的挂耳位置设置符合通用机载挂架的接口尺寸要求，收拢状态下的弹翼外轮廓尺寸不会超出载机挂架的安全边界，能够保证载机在挂弹飞行过程中的气动安全性，也不会影响载机其他挂点的装备挂载；弹体尾部的结构尺寸充分考虑了发射时的离轨安全距离，避免发射过程中与载机结构发生剐蹭，保证发射流程的安全可靠。整个外表面造型还原了弹药的真实外观细节，可用于军工装备展示、作战仿真场景搭建、机载装备匹配验证等相关场景的使用。
