汽车前轮双叉臂式独立悬挂结构设计

这套前悬挂结构主要应用于乘用车辆的前部底盘系统，承担着连接车轮与车身、传递行驶载荷、缓冲路面冲击、保障车轮定位参数稳定的核心作用，是整车底盘操控性能与行驶平顺性的关键承载部件。在实际车辆行驶场景中，该结构需要同时应对多方向的载荷输入：垂直方向上承接路面颠簸带来的冲击载荷，纵向传递车辆加速、制动时的纵向力，横向则承担过弯时的侧向离心力，同时还要保证车轮在跳动过程中始终保持合理的外倾角、前束角参数，避免轮胎出现异常磨损，保障轮胎接地面积的稳定性，提升车辆的抓地表现。

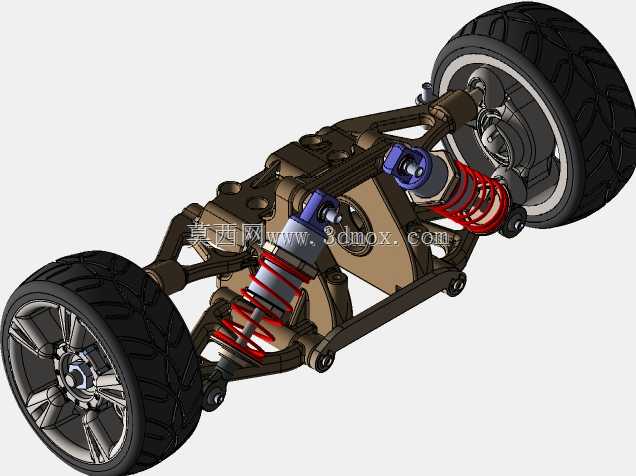

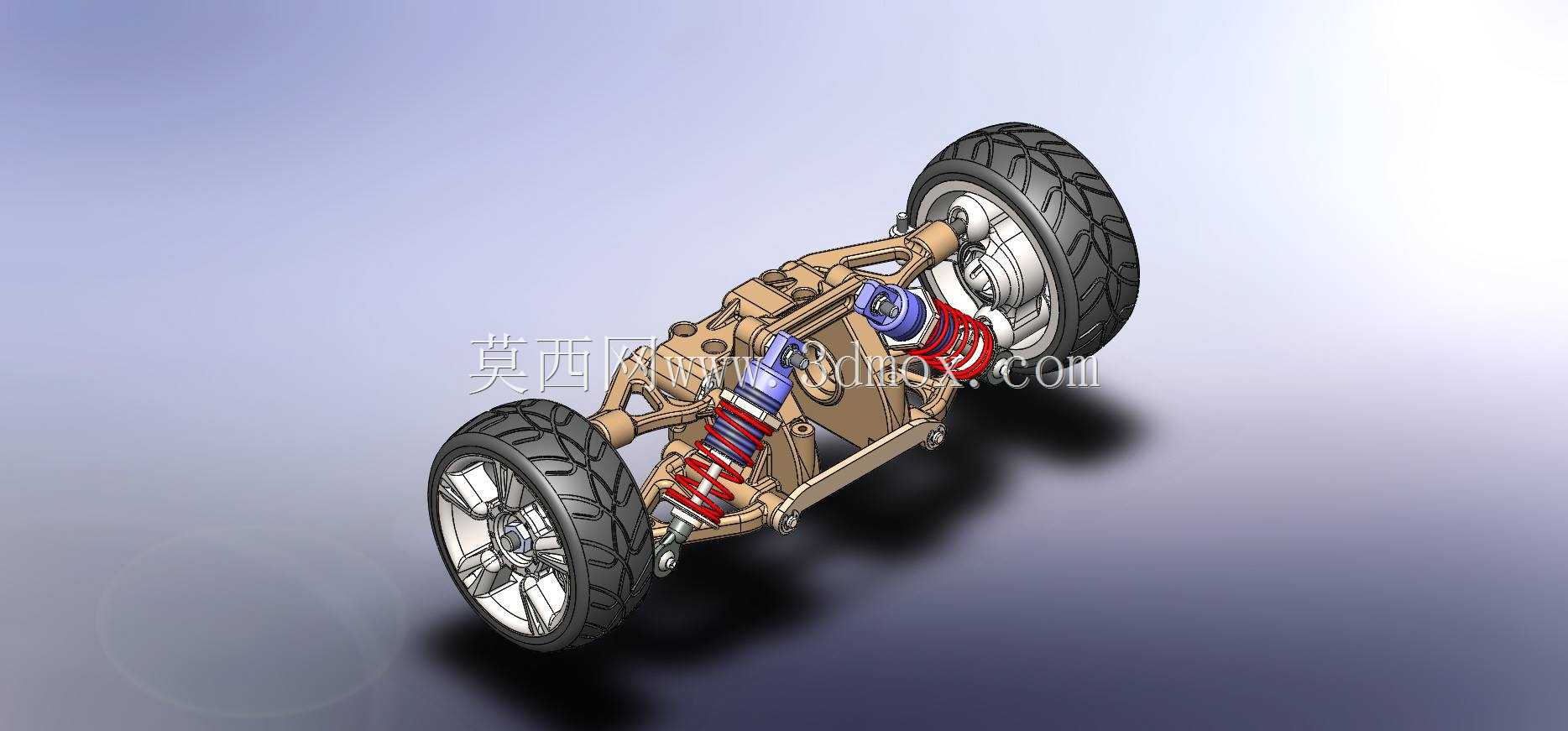

从功能特性来看，该悬挂采用双叉臂式独立悬挂构型，上下两组不等长的控制摆臂通过铰接点分别连接转向节与副车架安装基座，摆臂铰接位置均设计有橡胶衬套结构，能够过滤路面传递的细碎振动，避免刚性连接带来的异响与冲击传递到车身。螺旋弹簧与筒式减震器采用集成式布局，上端连接车身减震塔安装位，下端固定在下摆臂的支撑座上，这种布局能够最大化利用轮舱内部空间，在保证减震行程充足的前提下，避免减震机构与转向拉杆、驱动半轴等周边部件产生运动干涉。转向节集成了轮毂轴承安装位、刹车卡钳固定点以及转向拉杆连接球头，能够同时实现车轮的旋转、转向以及随悬挂上下跳动的复合运动，轮辋与轮胎的匹配设计也充分考虑了轮距参数与轮拱空间的适配性，保证车轮在最大上下跳动、最大转向角度下都不会与轮拱内衬、挡泥板等周边部件发生剐蹭。

在设计思路上，该结构优先保障了运动学参数的合理性，通过对上下摆臂长度、铰接点位置的反复调校，让车轮在压缩、回弹行程中，外倾角的变化幅度控制在合理区间，既能够在过弯侧倾时让外侧轮胎保持更大的接地面积，提升侧向支撑力，又能在直线行驶时保证轮胎均匀接地，降低滚动阻力。安装边界方面，该悬挂的副车架安装点位置、减震塔安装孔位、转向机连接点都严格匹配常规前置前驱车型的前部底盘布局，整体横向宽度适配1500-1600mm区间的前轮距设计，减震器总行程预留了120mm的压缩与回弹空间，下摆臂最低位置距离地面的高度满足常规乘用车的通过性要求，不会在日常行驶经过起伏路面时出现托底磕碰的问题。所有铰接点的球头、衬套都设计有独立的安装定位结构，方便后期的拆装维护，部件之间的间隙预留充分，能够容纳防尘套、缓冲块等附属配件的安装空间，同时也给制动管路、轮速传感器线束的排布预留了固定位，避免线束在悬挂运动过程中出现拉扯、磨损的问题。
