美国海军战斧战术巡航导弹外观结构设计

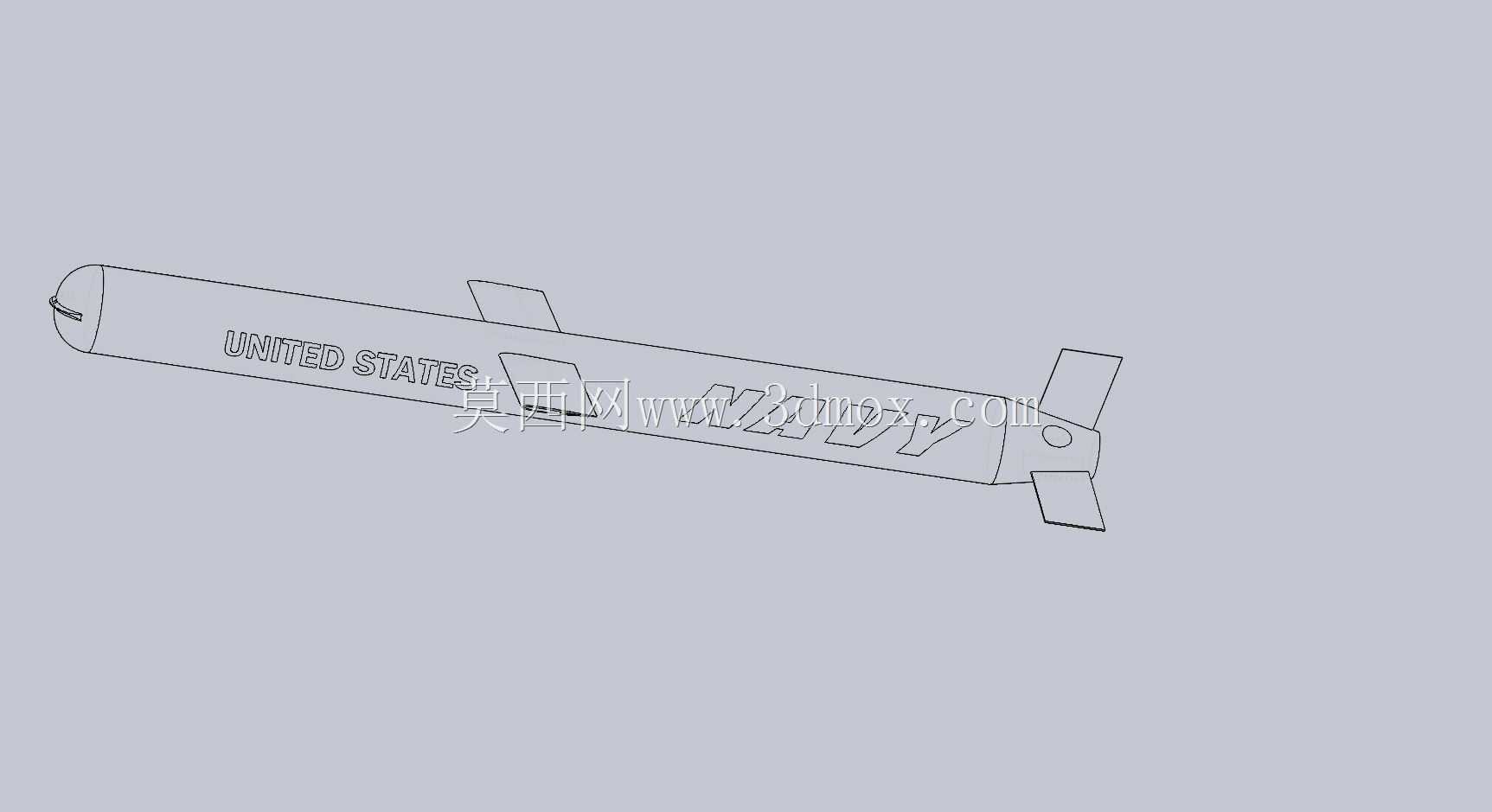

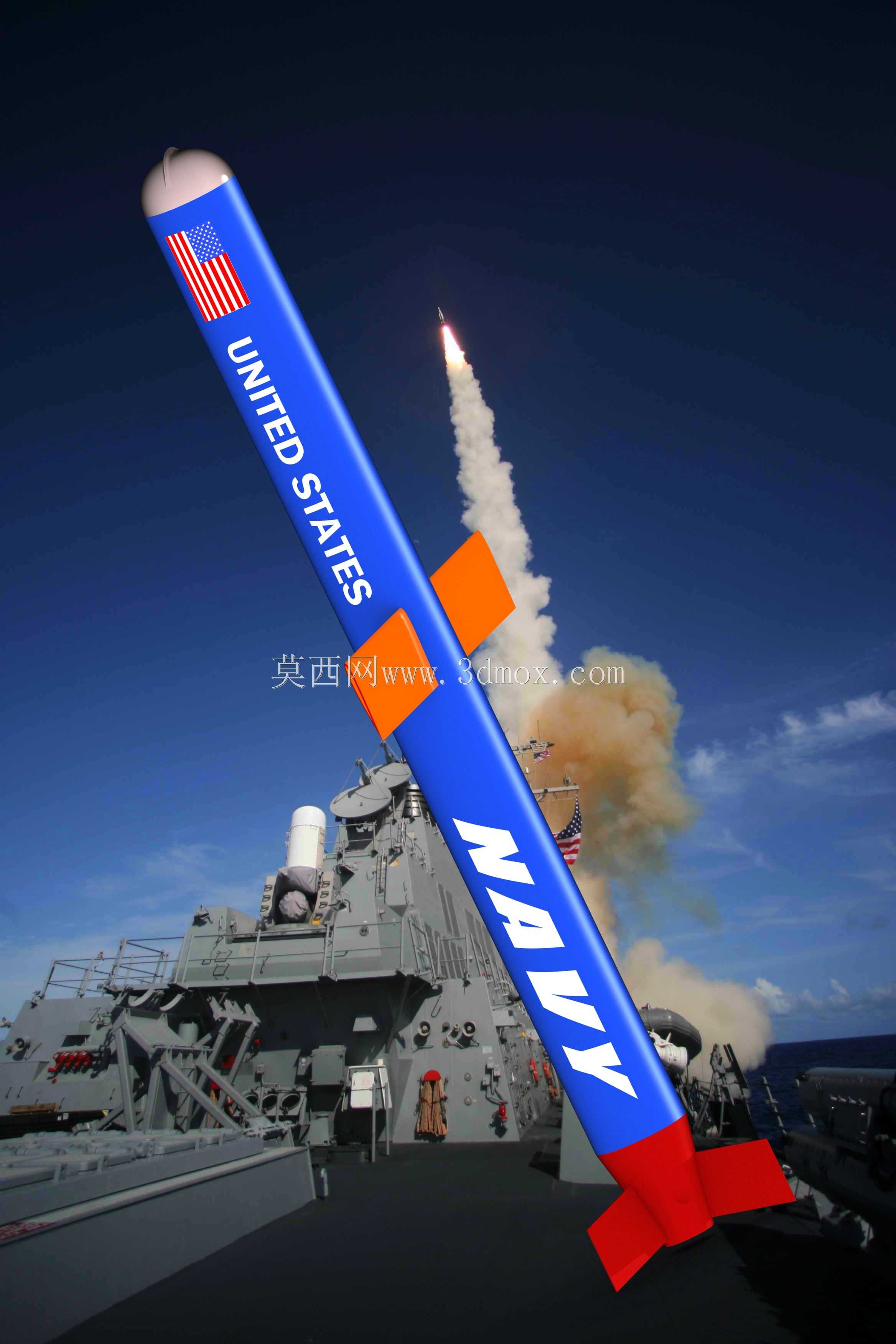

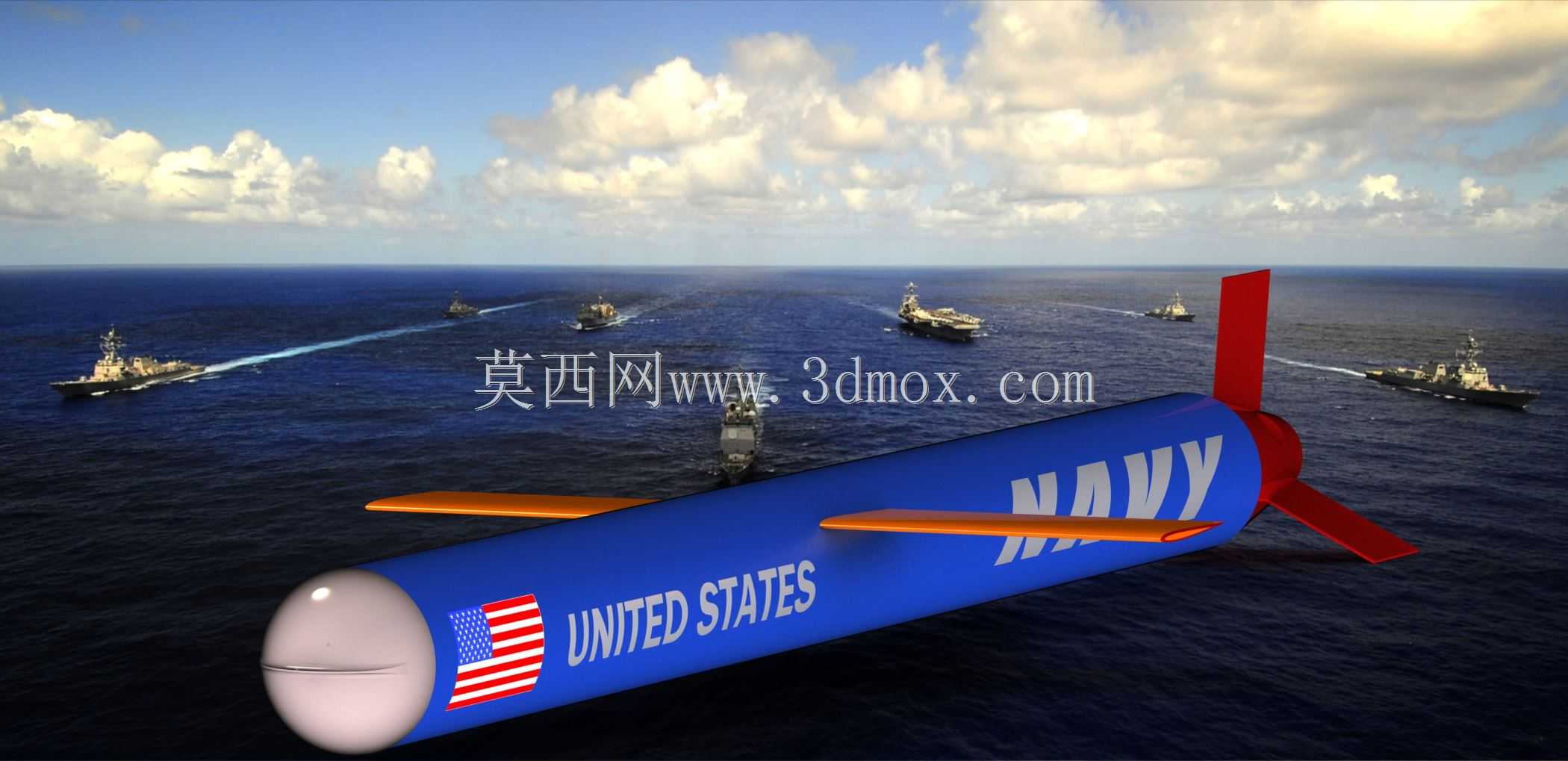

本次呈现的战斧战术巡航导弹三维结构，围绕现代海基远程精确打击的实际作战场景展开设计还原，可覆盖舰载垂直发射、潜艇鱼雷管发射等多类搭载平台的适配需求，作为海军远程对陆、反舰战术打击的核心装备，其设计全程围绕长航程亚音速突防、多平台兼容挂载、高精度目标打击的核心用途展开。从功能特性来看，弹体整体采用长细比优化的圆柱形流线构型，头部设置半透明钝形导引头舱段，可兼容地形匹配制导、卫星制导、末端影像制导等多模导引模块的安装空间，弹身中部布置一对可折叠后掠弹翼，在发射出筒后可自动展开提供巡航阶段的升力支撑，尾部搭配十字形尾舵与尾部动力推进结构，可实现飞行过程中的航向、俯仰、滚转姿态的精准调整，满足低空掠海、地形跟随等复杂突防弹道的控制需求。从设计思路层面，该模型严格遵循实装的模块化布局逻辑，将弹体划分为导引头舱、战斗部舱、燃料舱、发动机舱、尾舵控制舱五个独立分段，各分段之间预留标准化的连接接口边界，既可以满足不同战斗部类型、不同制导模块的快速换装需求，也能适配不同发射平台的挂载尺寸约束。外形尺寸与安装边界方面，弹体整体直径控制在适配通用舰载垂直发射单元的内径范围内，折叠状态下弹翼完全收束于弹身侧面的收纳槽内，整体外轮廓不超出发射筒的内径边界，可直接装入标准舰载发射单元、潜艇鱼雷发射管以及多平台发射装置，无需额外调整挂载结构；弹身表面预留的制导天线窗口、发动机进气口结构均按照实装的位置关系做了精准还原，尾部螺旋推进结构与弹身的同轴度公差控制在合理范围内，可直观展示巡航阶段动力输出的结构逻辑。该结构设计可用于装备展示、作战场景仿真、国防科普教学等多个场景，清晰呈现战术巡航导弹从存储发射到巡航飞行全流程的结构特征与布局逻辑，帮助相关人员直观理解这类远程精确打击武器的构造原理与平台适配特性。
