在通信基站供电端口、工业控制信号回路、民用电源入户端这类易受浪涌冲击的场景里,气体放电管是前端防护的核心元件之一,这款B型芯体结构的放电管,正是针对小空间安装场景下的浪涌泄放需求设计的避雷器核心部件。日常工况下,放电管内部处于高阻绝缘状态,不会对回路正常信号传输、供电导通产生任何干扰,当线路中出现瞬态过电压,达到器件的击穿阈值时,内部惰性气体会被快速电离,器件阻抗在纳秒级时间内骤降,将浪涌大电流通过接地回路泄放,把端口电压钳位在安全区间,避免后端的敏感芯片、精密电路被过电压击穿损坏,浪涌能量泄放完成后,器件会快速恢复至高阻绝缘状态,不影响线路的正常运行。

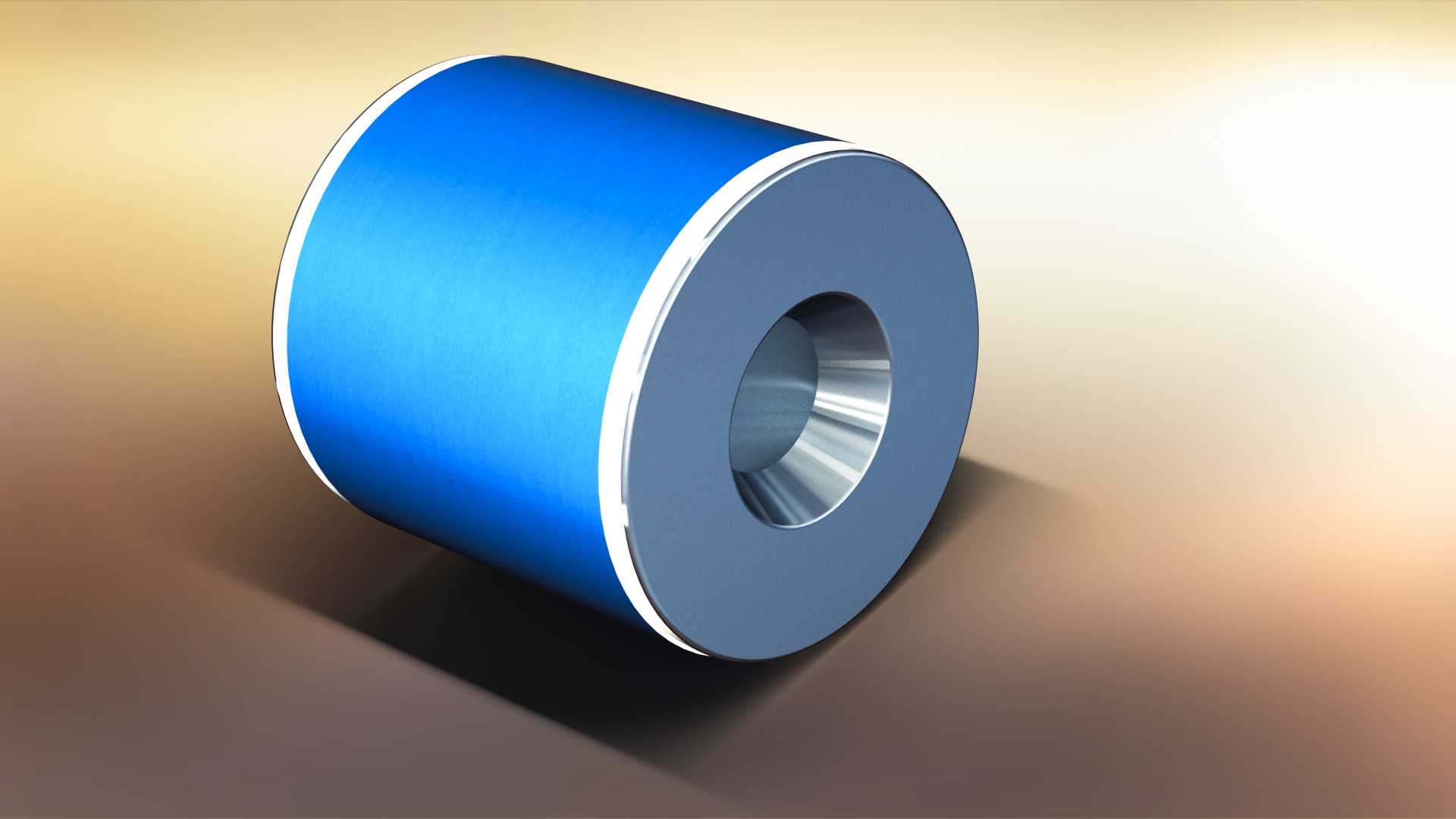

从结构设计逻辑来看,这款放电管采用同轴圆柱的外形结构,金属化端面电极与陶瓷绝缘外壳做气密性封接,内部充入配比精准的惰性混合气体,两个电极之间保持均匀的放电间隙,这种对称结构能保证放电过程中电场分布均匀,避免局部电场集中导致的击穿电压离散性过大问题,同时圆柱外形也适配自动化SMT贴装、通孔插装的批量生产工艺,不管是卷带包装供高速贴片机拾取,还是手工焊接装配,都能保证安装定位的一致性。外壳采用高氧化铝陶瓷材质,一方面能满足气密性封接的要求,保证内部气体在全生命周期内不会泄漏,另一方面陶瓷材质的耐高温特性,能承受放电瞬间产生的高温冲击,不会出现外壳开裂、电极脱落的失效问题,两端的金属电极采用可焊性镀层处理,焊接时能与PCB焊盘、接线端子形成可靠的合金层,降低接触电阻,避免大电流泄放时出现局部过热。
尺寸设计上,这款器件外径为8mm,轴向总长度7.9mm,属于小尺寸规格的放电管,安装时不需要预留过大的板上空间,在高密度布线的通信模块、小型化电源适配器里也能灵活布局,安装边界需要注意,器件两端的焊接焊盘直径建议设计为略大于电极外径,焊接时焊锡量要控制在电极端面范围内,避免焊锡爬升到陶瓷外壳表面导致极间绝缘电阻下降,布局时尽量靠近端口的接地点,缩短浪涌泄放的路径长度,降低泄放回路上的寄生电感,提升高频浪涌下的防护效果。不同于轴向引线型的放电管,这种端面电极的结构没有外伸的引线,寄生电感更小,对于快速上升沿的雷电浪涌、静电放电脉冲的响应速度更快,能覆盖从静电防护到感应雷防护的多等级过压防护需求。
在实际选型应用中,这款放电管可以单独用于信号端口的一级防护,也可以和压敏电阻、TVS二极管配合组成多级防护电路,气体放电管承担大通流的浪涌泄放任务,后端的钳位元件负责把残压降到后端电路可承受的水平,这种组合方案能兼顾大通流容量和低残压的防护需求,在千兆网口、RS485通信接口、直流电源端口的防护设计中应用十分广泛。设计这款三维模型的时候,重点还原了陶瓷外壳与金属电极的配合公差,保证封接位置的尺寸精度符合实际生产的工艺要求,内部放电间隙的尺寸严格按照器件的击穿电压参数做匹配,电极的内凹结构做了等比例还原,能直观呈现器件内部的电场分布结构,不管是用于设备防护方案的结构布局验证,还是用于教学演示过压保护器件的工作原理,都能提供准确的结构参考。需要注意的是,安装时要避免器件承受过大的机械应力,比如PCB板弯折导致的电极受力,否则可能破坏陶瓷与金属的封接面,导致气密性失效,影响器件的使用寿命,同时安装位置要远离发热量大的功率器件,避免长期高温环境下加速内部气体的老化,导致器件的击穿电压参数发生漂移。
