弦乐器琴桥调音销木质配件结构

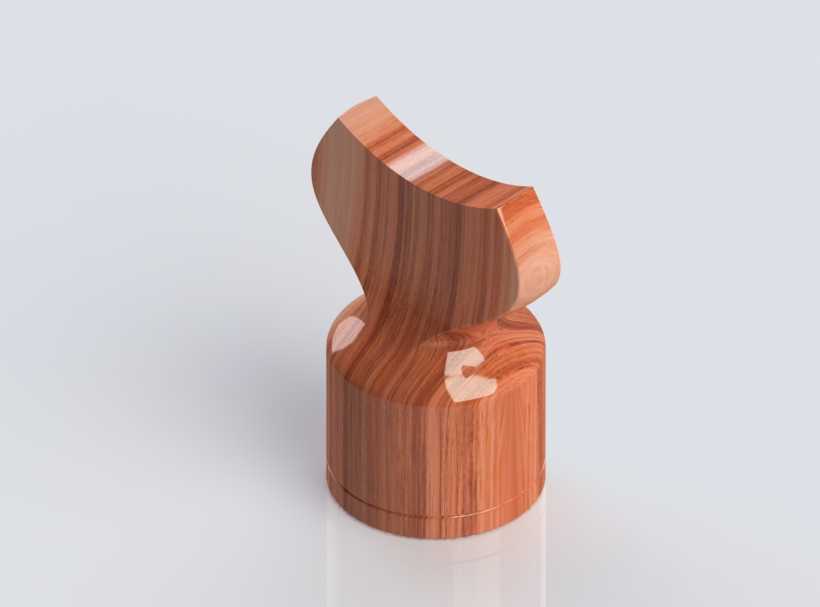

　　在弦乐器的装配与日常调校场景中，这类木质结构件承担着多重核心作用，下部圆柱段作为安装基准，可嵌入琴身预设的安装孔位，与琴身木质结构形成过盈配合，保证长期使用过程中不会出现松旷移位，上部的异形曲面则直接与琴弦接触，承担着传递琴弦振动、限定琴弦间距的作用，同时曲面的弧度设计经过反复调校，能够避免琴弦在张紧状态下出现硬折损伤，延长琴弦的使用寿命。

　　从结构设计逻辑来看，该构件没有采用复杂的金属嵌件或者拼接结构，整体为单块硬木铣削成型，这种设计思路一方面是利用硬木本身的共振特性，能够更好地传递琴弦振动到琴身共鸣箱，提升乐器的发声质感，另一方面一体化的结构也避免了拼接缝隙带来的振动损耗，同时降低了长期温湿度变化下结构开裂的风险。下部圆柱的直径公差控制在0.05mm范围内，能够适配市面上主流丹川系列弦乐器的琴身安装孔，安装时无需额外修配，直接压入即可达到设计要求的紧固力，圆柱根部做了微小的圆角过渡，避免压入安装时应力集中导致木质根部崩裂。

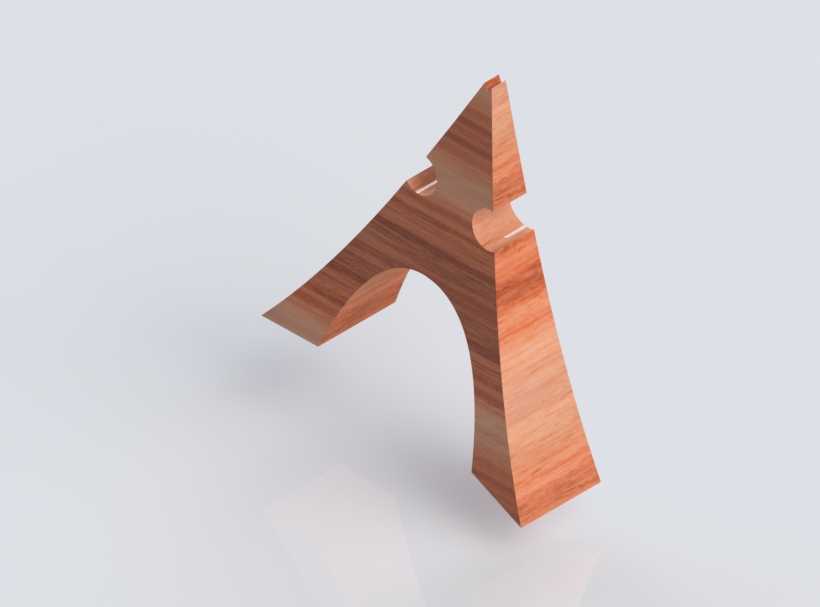

　　上部的异形轮廓并非随意的造型设计，其凸起的弧形面刚好对应琴弦的支撑点位，相邻支撑点的间距严格按照弦距标准设定，能够保证每根琴弦的振动区间互不干扰，侧面的内凹曲面则是为调音扳手预留的操作空间，调校琴弦松紧时，专用扳手可以卡入该内凹位置，转动整个构件来调整琴弦的张紧度，曲面的弧度与扳手的卡口轮廓完全贴合，转动时不会出现打滑，同时接触面的压力分布均匀，不会在木质构件表面留下压痕。构件顶部的曲面做了顺滑的抛光处理，与琴弦接触的位置粗糙度控制在Ra1.6以下，能够减少琴弦振动时的摩擦损耗，避免琴弦因为长期摩擦出现断丝问题。

　　在实际使用场景中，这类配件既可以作为新琴装配的标准零部件，也可以作为老旧乐器维修的替换件，安装时只需要将旧的磨损配件从琴身孔位中顶出，清理孔位内的木屑和残留胶渍，将新配件按照正确的角度压入即可，不需要额外的粘接工序，依靠木材本身的过盈配合就可以达到足够的连接强度。日常调校时，使用者不需要额外的复杂工具，配套的小型调音扳手就可以完成松紧调整，操作时的力矩控制在0.2N·m左右即可，过大的力矩会导致木质构件开裂或者孔位撑大，过小则会导致琴弦张紧度不足，出现跑音问题。

　　从建模逻辑来看，该结构的建模首先需要确定下部圆柱的基准轴线，所有上部曲面的特征都围绕该轴线进行位置约束，首先绘制圆柱段的截面轮廓，拉伸到指定高度后，在圆柱上端面绘制上部异形结构的引导线，通过放样特征生成上部的基础实体，之后对各个棱边进行圆角过渡处理，再对琴弦接触的曲面做曲率连续的优化，保证曲面顺滑无拐点。建模过程中需要重点控制各个曲面的曲率变化，避免出现锐角或者曲率突变的位置，因为木质构件在铣削加工时，曲率突变的位置容易出现崩边，后续抛光也很难达到顺滑的效果，同时曲率突变的位置在琴弦张紧的压力作用下，容易出现应力集中导致开裂。另外建模时需要预留木材加工后的膨胀余量，因为硬木在不同温湿度环境下会有微小的尺寸变化，安装配合位置的尺寸需要考虑这部分变形量，保证在常规使用环境下都能顺利安装且不会松脱。

　　该构件的整体高度控制在28mm左右，下部圆柱直径为16mm，上部异形结构的最大宽度为22mm，安装后突出琴身表面的高度为22mm，既不会因为过高导致操作时磕碰，也不会因为过矮导致扳手操作空间不足。各个棱边的圆角半径根据位置不同有所区分，安装根部的圆角为R0.5，避免安装时切边，上部操作位置的圆角为R2，提升操作时的手感，琴弦接触位置的圆角为R1，保证与琴弦的接触面积合适，既不会因为接触面积过小压伤琴弦，也不会因为接触面积过大影响琴弦的振动自由度。
