轴向A型气体放电管防雷保护结构

　　在通信基站供电端口、安防设备信号回路、工业控制板卡浪涌防护场景中，轴向引线式气体放电管是最常用的一级过压保护元件，这款轴向A型结构的放电管，核心作用是在回路出现瞬态过电压时快速击穿导通，将浪涌电流泄放到接地端，把端口电压钳位在安全阈值内，避免后端敏感芯片、线路被高压击穿损坏，常态下器件处于高阻绝缘状态，不会对回路正常信号传输、供电输送造成额外损耗。

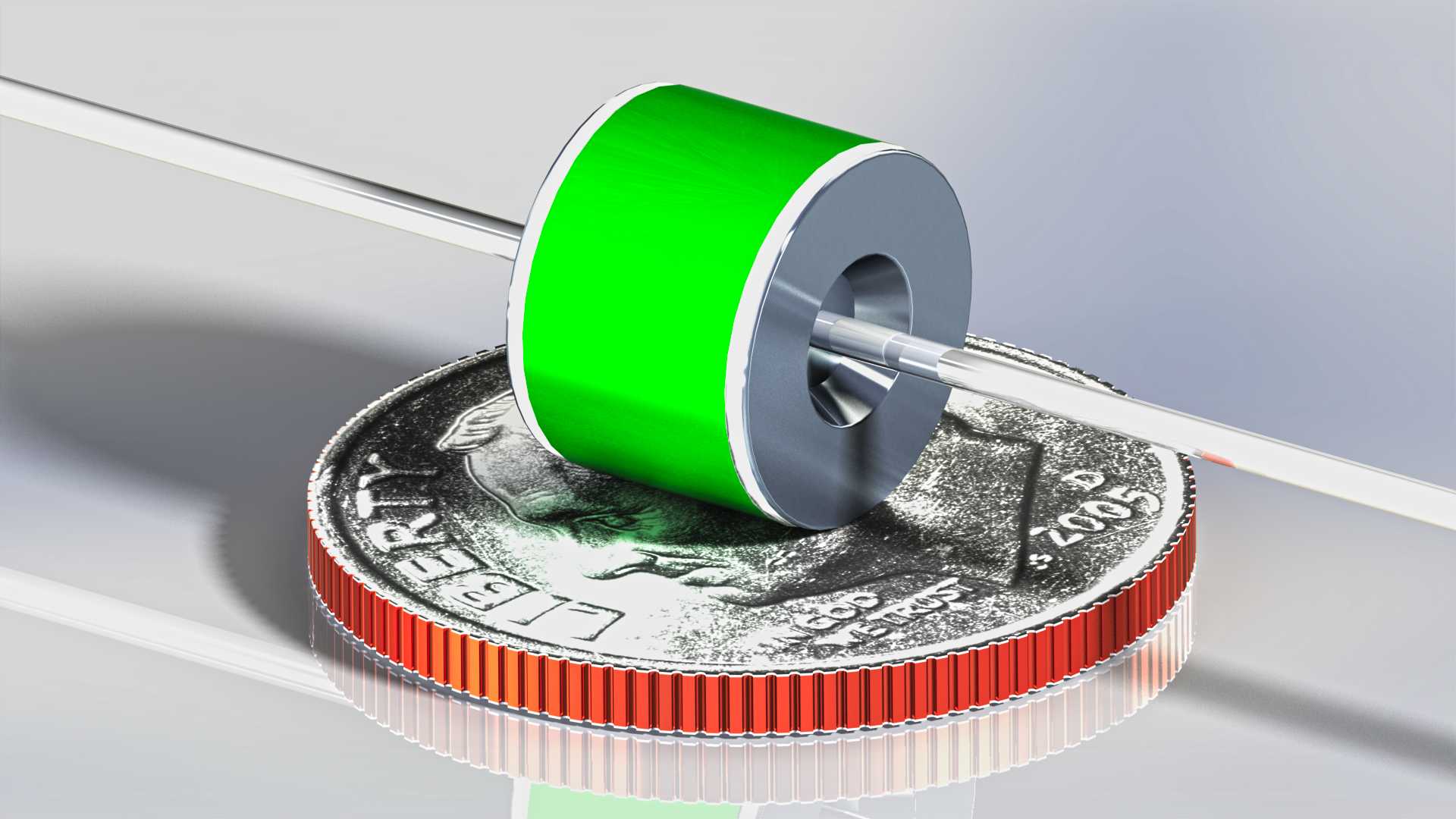

　　从结构设计逻辑来看，这款放电管采用同轴对称布局，金属化电极沿中心轴线对称分布，两端引出的镀锡引线直接沿轴线向外延伸，没有弯折或侧向引出结构，这种设计首先适配PCB板上轴向通孔插装的工艺要求，插件机可以直接完成编带上料、切脚、波峰焊全流程作业，不需要额外调整插件角度；其次对称的电极结构能让放电间隙内的电场分布更均匀，避免局部电场集中导致的击穿电压离散性过大，保证同一批次器件的动作电压偏差控制在工程允许范围内。器件外壳采用金属化陶瓷密封结构，陶瓷筒体本身具备极高的绝缘强度与耐温性能，两端金属端盖和陶瓷筒体通过高温钎焊实现密封，内部充入稳定配比的惰性气体，完全隔绝外界水汽、粉尘进入放电腔，即使在高湿、多粉尘的户外工业场景下长期使用，也不会出现内部气体纯度下降、电极氧化锈蚀导致的性能劣化问题。

　　尺寸边界上，这款器件的筒体直径为8mm，轴向总长度（含两端引线的有效焊接段）为6mm，这里的长度尺寸是指两端电极内侧的放电腔有效长度，实际选型时需要注意，两端引出的引线直径为0.8mm，引线伸出筒体端面的长度可根据安装需求调整，常规编带包装的引线伸出长度控制在3-5mm区间，适配1.6mm厚度标准PCB的通孔插装深度。在PCB布局时，器件的安装孔中心距需要匹配筒体加引线伸出的总长度，预留0.5-1mm的装配余量，避免插件时引线受挤压弯折导致筒体受力出现密封裂纹；同时由于放电管动作泄放浪涌时会通过数千安的瞬态电流，布局时要尽量缩短器件到接地端的走线长度，减小走线电感带来的残压升高问题，不要将器件布置在敏感模拟信号走线的正上方，避免放电时的电磁干扰耦合到弱信号回路中。

　　从实际使用的选型匹配角度，这款8mm直径、6mm放电间隙的A型放电管，标称直流击穿电压通常覆盖75V-600V区间，可根据不同回路的工作电压选择对应规格，比如通信信号端口常用230V规格，交流220V供电端口常用470V规格，浪涌通流容量可达到10kA（8/20μs波形），满足一级浪涌防护的通流要求。和贴片式气体放电管相比，这种轴向引线结构的器件本体与PCB板面之间存在一定的间隙，波峰焊时的热量不会直接大量传递到陶瓷筒体上，减少焊接热应力对密封结构的损伤，同时引线本身具备一定的形变能力，可以吸收板件受热膨胀产生的微小位移应力，降低长期温度循环下的焊点开裂风险。在做三维结构建模时，需要重点还原筒体与端盖的同轴度关系，引线与端盖的连接位置不能出现偏心，否则会直接影响后续装配干涉检查的准确性；金属端盖与陶瓷筒体的衔接处要做微小的圆角过渡，还原实际钎焊工艺的焊料堆积形态，不要做成尖锐的直角衔接，更符合真实零件的工艺特征。另外，建模时需要注意筒体表面的色环标识位置，通常轴向放电管会在陶瓷筒体表面印刷色环来标识击穿电压规格，建模时预留标识区域的位置，方便后续导出工程图时添加标识信息，给生产端提供准确的结构参考。
