超紧凑型GNSS顶部贴片定位模块结构设计

项目分类:通讯工具类 发布时间:2025-02-02 ID:917833
  • 超紧凑型GNSS顶部贴片定位模块结构设计
  • 超紧凑型GNSS顶部贴片定位模块结构设计
  • 超紧凑型GNSS顶部贴片定位模块结构设计

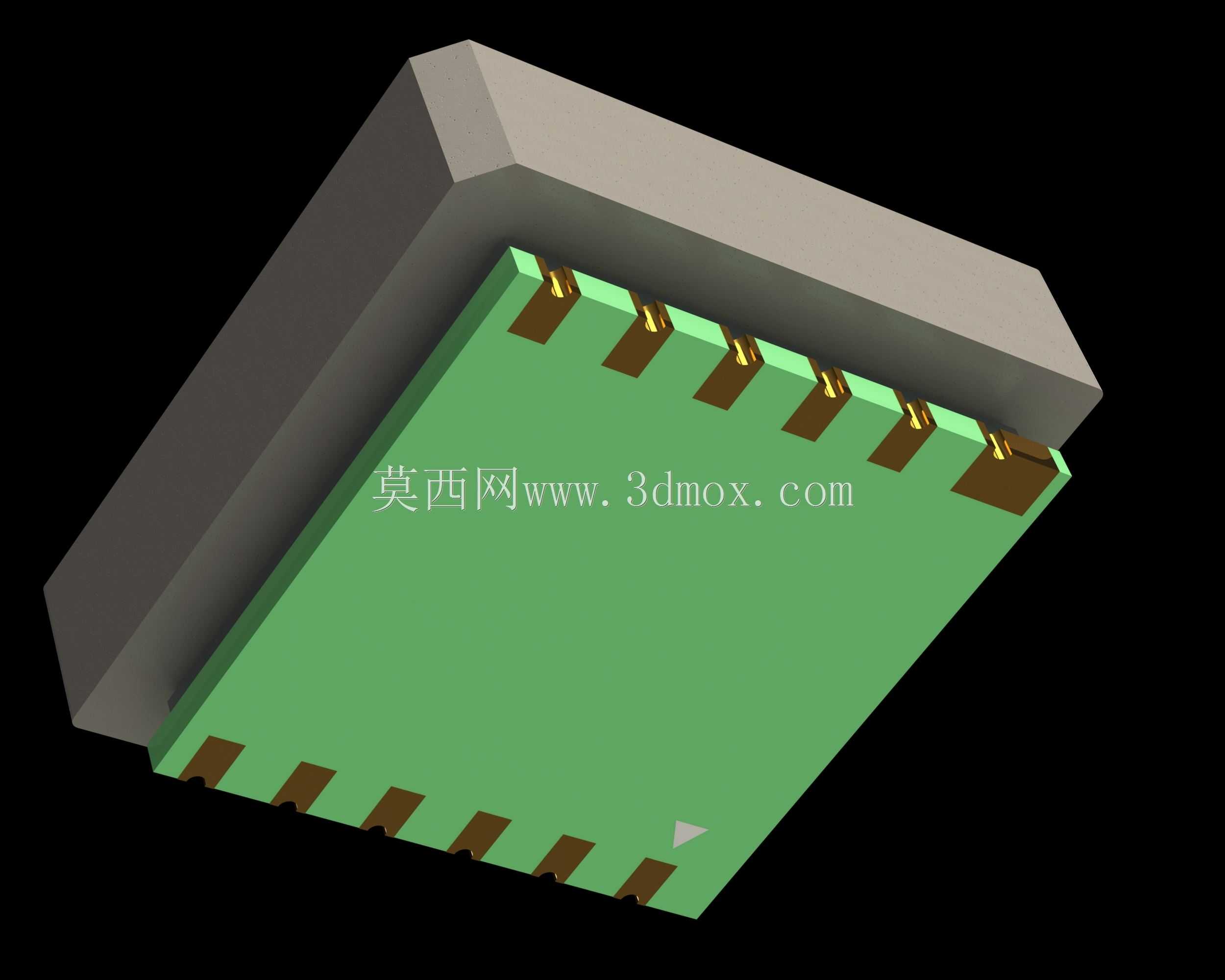

  在做便携定位终端、车载前装定位单元、穿戴式定位设备的结构堆叠时,经常会遇到射频模块安装空间受限的问题,这款基于Quectel L86方案的超紧凑型GNSS POT顶部贴片模块,就是针对这类高密度堆叠场景做的结构还原设计。先从安装边界说起,这类贴片模块采用表贴封装设计,整体为正方形切角塑封结构,底部预留均匀排布的焊盘引脚,适配标准SMT回流焊工艺,安装时不需要额外预留插件过孔,能够直接贴合在PCB板的表层,焊盘的排布间距严格遵循模块 datasheet 中的引脚定义,相邻焊盘之间预留足够的阻焊间隙,避免波峰焊或回流焊过程中出现连锡短路的问题。

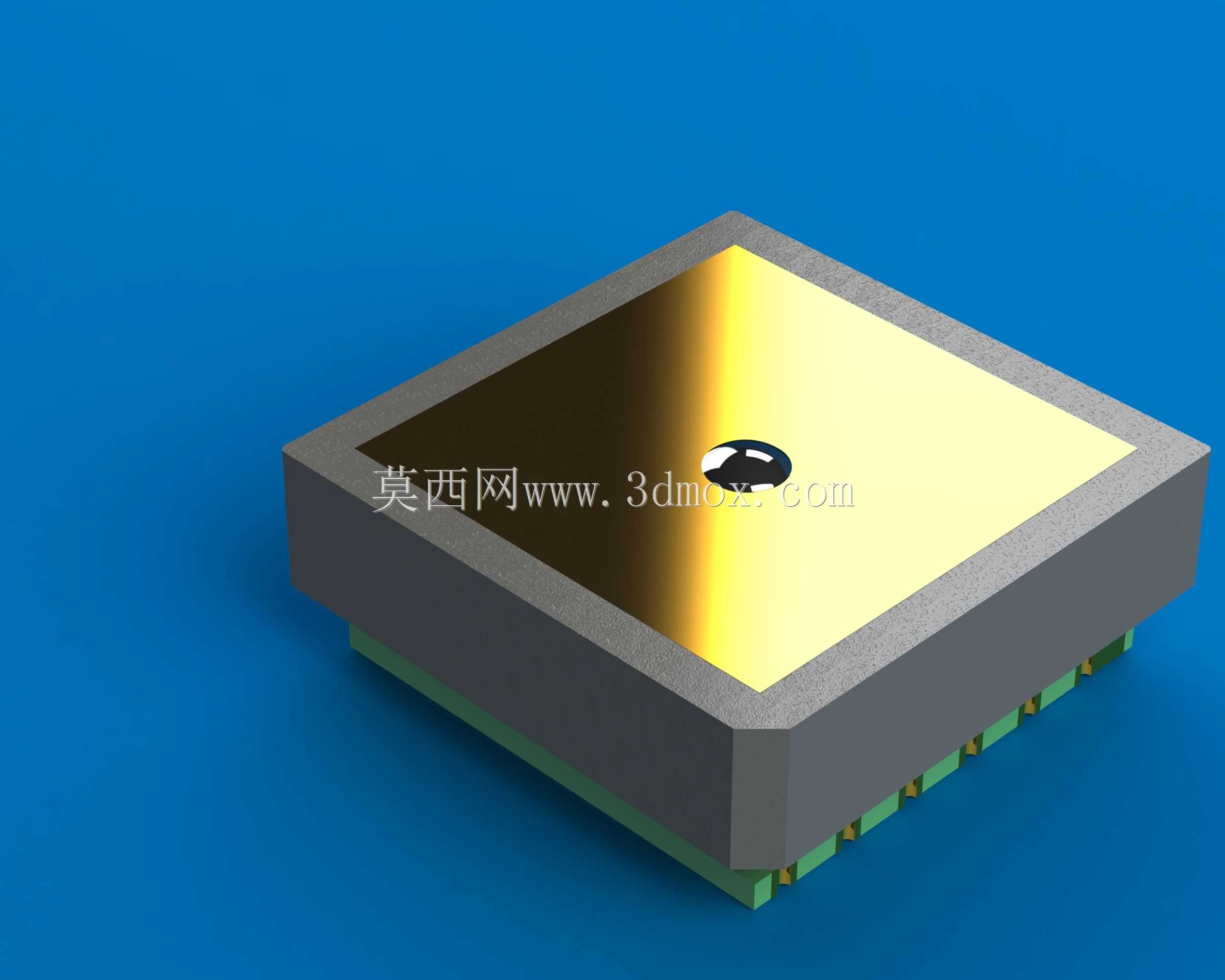

  模块顶部的金属覆盖层是集成的GNSS天线辐射面,做顶部贴片设计的核心思路,就是让天线辐射面尽可能远离PCB板上的高频干扰源,比如板载的DC-DC开关电源、高速数字信号线、金属屏蔽罩等部件,安装时要注意模块上方不能有金属遮挡物,塑料外壳的壁厚也要控制在合理区间,避免对卫星信号的接收增益造成过度衰减。从功能特性来看,这款模块集成了GNSS接收射频链路、定位解算基带电路与贴片天线,不需要额外外接外置天线就能实现多星座卫星信号接收,在做结构设计时,模块本体的塑封外壳采用耐高温的LCP材质,能够承受SMT焊接过程中的高温冲击,不会出现壳体变形、内部元器件移位的问题。

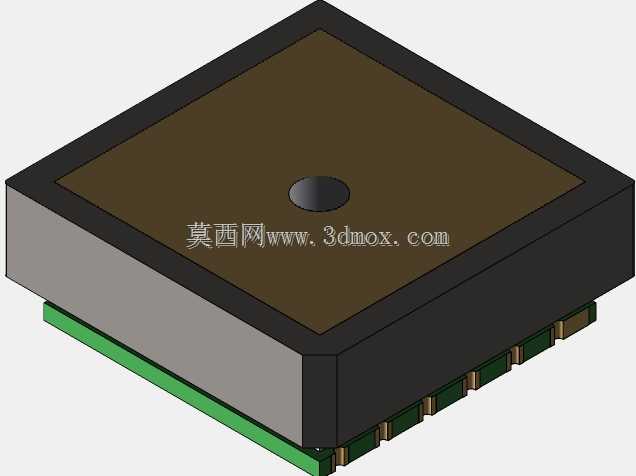

  实际选型应用中,这类模块常被用在共享单车上的定位锁具、宠物定位追踪器、车载OBD定位盒子、小型无人机的飞控定位单元这类对安装体积要求严苛的场景,相比传统的外置天线加分离式GNSS接收模块的方案,这种一体化贴片模块能够大幅缩减PCB板的占用面积,减少射频连接线的信号损耗,同时降低整机的装配工序,不需要额外做天线的固定与射频线焊接工序。在做三维结构建模时,重点还原了模块的切角定位特征,这个切角是SMT贴装时的极性识别标记,能够避免贴片机吸料贴装时出现方向装反的问题,底部引脚的高度、焊盘的长宽尺寸都严格按照实际器件的规格做1:1还原,方便结构工程师在做PCB布局时做干涉检查,提前确认模块与周边元器件、外壳结构的安全间隙。

  模块底部与PCB贴合的面做了平整化处理,保证贴装时焊锡能够均匀浸润每个引脚,不会出现虚焊、偏移的问题,模块侧面的塑封拔模斜度也做了还原,匹配实际塑封器件的成型工艺特征,避免建模时出现垂直侧壁导致与实际器件尺寸不符的问题。在做整机结构堆叠时,要注意模块的天线面上方的外壳区域不要做金属镀层、不要粘贴金属标签,尽量选用透波性能好的ABS或PC材质做外壳,同时模块周边不要布置大功率的发热元器件,避免高温导致模块的定位漂移、接收灵敏度下降。另外模块的供电引脚周边要预留合适的滤波电容安装位置,结构建模时也要把周边电容的高度考虑进去,避免电容高度超过模块本体导致与外壳干涉。这类一体化贴片模块的出现,本质上是为了适配消费电子、物联网终端小型化的设计趋势,把原本需要分离布置的天线、射频电路、基带电路整合在一个标准表贴封装内,既降低了硬件设计的射频调试难度,也给结构设计留出了更多的堆叠空间,在做这类器件的三维模型时,不能只做外观的方块还原,必须把极性标记、引脚尺寸、安装高度这些关键结构特征准确还原,才能给后续的PCB布局、结构干涉检查提供可靠的设计参考,避免实际打样贴装时出现器件不匹配、安装干涉、信号被遮挡这类可预见的工程问题。
