AIM-9X响尾蛇空空导弹精细三维建模

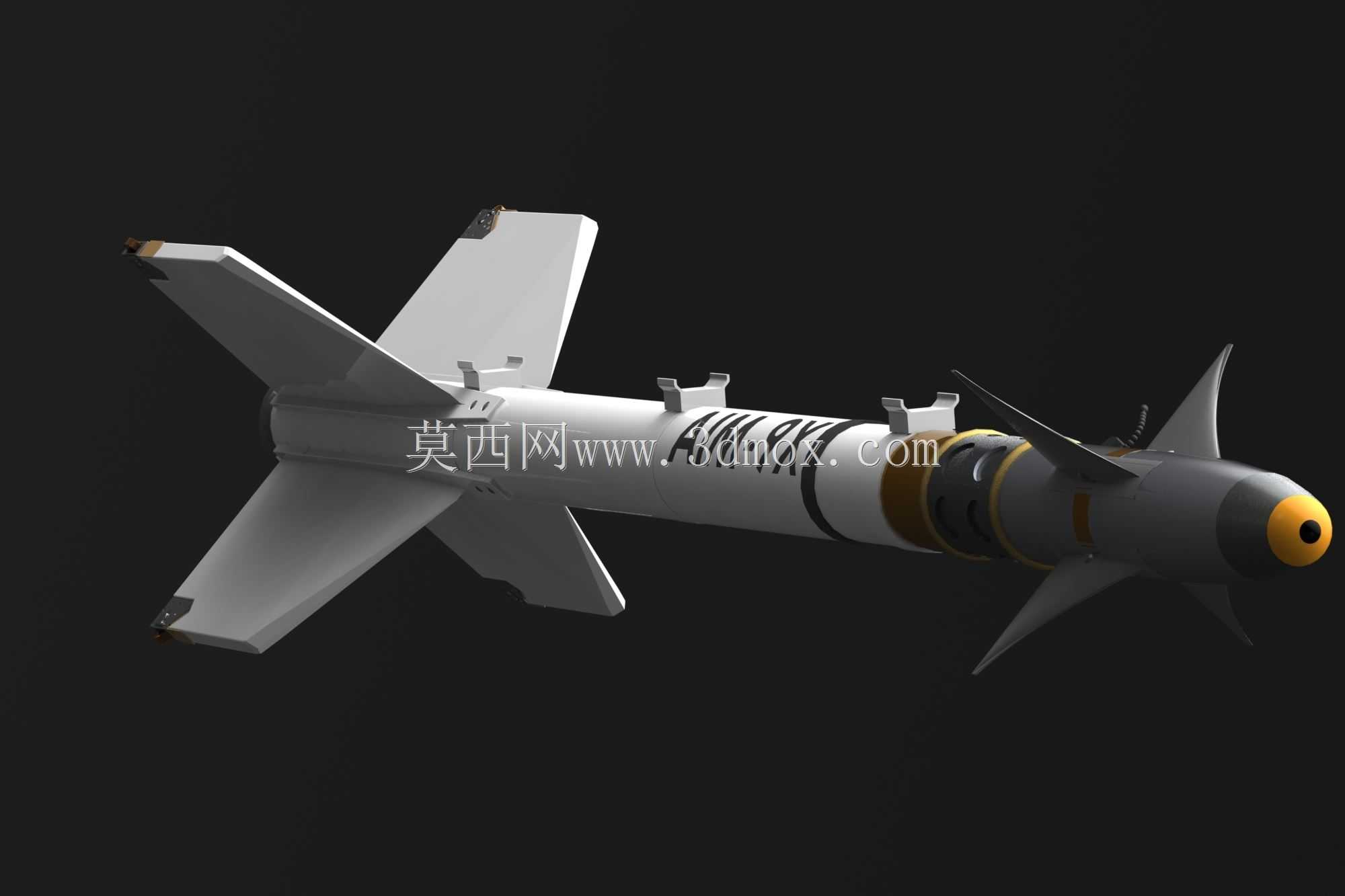

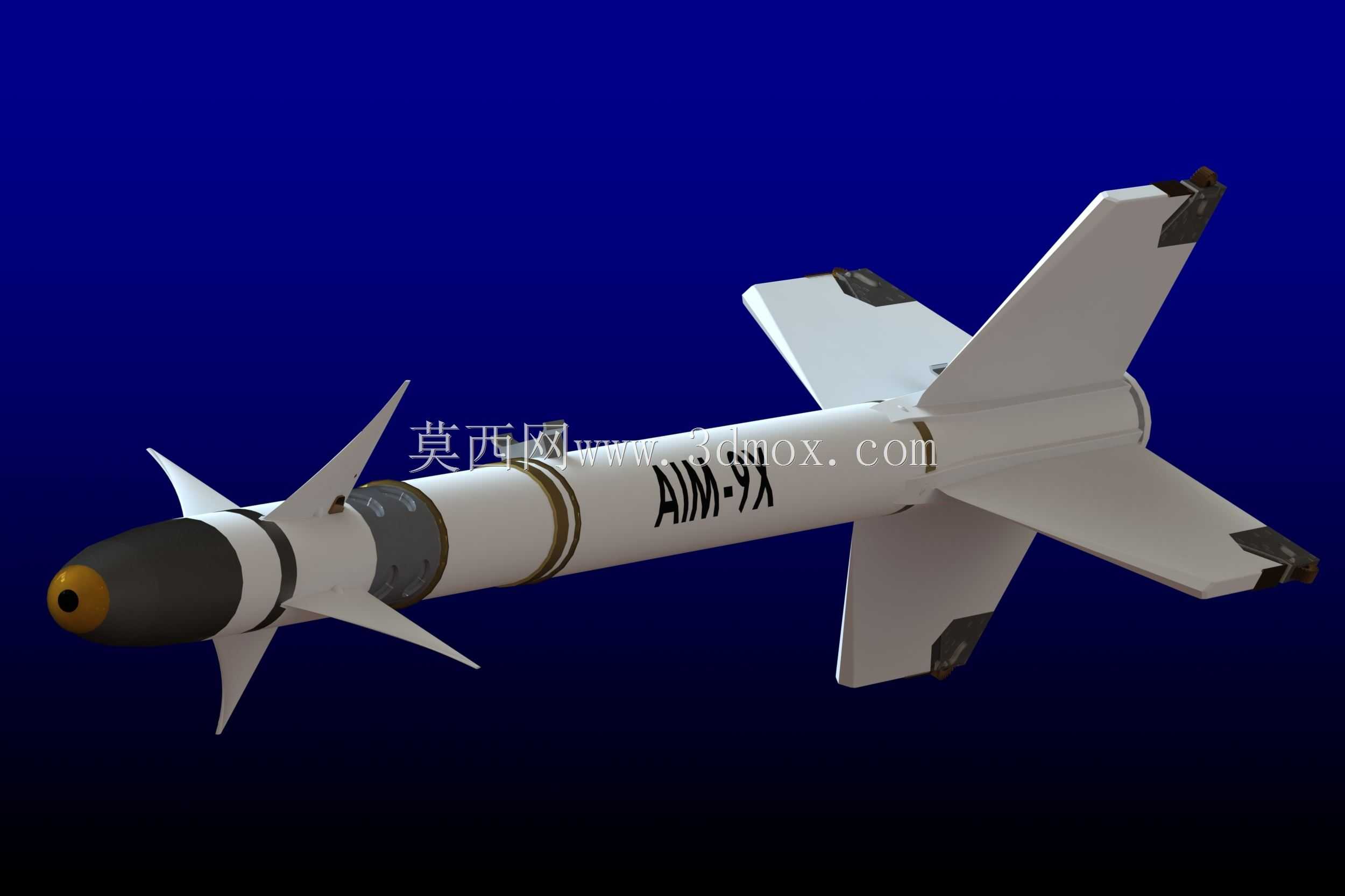

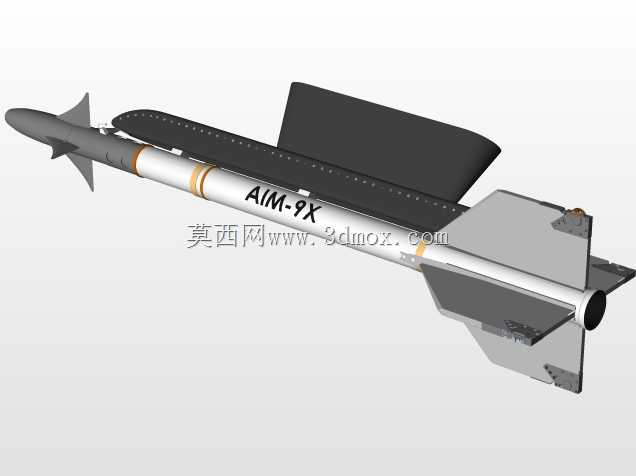

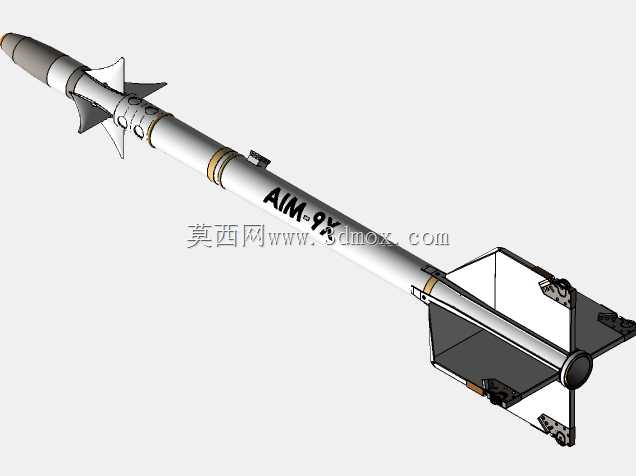

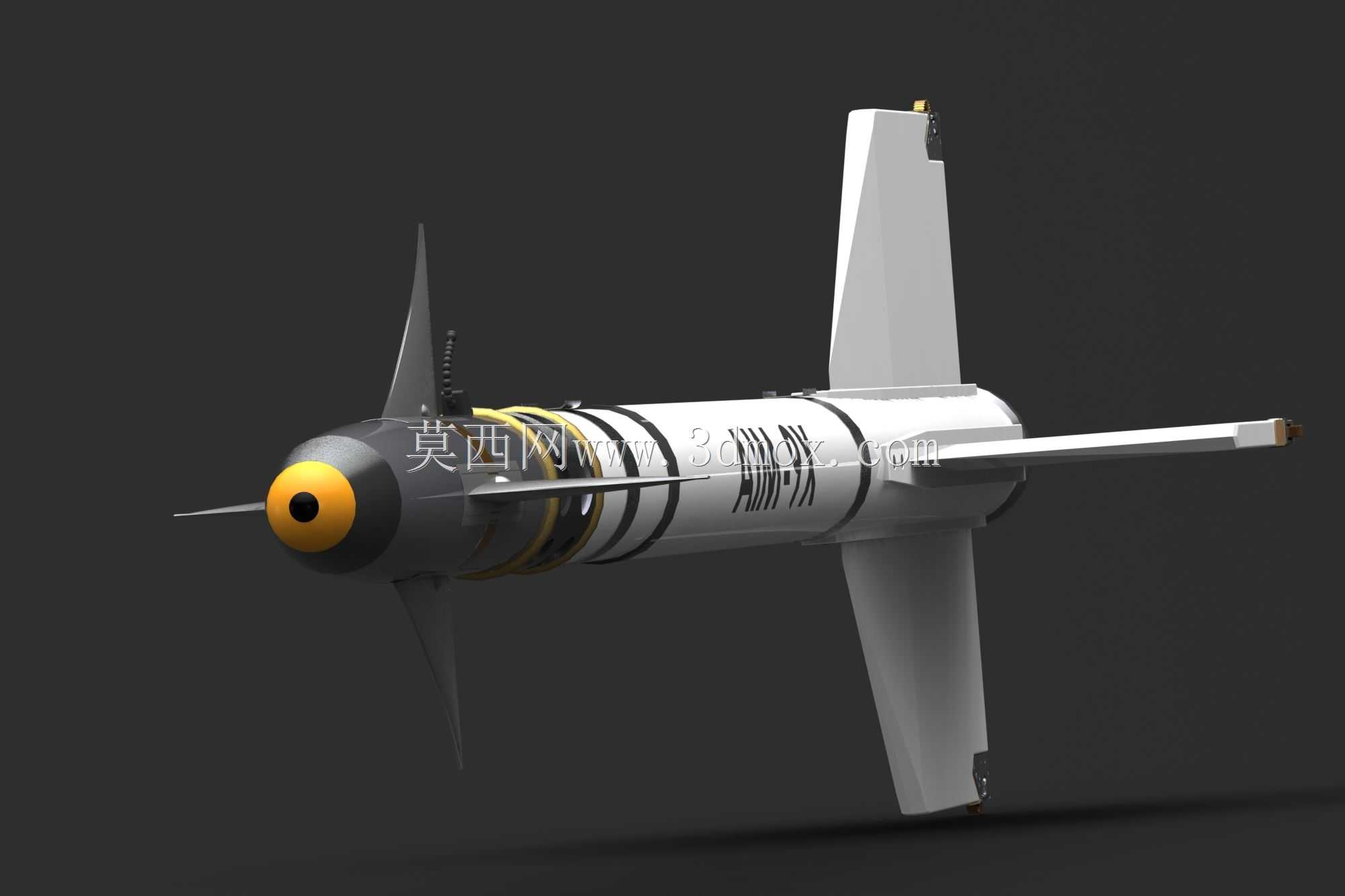

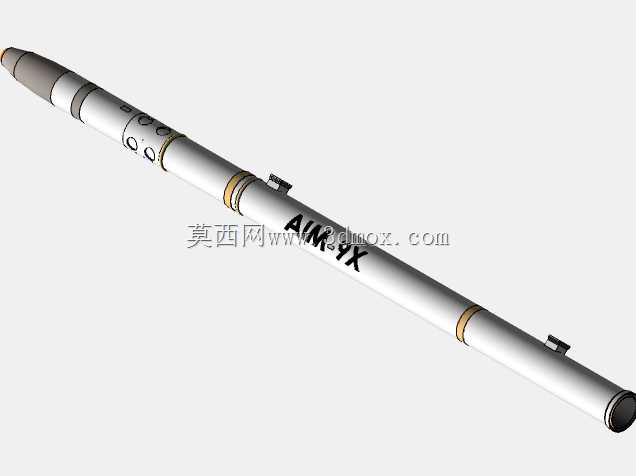

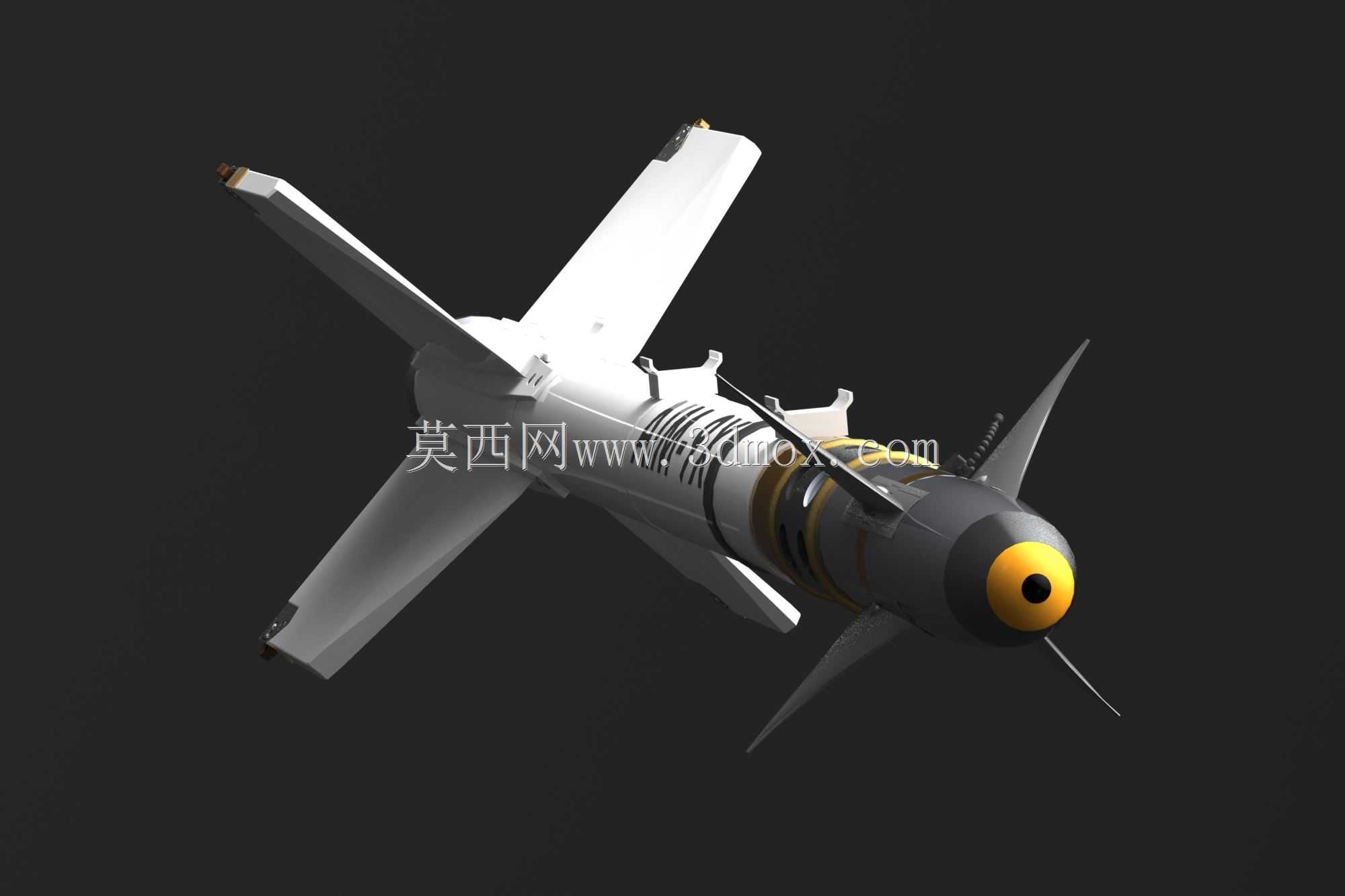

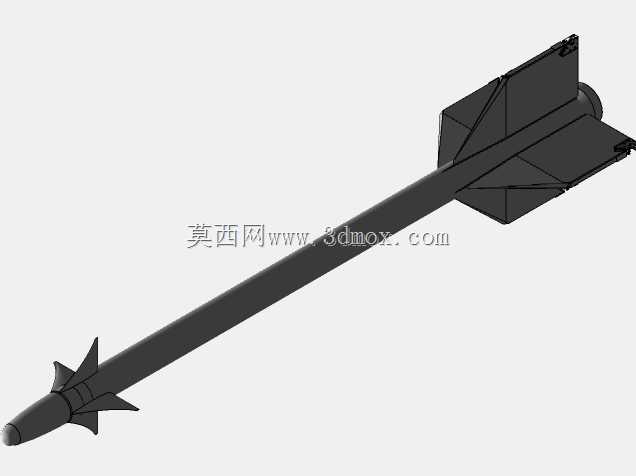

本次建模的AIM-9X响尾蛇空空导弹，是近距空中格斗场景下的核心机载武器装备，主要搭载于各型歼击机、多用途战斗机翼下或翼尖挂点，承担近距空中目标拦截、格斗空战的作战任务，可在视距内快速锁定并摧毁敌方空中机动目标，也可适配部分武装直升机的外挂武器挂架，应对低空低速空中目标的拦截需求。从功能特性来看，该弹采用红外成像制导体制，具备大离轴角发射、全向攻击能力，可配合飞行员头盔瞄准具实现“看哪打哪”的作战效果，弹体头部的导引头窗口采用高透红外材料设计，可在复杂气象、强背景干扰环境下稳定捕捉目标红外特征，战斗部采用定向破片杀伤设计，可在近距交会时对空中目标的关键结构造成有效毁伤。在设计思路层面，建模过程严格还原实弹的气动布局特征：头部为钝锥形导引头舱，紧邻导引头段设置四片切尖三角形前翼，作为飞行过程中的气动控制面，负责调整弹体飞行姿态；弹体中段为圆柱形舱段，依次布置制导舱、战斗部舱、火箭发动机舱，舱段之间的连接环、紧固结构均做了精细化还原；弹体尾部设置四片后掠式稳定尾翼，尾翼末端做了切尖处理，用于保障弹体高速飞行过程中的航向稳定性，弹体表面的标识、舱段分界线条均按照实弹涂装做了对应还原。从外形尺寸与安装边界来看，该弹整体长径比符合实弹比例，弹体最大直径适配现役主流机载导弹发射滑轨的安装尺寸，前翼与尾翼的翼展尺寸严格控制在机载挂点的安全间隙范围内，可适配标准型空空导弹发射挂架的安装接口，建模过程中预留了弹体与挂架的连接结构位置，可直接用于机载武器挂载场景的装配仿真、飞行姿态模拟演示，也可作为航空装备科普展示、作战场景仿真推演的基础模型使用，弹体各舱段采用独立建模逻辑，可支持拆分展示内部舱段布局，满足结构原理演示的使用需求。
