单导四旋翼载人飞行器机架结构设计

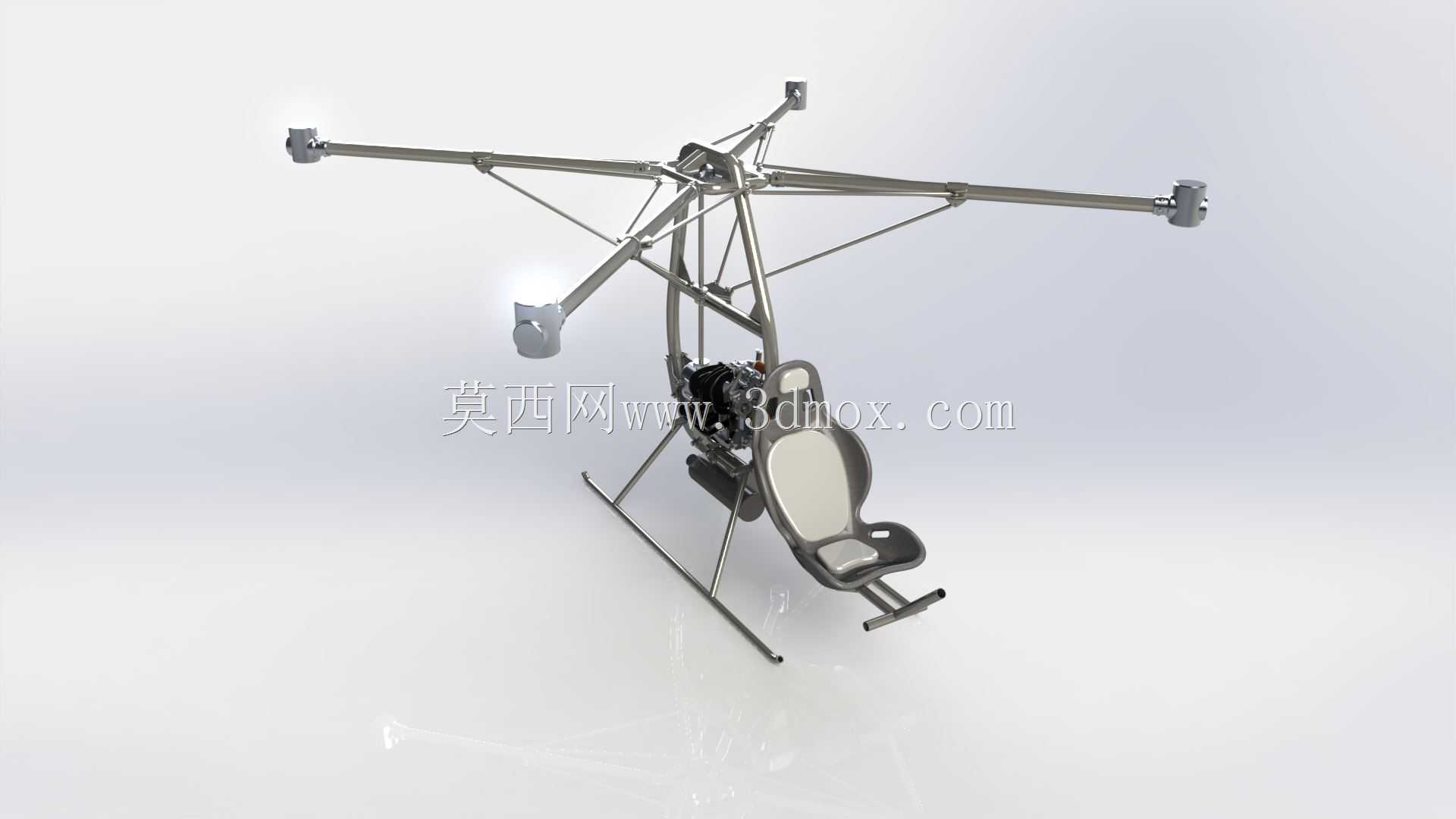

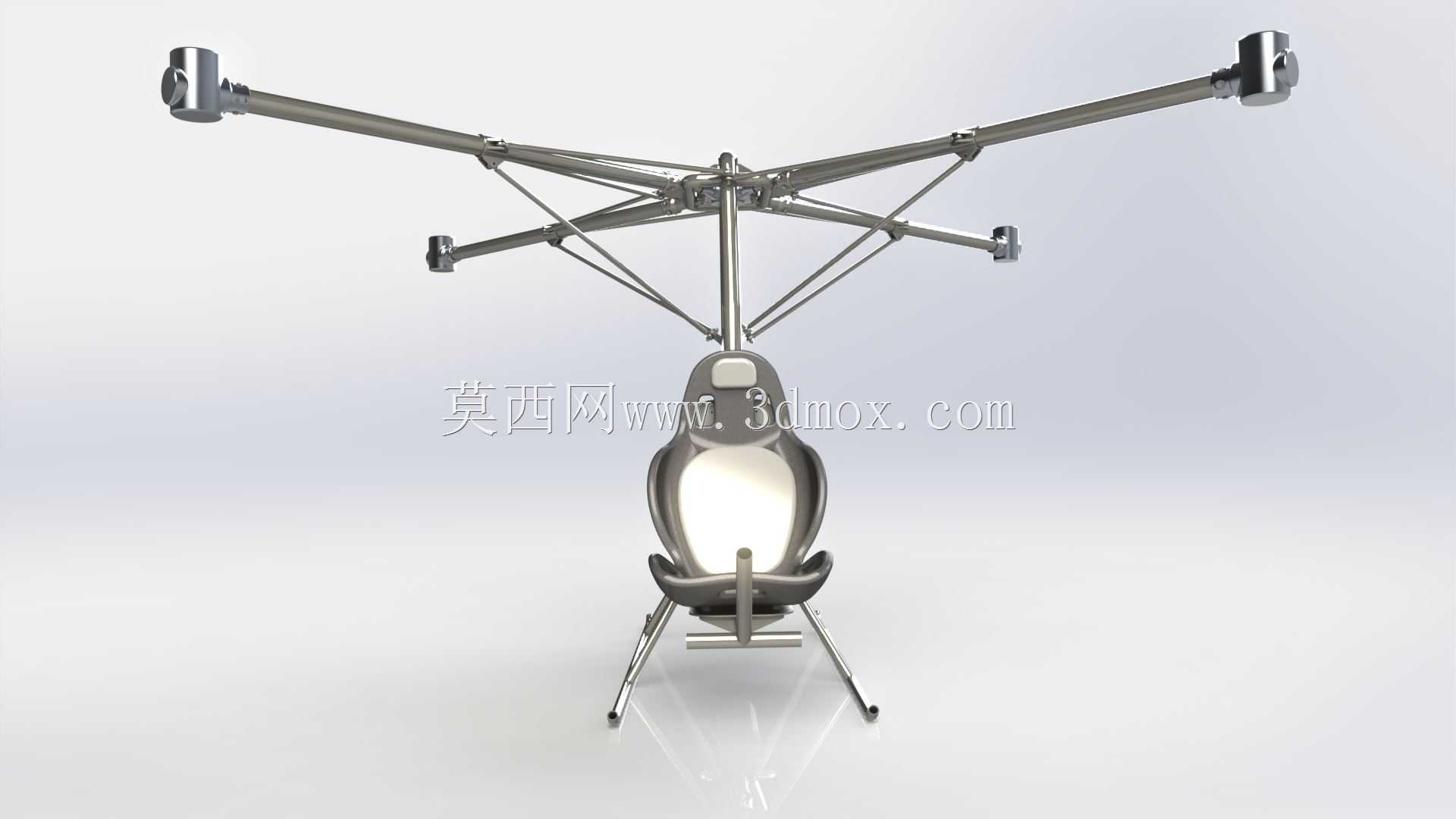

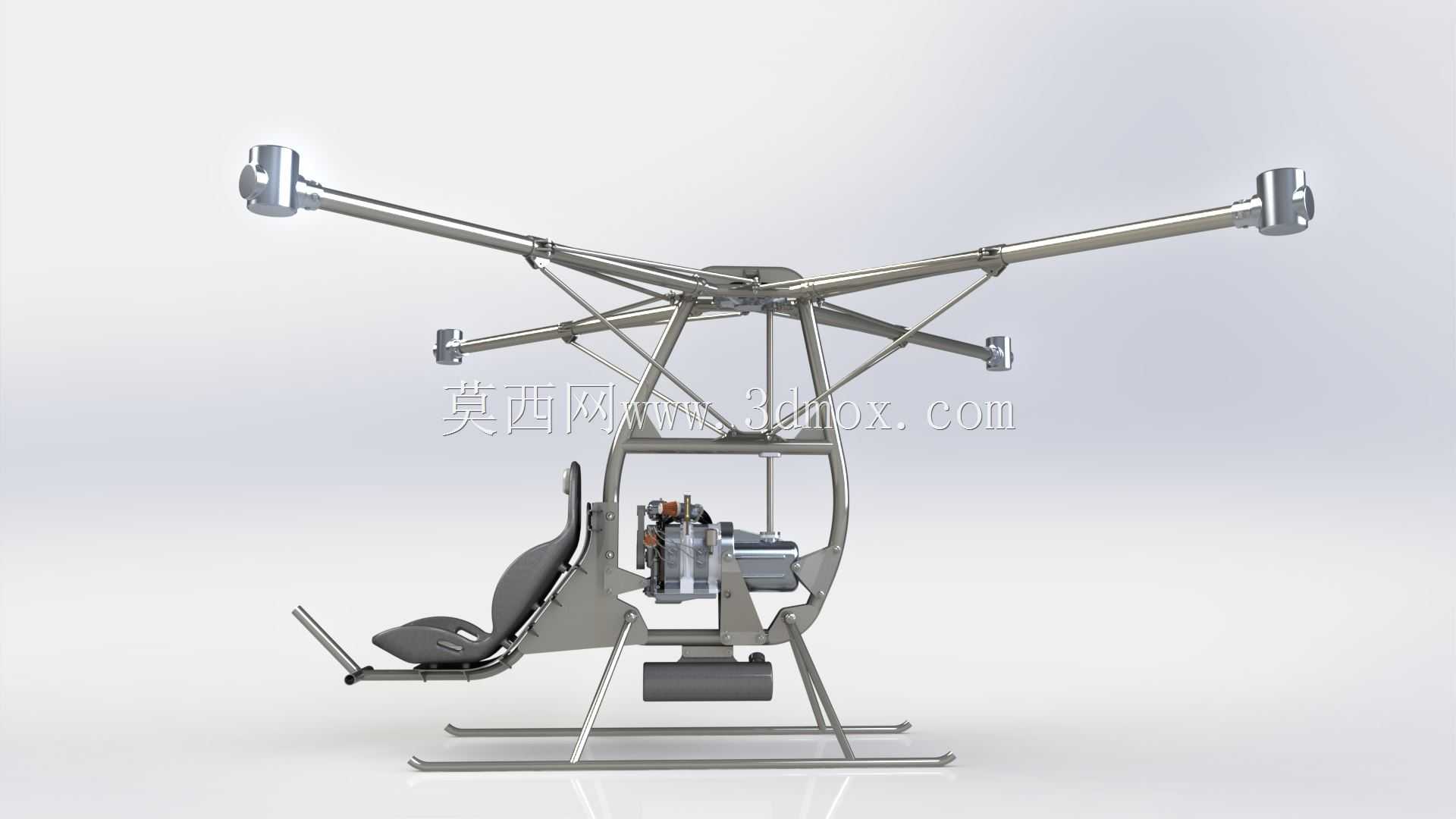

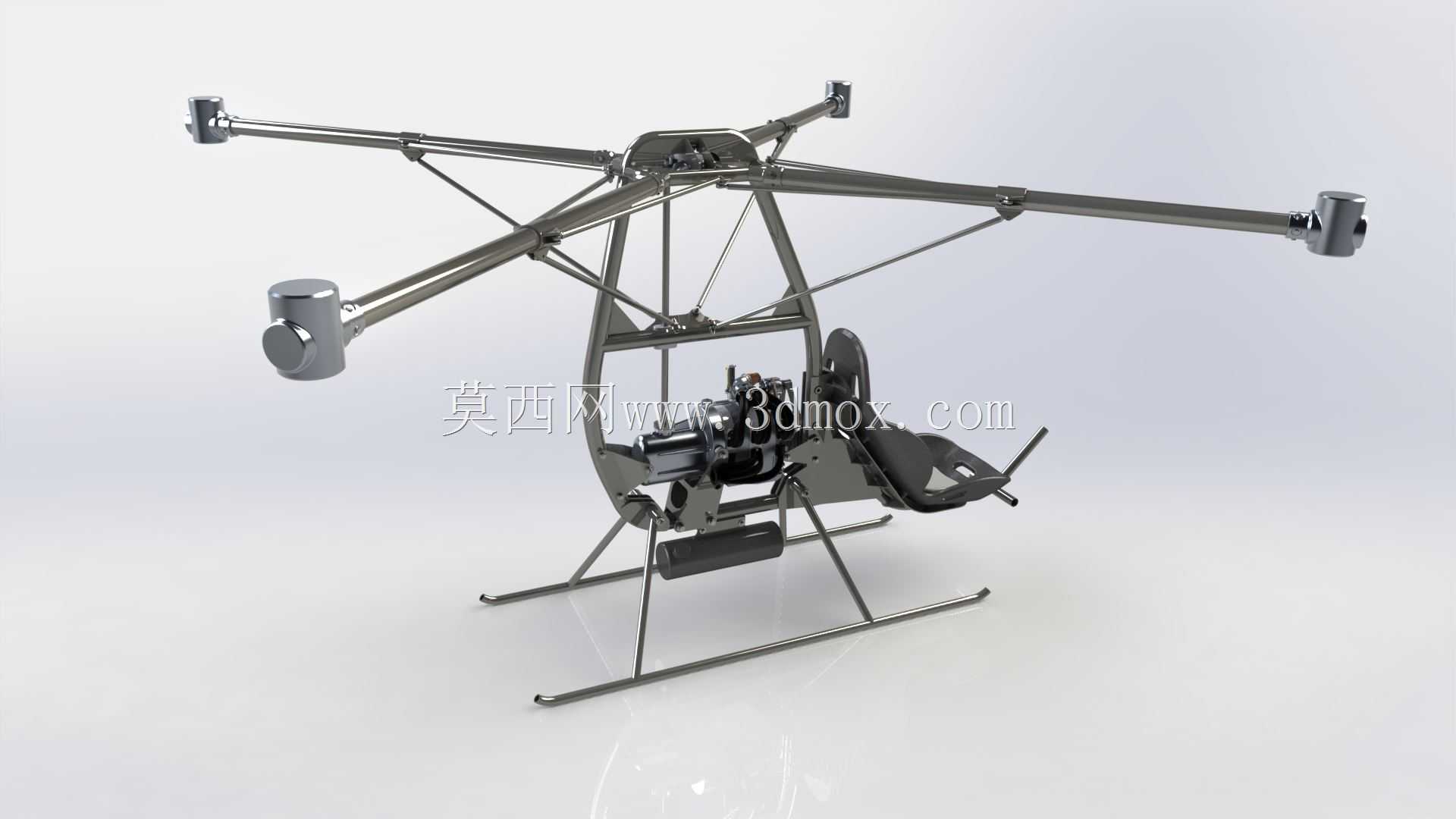

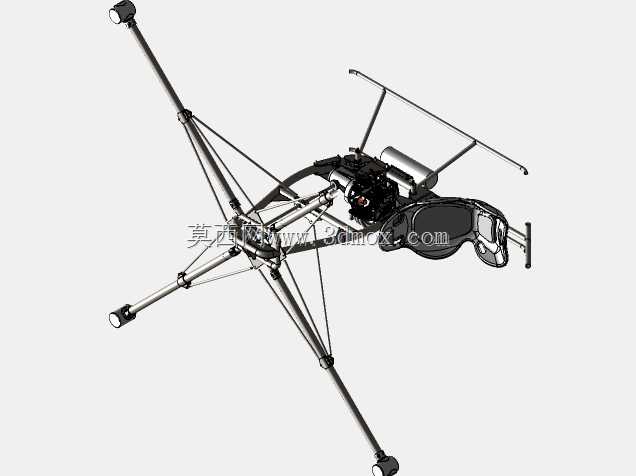

该单导四旋翼飞行器主要面向近距离低空作业场景设计，可覆盖地面支援、短途轻型运输、应急医疗转运等低空通航作业需求，能够在复杂地形条件下完成传统地面载具难以抵达区域的人员与轻量物资投送任务，填补小范围低空灵活运载的场景空白。整机采用开放式桁架式机架结构，核心承力框架选用高强度金属管材搭建，通过三角斜撑结构强化整体抗扭与抗弯性能，在保证结构强度的前提下尽可能降低整机自重，适配低空飞行的载荷与自重平衡要求。四组旋翼支臂采用对称式十字布局，从中心机架向外延伸至旋翼安装位，支臂与中心框架的连接节点做了加强处理，可承受旋翼运转产生的持续振动与交变载荷，同时预留了旋翼动力组件的安装定位接口，方便动力系统的装配与后期维护调整。中心机架区域集成了乘员座椅与操纵机构安装位，座椅采用轻量化人机工程造型，预留了安全带安装点位，操纵踏板与操纵杆的安装位置符合人体操作姿态范围，可降低长时间驾乘的操作疲劳。机架下部设置滑橇式起落架，采用弧形管材弯折成型，具备一定的弹性缓冲能力，可在起降过程中吸收地面冲击载荷，同时滑橇结构无需复杂的收放机构，进一步降低整机结构复杂度与维护成本。设计过程中采用参数化建模思路，优先完成核心框架的参数定义，所有管材的管径、壁厚、连接角度均可根据后续动力选型、载荷需求的变化快速调整，支臂长度可根据旋翼直径参数灵活修改，保证旋翼转动时的安全间距，避免不同旋翼之间产生气动干扰。当前设计预留了动力总成、控制系统、传动系统、燃油箱等核心部件的安装空间与安装接口，可适配不同规格的动力单元，机架整体安装边界充分考虑了各系统部件的装配余量，各部件之间预留足够的检修操作空间，方便后续的部件迭代与调试作业。机架的承力节点均做了载荷传导优化，飞行过程中旋翼产生的升力可通过支臂均匀传导至中心框架，再分配至乘员与载荷安装区域，避免局部应力集中导致的结构失效，整体结构兼顾了轻量化、易维护、高可靠性的低空飞行器设计需求，可作为小型载人四旋翼飞行器的原型验证机架，支撑后续的系统集成与飞行测试工作。
