多领域适用重型工业控制柜结构设计

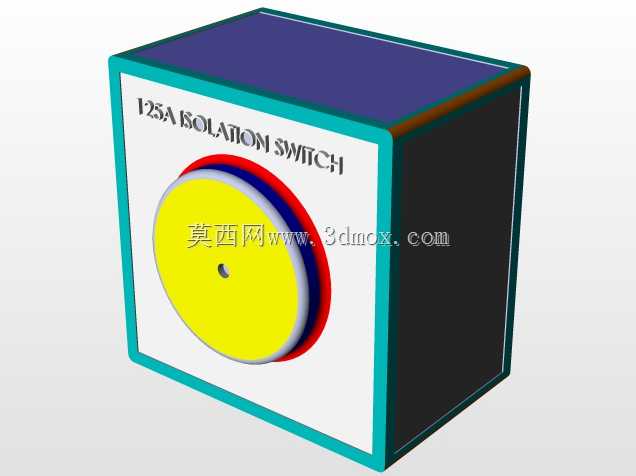

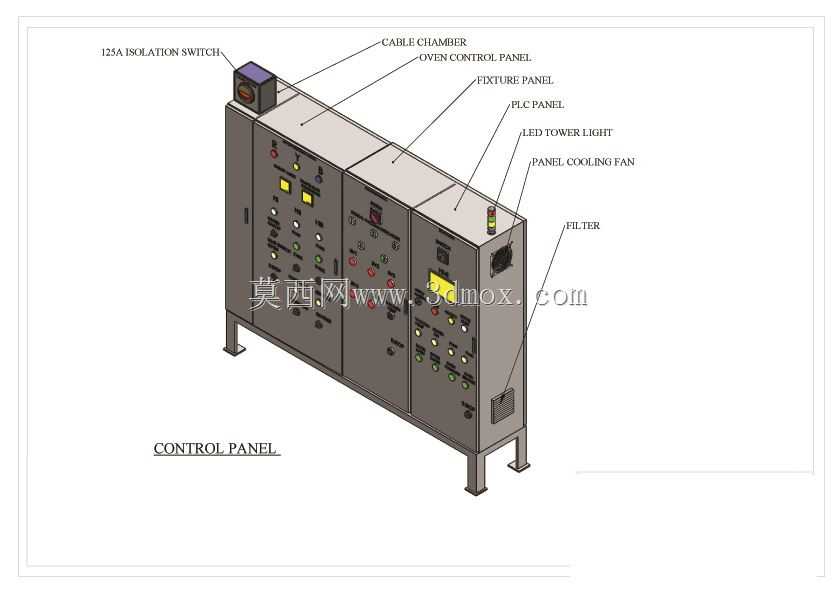

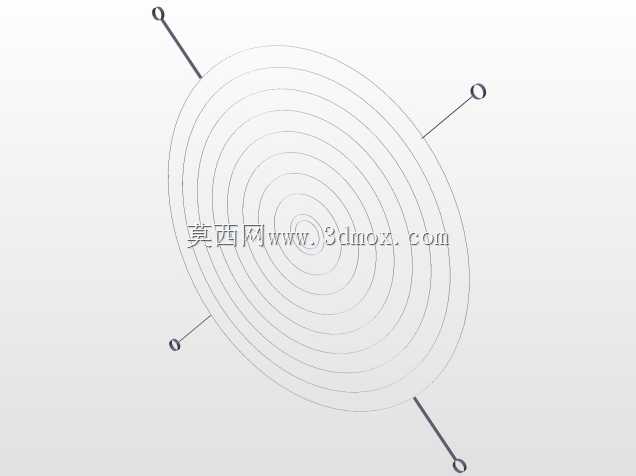

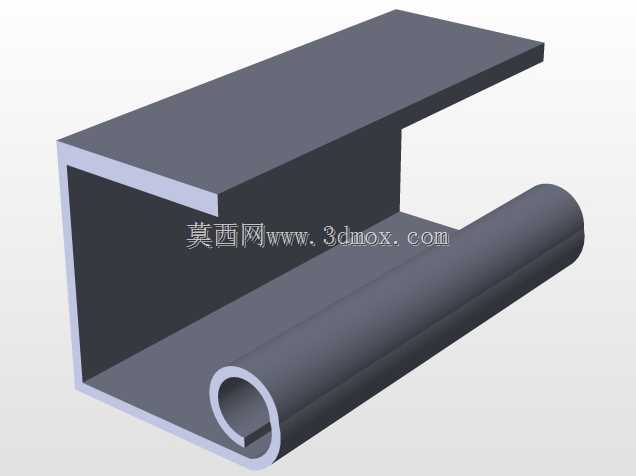

这款重型控制柜主要面向汽车制造生产线、航空部件加工车间、重工装备组装厂区等对供电稳定性、控制可靠性要求极高的工业场景，作为整条作业链路的核心配电与控制中枢存在，承担着大功率生产设备的电力通断、运行状态调控、故障预警防护、多工位信号统筹传输的核心作用，能够在高粉尘、强电磁干扰、连续高负荷运行的严苛车间环境下保持稳定工作状态。柜体采用三舱并排的立式落地结构设计，整体框架采用加厚冷轧钢板弯折焊接成型，底部设置四个可调式支撑脚，既可以通过调节脚杯高度适配地面不平整的安装场景，也能让柜体底部与地面留出足够的散热与走线间隙，避免地面潮气侵入柜体内部侵蚀电气元件。柜体从左至右依次划分隔离开关舱、主控回路舱、PLC控制舱三个独立功能区域，各舱室之间设置金属隔板实现物理隔离，避免强电回路对弱电控制信号产生电磁干扰；顶部预留独立的线缆走线腔室，所有外部接入的动力线缆、控制线缆、通讯线缆都可以通过顶部腔室分舱布设，走线规整有序，后期检修排查线路时无需拆解内部元件安装板，大幅降低运维难度。柜体正面各舱室均设置带密封胶条的独立柜门，柜门上根据功能需求布设各类控制按钮、状态指示灯、调节旋钮、显示仪表，操作人员无需打开柜门即可完成常规的设备启停、参数调整、状态查看操作；柜门与柜体框架之间设置可靠的接地连接，避免静电积累引发的元件损坏或人员触电风险。柜体右侧下部设置通风过滤组件，配合顶部安装的冷却风扇形成下进上出的独立散热风道，进风口处的过滤棉可以阻隔车间内的金属粉尘、切削液雾进入柜体内部，在保证散热效率的同时提升内部元件的使用寿命；柜体左上角设置125A等级的隔离开关，作为整柜的总电源分断装置，具备明显的断开点，能够在设备检修时提供可靠的断电保护，柜门上还集成了多层式LED警示灯柱，可以通过不同颜色的灯光组合直观反馈设备的运行、待机、故障等不同状态，让车间现场人员可以快速识别设备工况。设计过程中充分考虑了重型电气元件的安装承重需求，内部安装板采用加厚镀锌钢板，预留了通用的元件安装孔位，可以适配不同品牌的断路器、接触器、PLC模块、接线端子等标准电气元件的安装需求，柜体整体的安装边界充分考虑了车间通道的通行要求，侧面预留足够的柜门开启空间与检修操作空间，既可以独立落地安装，也可以多台并排拼接组成更长的生产线控制阵列，适配不同规模的产线控制需求。
