车间工位物料转运带立架手推车

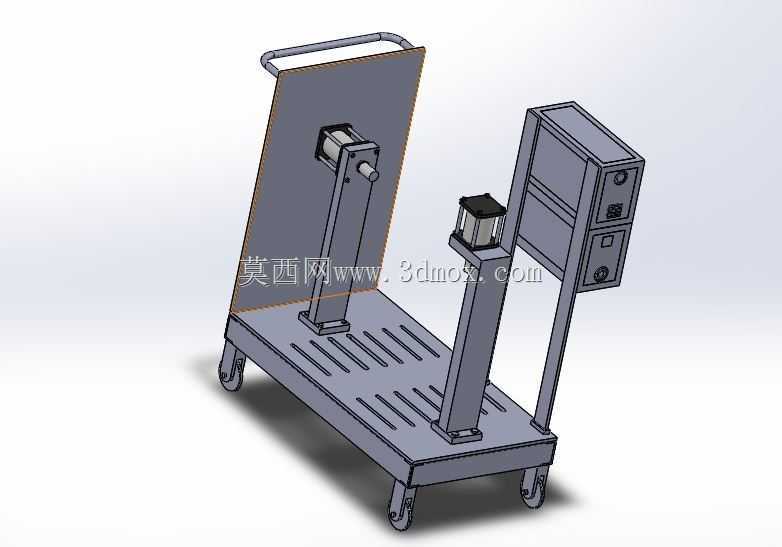

　　这款带双立架结构的手推车，主要面向生产车间内的工序间物料转运、小型工装夹具及待加工工件的短距离驳运场景，适配电子装配、机加工小件周转、实验室小型设备移动等多种工况，可替代传统无支撑平板推车解决立式工件、带安装座组件转运时易倾倒磕碰的问题。从结构设计来看，底部采用带加强筋的平板承载台面，台面表面开设多组长条形镂空槽，一方面可减轻整车自重，另一方面能通过扎带、快速夹钳对放置在台面上的工件进行辅助固定，避免转运过程中工件滑移；台面下方的框架采用矩形钢管拼焊成型，四个角部设置脚轮安装座，其中两个为带刹车的万向脚轮、两个为定向脚轮，兼顾推行时的转向灵活性与停靠时的位置稳定性，脚轮安装座预留的安装孔位可适配不同承载等级的脚轮更换，

　　满足从50kg到200kg不等的承载需求。台面上方设置两组立式安装支架，靠后侧的高立架搭配带包胶的U型推行扶手，扶手高度设置在符合人体工程学的900mm区间，推行时操作人员无需过度弯腰即可掌控方向，高立架表面预留的安装孔位可固定挡料板、小型工装挂板，对高度较高的立式工件起到侧向支撑作用；靠前侧的矮立架顶部预留标准安装接口，可根据实际使用需求加装小型电控盒、物料收纳盒、气动接头排等功能组件，拓展手推车的工位适配性，比如在装配工序使用时可将气动螺丝刀、螺丝盒等工具固定在立架上，直接作为移动装配工位使用，无需额外搭配工作台。设计过程中充分考虑了车间内的通行边界，整车宽度控制在600mm以内，长度控制在900mm区间，

　　可顺利通过车间内800mm宽的标准人行通道与设备间隔通道，立架的高度设置为最高处不超过1200mm，避免在转运过程中遮挡操作人员推行视线，同时也能顺利进入大部分货梯、车间隔断门的通行高度范围。两组立架与底部台面的连接采用螺栓紧固加焊接定位的双重固定方式，既保证立架承受侧向力时的结构强度，也可根据使用需求拆卸立架，转换为普通平板手推车使用，适配不同尺寸物料的转运需求。台面边缘做了20mm高的翻边处理，可防止放置在台面上的小型零件、螺丝垫片等小件从边缘滑落，翻边处做了圆角钝化处理，避免转运过程中剐蹭操作人员衣物或划伤工件表面。在实际工况使用中，这款手推车可根据不同场景做功能拓展，比如在质检工序使用时，可在矮立架上安装检测仪器支架，

　　将检测设备固定在手推车上，实现对不同工位工件的流动检测；在仓储拣货场景中，可在高立架上加装物料分格盒，存放不同型号的小型零件，配合台面上的周转箱完成拣货转运。整车的结构重心经过校核，在承载额定重量物料时，整车重心落在四个脚轮围成的支撑面中心区域，即使在车间地面有5度以内坡度的情况下，也不会出现侧翻风险，推行扶手处的受力经过优化，操作人员施加10kg左右的水平推力即可推动满载状态的手推车，降低长时间转运作业的劳动强度。
