盐雾环境模拟试验舱结构设计方案

　　在表面处理、金属材料加工、电子元器件防护性能验证领域，盐雾试验是考核产品抗大气盐雾腐蚀能力的核心手段，这类试验设备的结构合理性直接决定试验数据的可重复性与操作便捷性。本次呈现的盐雾试验舱结构，完全围绕实验室日常测试流程的实际痛点展开设计，没有冗余的装饰性结构，每一处钣金折弯、腔体分隔都对应实际使用中的功能需求。

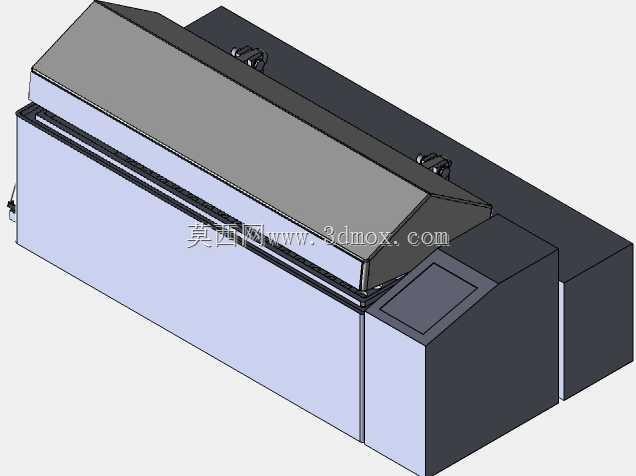

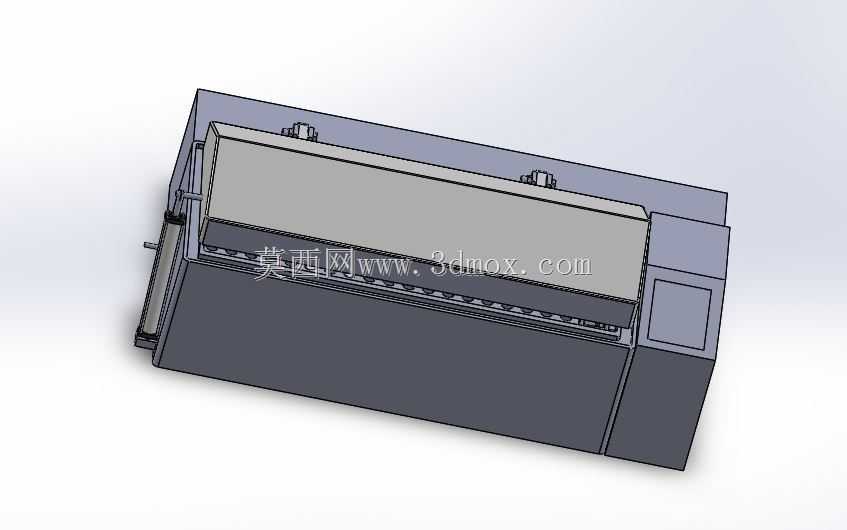

　　从安装边界来看，该设备整体采用长方体落地式布局，底部预留了100mm的调平支脚安装空间，无需额外预埋地基，普通标准实验室的环氧地坪即可满足承重要求，设备后侧预留150mm的管线排布间隙，方便压缩空气管路、饱和桶进水排水管路、电气控制线的接驳与后期维护，左右两侧仅需预留80mm的散热间隙，可直接贴靠实验室隔断摆放，最大化节省试验场地空间。设备正面的上掀式舱门采用整面透明观察窗设计，观察窗周边嵌装耐腐密封胶条，关闭后可实现舱内完全密闭，避免盐雾外泄腐蚀实验室其他设备，舱门开合角度可达110度，配合侧边的气动撑杆定位，操作人员放置大尺寸试样时不会被舱门磕碰，舱门内侧设置的导流槽可将舱门内壁凝结的盐雾冷凝水直接导回舱底集液槽，不会顺着舱门流到设备外侧污染地面。

　　设备内部腔体划分为试样放置区与喷雾发生区两个独立功能段，试样放置区的底部设置可调节高度的试样架导轨，可根据试样尺寸调整层架间距，既可以放置小型的电镀件、紧固件试样，也可以容纳尺寸较大的汽车零部件、户外机柜试样，腔体内壁全部采用耐盐雾腐蚀的PVC板材衬里，所有拼接处做热熔焊接处理，不存在藏液的缝隙死角，清洁时直接用清水冲洗即可将残留的盐溶液清理干净。喷雾发生区集成在腔体一侧的独立隔舱内，将喷嘴、盐溶液管路、饱和桶等易损部件与试样区隔开，日常维护更换喷嘴时不需要打开试验主舱，不会干扰正在进行的试验进程，隔舱与主舱之间的导流板采用角度可调设计，可根据不同试验标准要求调整盐雾的沉降方向，确保舱内各位置的盐雾沉降率均匀偏差控制在标准允许范围内。

　　设备右侧的控制舱采用一体化集成设计，将温度控制模块、喷雾压力调节模块、计时模块全部整合在倾斜式操作面板上，操作人员站立状态下即可完成所有参数设置与状态查看，不需要弯腰或者垫脚操作，控制舱与试验腔体之间做了隔热隔汽处理，避免舱内的高温高湿盐雾进入控制舱腐蚀电气元件，延长电气部件的使用寿命。设备底部设置的集液槽带有坡度设计，试验结束后的废盐液可顺着坡度自动从排液口流出，不需要人工掏擦积液，排液口采用标准耐腐蚀快插接头，可直接连接实验室的废液收集管路，避免废液泄漏。

　　从结构设计逻辑来看，整个设备的框架采用标准型钢焊接而成，外部覆盖钣金喷塑外壳，所有外露的紧固件都采用316不锈钢材质，避免设备自身在长期高盐雾环境下出现锈蚀问题，框架的承重冗余量按照额定载荷的1.5倍设计，即使放置满负载的金属试样也不会出现框架变形问题。舱门的锁扣采用快速压紧式结构，不需要旋转多圈即可实现舱门的锁紧与开启，配合密封胶条的压缩量设计，可保证长期使用后密封性能不衰减。设备顶部设置的排气口带有冷凝回流结构，排出的气体中夹带的盐雾液滴会被冷凝回流到舱内，不会随着排气排到实验室空气中，降低试验过程对实验室环境的影响。

　　在实际使用场景中，这类设备可覆盖中性盐雾试验、乙酸盐雾试验、铜加速乙酸盐雾试验等多种常用腐蚀测试标准的要求，既可以用于五金电镀件、涂层件的出厂质量检验，也可以用于新材料、新防护工艺的研发验证，结构设计上充分考虑了第三方检测实验室、企业质检部门日常高频次使用的需求，减少了不必要的复杂结构，降低了设备的故障概率，同时所有易损件都采用标准通用规格，后期更换维护不需要定制特殊配件，可有效降低设备的全生命周期使用成本。
